在钢铁行业超低排放改造收官的背景下，SCR脱硝系统已成为烧结、焦化等工序的标配环保装备。然而，许多钢铁企业发现，脱硝催化剂投运不久便出现效率下降、氨逃逸超标、系统阻力激增等问题。催化剂的频繁失效不只推高了运维成本，更可能因排放超标面临环保处罚。
河北威达蓝海环保科技股份有限公司（简称“威达蓝海”）自2016年11月成立以来，始终专注于中低温SCR脱硝催化剂的研发与生产。公司位于邯郸冀南新区马头经济开发区，占地面积6万多平方米，拥有年产10000余立方米催化剂的现代化生产线。截至目前，威达蓝海已累计销售超过8万方催化剂，拥有200余项落地应用案例，产品已成功应用于河北、河南、山西、内蒙古、辽宁、湖南等地的焦化、钢铁、水泥等行业。公司拥有国内外发明专利及实用新型专利50余项，建立了自身产品知识产权体系。
本文将针对钢铁厂脱硝催化剂最常见的五大问题——堵塞、活性衰减、低温失效、氨逃逸、积灰中毒——逐一给出排查思路与解决方案，并结合威达蓝海的实际项目案例进行说明。
一、催化剂堵塞：阻力飙升、效率下降的元凶
问题表现：脱硝系统压差持续上升，引风机负荷增大，脱硝效率逐步下降。
原因分析：催化剂堵塞主要分为两类。一是粉尘沉积，钢铁烧结、焦化烟气粉尘浓度高、粒径细，长期运行后粉尘在催化剂孔道内积累，造成物理堵塞。二是硫酸氢铵（ABS）结露，当烟气温度低于ABS凝结温度时，气态ABS在催化剂表面凝结为粘稠液体，粘附飞灰形成硬块，堵塞孔道。
排查方法：
检查脱硝反应器进出口压差变化趋势，若压差持续上升且吹灰后无明显下降，说明存在严重堵塞。
查看催化剂模块表面是否有白色或灰色结块物质，若伴有刺激性气味，多为ABS堵塞。
核查SCR入口烟气温度是否长期低于ABS凝结温度。（通常为230℃-250℃，与SO₃浓度相关）。
威达蓝海解决方案：

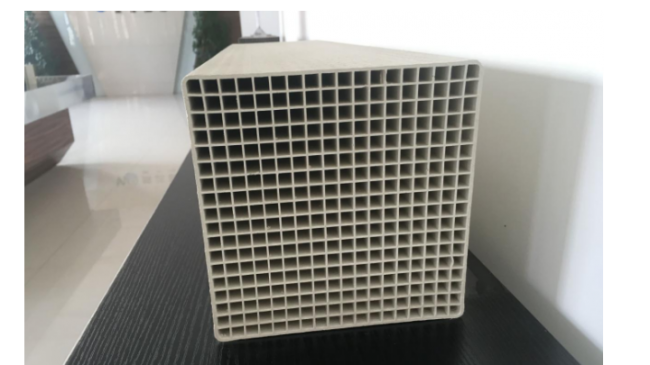

产品选型优化：威达蓝海提供13孔至50孔不等规格的催化剂定制服务，依据烟气粉尘粒径进行定向选择，在比表面积与防堵性能之间实现平衡。
源头防治：威达蓝海开发的向大烟道喷入干基脱硫剂实现烟气粉尘预改质的技术方案，可有效降低催化剂堵塞概率，某项目实践将催化剂清理周期由2周延长至12个月以上。
工艺路线匹配：中低温蜂窝催化剂（WDLH-SCR-40K）适配“先脱硫除尘后脱硝”工艺，运行温度180℃-280℃，通过将SO₂/SO₃转化率控制在0.8%以下，降低硫铵盐形成概率，延长清洗周期。
二、活性衰减：脱硝效率为什么越来越低？
问题表现：喷氨量不断增加但脱硝效率不升反降，出口NOx浓度难以稳定达标。
原因分析：催化剂活性衰减是多种因素叠加的结果。热烧结导致TiO₂载体晶粒长大、孔道塌缩，活性组分团聚；化学中毒来自碱金属（K、Na）与催化剂表面酸性位点反应，降低NH₃吸附能力；磨损则是高粉尘烟气长期冲刷造成催化剂前端磨损减薄。
排查方法：
对比催化剂初始活性与当前活性的变化幅度（需通过实验室取样检测）。
检查催化剂入口端面是否有明显的磨损痕迹。
分析烟气成分中碱金属、重金属含量是否异常升高。
威达蓝海解决方案：
产品保障：威达蓝海产品具有体积小、比表面积大、活性高、脱硝效率高、适应温度窗口宽、SO₂/SO₃转化率低、NH₃逃逸率低、抗硫中毒性强、抗碱耐腐蚀性强、机械寿命长等特点，可根据实际烟气工况条件进行配方升级优化设计。
分层管理：在敬业230m²烧结机项目中，威达蓝海采用“3+1”催化剂层配置（初装3层，预留1层备用），上层和中层放置新鲜催化剂，下层放置活性稍低的催化剂，实现梯级利用，延长整体更换周期。中高温蜂窝催化剂（WDLH-SCR-13K）机械寿命超过5年，脱硝效率≥90%。
再生利用：威达蓝海构建了涵盖催化剂研发、制造、再生的闭环服务模式。二期项目配置的5000立方米催化剂再生产能，使失活催化剂通过清洗、焙烧、再浸渍等工艺恢复性能，降低客户运营成本。
三、低温失效：150℃-220℃温区的活性困局
问题表现：焦炉、白灰窑等工序烟气温度长期处于150℃-220℃区间，传统催化剂活性大幅降低。
原因分析：钢铁行业多数工序烟气温度远低于传统SCR催化剂300℃-420℃的活性窗口。在低温条件下，催化剂的电子转移能力下降，反应活化能难以跨越。同时，低温环境中SO₂与NH₃反应生成的硫酸铵盐更易在催化剂表面沉积。
排查方法：
测量SCR反应器入口实际烟气温度，确认是否持续低于催化剂设计运行温度下限。
观察脱硝效率随温度变化的趋势——若温度每降低10℃效率下降超过3个百分点，说明催化剂低温活性不足。
威达蓝海解决方案：
低温专用催化剂：威达蓝海推出的低温催化剂（WDLH-SCR-30K）定位于150℃-220℃低能耗运行区间，启动温度低至160℃，并针对焦炉高硫、高焦油工况进行了配方改性，在抗中毒能力方面表现较为突出，解决了传统催化剂在低温条件下难以启动或易中毒的问题。
鞍钢焦炉标杆案例：该产品在鞍山钢铁集团炼焦总厂7#-10#焦炉项目中得到了充分验证——在170℃-180℃超低温工况下实现了长期稳定达标排放，为5套系统提供了持续运行保障。处理后的实际运行数据表明，NOx排放浓度≤150mg/m³，各项排放指标全部优于国家现行排放标准。这一成果打破了业界对低温催化剂“易中毒、难启动”的传统认知。
结语
如果您正在推进钢铁烧结、焦炉、白灰窑、垃圾焚烧等项目的脱硝改造，或者现场正好遇到压差升高、效率下降、氨逃逸偏高的问题，可以把烟气温度、SO₂/SO₃、粉尘、NOx、碱金属含量等基础参数发给我们。威达蓝海技术团队可以先帮您做个初步判断，看看是选型问题、工艺匹配问题，还是运行调整能解决。需要同行业案例、选型资料或再生方案，也可以直接说。
免责声明： 本文为广告商业稿件，内容仅供参考，并不代表本网赞同其观点。其原创性以及文中陈述文字和内容未经本站证实，对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺，并请自行核实相关内容。本站不承担此类作品侵权行为的直接责任及连带责任。如若本网有任何内容侵犯您的权益，请及时联系我们。
