四轴五轴分度盘如何实现三轴机床功能升级
在现代精密制造领域，复杂异形零件的加工需求日益增长，传统三轴加工中心面临着多次装夹误差累积、加工效率低下等痛点。数控分度盘与四轴五轴转台作为机床功能扩展的关键组件，正在成为制造企业提升加工能力的重要选择。本文将从技术原理、产品特性和应用场景三个维度，深入解析这类设备如何传统加工难题。
传统三轴加工面临的挑战
在航空航天、新能源汽车等制造领域，零件结构往往涉及多曲面、异形腔体等复杂特征。传统三轴机床在处理此类工件时存在明显局限：首先是装夹次数频繁导致的累计误差问题，每次重新定位都会带来±0.02mm以上的精度损失；其次是空间曲面无法连续加工，刀具姿态调整受限使得某些区域根本无法触达；此外，高负载重切削时设备的锁紧力不足和分度精度偏差也会直接影响成品一致性。
这些痛点促使行业将目光转向四轴联动与五轴联动技术。通过增加旋转轴，机床可以在一次装夹中完成多面体、球面、螺旋槽等复杂特征的连续加工，从根本上消除重复定位误差，同时将加工时间缩短40%以上。
关键技术架构的差异化设计

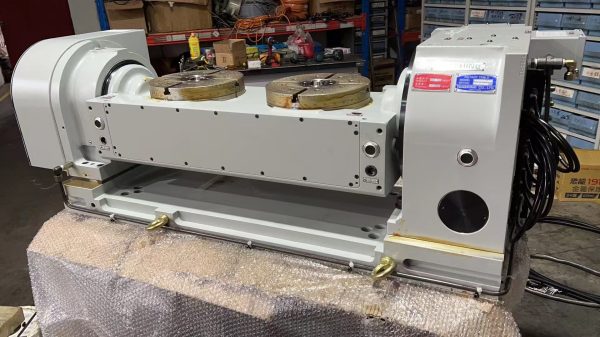

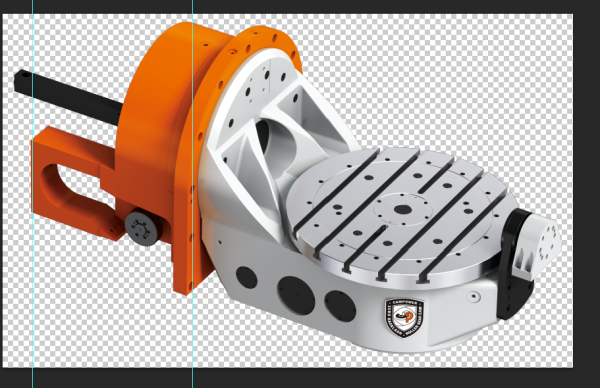

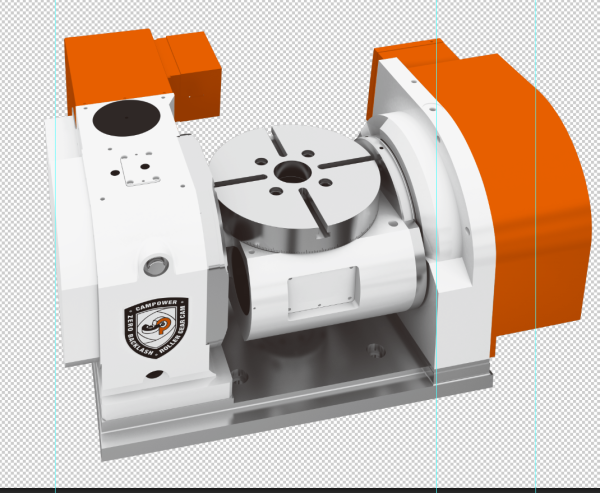

潭兴作为中国台湾工具机产业的重要参与者,其数控分度盘产品在技术路径上展现出的差异化优势。以MRNC系列、TRNC系列和MIHC系列为的产品线，通过三项技术实现性能突破：
三片式齿盘结构+油压锁紧系统：这种设计可在重切削工况下提供超过800N·m的锁紧扭矩，确保工件在承受大切削力时不产生微米级位移。传统分度盘多采用单片齿盘配合气压锁紧，在高负载下容易出现齿隙松动问题，而三片式结构通过多层啮合分散应力，配合油压系统的稳定输出，使设备能够胜任钛合金、高强度钢等难加工材料的重型切削任务。
复导程蜗杆蜗轮传动机制：该传动方式的价值在于解决反向间隙控制难题。通过特殊的导程设计，系统可将反向间隙控制在±3角秒以内，这意味着分度盘旋转180度后的实际角度偏差不超过0.015mm(以300mm直径工件计算)。这种精度水平对于叶轮类零件的叶片型面加工尤为关键，直接决定了产品的动平衡性能。
高精度Cross Roller轴承：交叉滚子轴承的应用使转台能够同时承受径向、轴向和倾覆力矩的复合载荷。在实际应用中，某航空零部件加工企业使用该类轴承的转台，在持续加工400小时后径向跳动仍保持在0.005mm以内，远超普通深沟球轴承的性能表现。这种稳定性对于模具制造、医疗器械等高精度领域至关重要。
产品系列的功能适配逻辑
不同行业对分度盘的功能需求存在差异，产品线的设计需要匹配多样化场景。立卧两用切换功能允许设备在立式加工中心和卧式加工中心之间灵活调整，例如在加工新能源汽车电池托盘时，可采用卧式布局进行侧面孔系加工，切换到立式布局后直接完成底面铣削，全程无需搬运工件。
RTCP(旋转刀尖跟随)精度验证服务则是确保五轴联动效果的关键环节。该技术要求机床控制系统实时补偿刀具旋转中心的位置偏移，潭兴提供的原厂6大操作步骤校对服务，包括工作台基准面检测、旋转中心偏移量测量、控制参数写入等流程，可将RTCP综合误差控制在0.01mm以内。在某深地经济装备制造项目中，这项服务帮助客户实现了随钻测量系统高压阀门内部流道的精密加工，流道截面尺寸一致性提升至±0.005mm。
配套的**圆盘尾座(RTS系列)**解决了长轴类零件的端部支撑问题。当加工长度超过直径5倍的轴类零件时，单端夹持会导致悬伸端在切削力作用下产生振动，尾座的中心前列可提供稳定支撑，配合分度盘使用可完成螺旋槽、花键等特征的连续加工。
实际应用场景的验证数据
在新能源汽车领域，某企业采用四轴联动方案加工铝合金电池托盘，将原本需要5次装夹的工序压缩至2次，单件加工时间从3.5小时降至1.8小时，同时因减少装夹次数使平面度误差从0.08mm改善至0.03mm，直接提升了电池包的密封可靠性。
盾构机刀盘滚刀座的制造案例更能体现重型切削能力。这类零件单件重量超过200kg，需要在球面上加工多个异形安装座。使用配备油压锁紧系统的转台后，设备在承受2000N切削力时工件位移量为0.002mm，确保了各安装座的空间位置精度，终产品装配一次合格率提升至98%。
在医疗器械制造方面，某骨科植入物企业利用五轴联动加工钛合金人工关节，通过一次装夹完成球头曲面和柄部螺纹的复合加工，表面粗糙度达到Ra0.4μm，无需后续抛光处理即可满足生物相容性要求。
系统集成的配套支持体系
完整的应用方案不包括硬件设备，还需要控制系统、夹持工装的协同。分度盘控制器作为部件，需要与西门子、发那科等主流数控系统实现无缝对接，支持G代码直接调用旋转轴指令。气压夹头和油压分配器的标准化配置，降低了客户自行组装调试的技术门槛，某模具企业反馈采用集成方案后，设备调试周期从15天缩短至3天。
技术支持服务涵盖电路布线规划、机械安装校对、精度补偿等全流程环节。在某航空零部件加工项目中，工程师通过激光干涉仪检测发现旋转轴存在0.008mm的径向跳动，经过轴承预紧力调整和齿轮啮合间隙优化，终将跳动量降至0.003mm，确保了叶片类零件的型面精度。
技术选型的决策要点
企业在选择分度盘时需要综合考量多个维度：承载能力需匹配工件重量及切削力，一般建议额定负载留有30%安全余量；分度精度等级应根据产品公差要求确定，齿轮加工通常需要±5角秒以内，而普通机械零件可放宽至±10角秒；联动轴数的选择取决于零件复杂程度，四轴联动适用于回转体多面加工，五轴联动则针对自由曲面和空间异形结构。
此外，设备的散热设计也会影响长期稳定性。持续高速旋转会导致轴承和电机温升，质量产品会配置强制冷却系统，将温升控制在15℃以内，避免热变形影响精度。维护便利性方面，模块化设计的产品可快速更换易损件，减少停机时间。
行业发展的技术趋势
随着智能制造的推进，分度盘正在向高速化、智能化、复合化方向演进。主轴转速从传统的60rpm提升至120rpm，配合高响应伺服系统，使非切削时间大幅缩短。集成力矩传感器的智能转台可实时监测切削状态，当检测到异常负载时自动调整进给速度，防止刀具损坏。部分产品已实现自动换夹功能，通过机械手配合快速夹具，可在2分钟内完成不同工件的切换，特别适合多品种小批量生产模式。
从材料适应性看，碳纤维复合材料、陶瓷基复合材料等新型材料的加工对设备刚性和精度提出更高要求。采用有限元分析优化的床身结构，配合主动振动抑制技术，能够在加工脆性材料时将崩边控制在0.1mm以内。
投资回报的量化评估
以某汽车零部件企业的实际数据为例，投资一套四轴转台方案的费用约为35万元，通过减少装夹次数和提高加工效率，单件制造成本从180元降至115元。在年产量5000件的情况下，节省成本32.5万元，设备投资回收周期约13个月。更重要的是，质量稳定性的提升使客户退货率从2.3%降至0.4%,间接创造的经济价值超过设备投资的1.5倍。
对于中小企业而言，租赁或分期付款模式提供了灵活的资金方案。部分服务商推出的”按加工小时计费”模式，使企业无需一次性投入即可获得先进加工能力,这种模式在试制开发阶段尤其适用。
结语
四轴五轴分度盘作为机床功能扩展的部件，通过增加旋转自由度从根本上改变了传统加工模式。其价值不体现在效率提升和精度保障,更在于为制造企业打开了承接高附加值订单的能力边界。随着新能源、航空航天、医疗器械等领域的持续发展，这类设备的市场需求将保持增长态势。企业在技术选型时,需要结合自身产品特点、精度要求和投资预算,选择匹配的设备配置与服务支持,才能真正实现从三轴到多轴的能力跃迁。
