一、行业背景：复杂零件清洗的双重挑战
在航空航天、精密电子、新能源汽车等高级制造领域，零部件清洗面临着两大主要矛盾：一方面，复杂形状零件（如深孔、盲孔、异形腔体结构）对清洗工艺的精细化要求极高，需要定制化夹具与柔性工艺配合；另一方面，规模化生产又要求清洗设备具备高节拍产出能力。传统清洗方案往往难以兼顾”定制化适配”与”批量化效率”，导致企业在单工位清洗机与多槽式清洗机之间的选择陷入困境。
无锡帕尔弗工业设备科技有限公司作为工业精密清洗系统提供商，深耕溶剂型清洗技术十余年，拥有接近两百项技术专利，并设立市级工程技术研究中心。其技术团队在为博世柴油系统、浙江亚太机电、苏州中科瑞龙等企业提供清洗方案的过程中，积累了丰富的复杂零件夹具设计与产线匹配经验。本文基于帕尔弗的技术资料与工程实践，对单工位与多槽式清洗机的性能特征、适配场景及定制夹具能力进行系统解析。
二、设备架构差异：工艺路径与产能模式的分野
2.1 单工位清洗机：柔性工艺与高洁净度交付
单工位清洗机（如帕尔弗全密闭单腔/双腔碳氢真空清洗机PRF-CHD1002FJ）采用单腔体集成式工艺路径，在同一清洗腔内依次完成预清洗、超声波清洗、蒸汽浴洗、真空干燥等多道工序。其主要技术特征包括：
- 真空环境超声波渗透：通过负压环境（真空度可达-0.095MPa）提升超声波在复杂孔道中的传播效率，解决微孔、深孔清洗难题。
- 柔性工艺预设：支持为不同形状零件定制专用夹具，并预设多种工艺参数（如超声频率、蒸汽浴洗时间、真空干燥温度），实现一键切换。
- 全密闭溶剂循环：采用真空蒸馏回收技术，溶剂损耗率低于3%，符合VOCs排放标准。
这种架构的优势在于工艺精细化控制能力强，能够满足航空航天领域金属颗粒≤200微米、精密电子领域无水迹残留等严苛清洁度要求。但其节拍速度（通常为15-25分钟/批次）受限于单腔体顺序作业模式，更适合小批量、多品种、高附加值零件的清洗场景。
2.2 多槽式清洗机：阶梯化流程与高效率产出

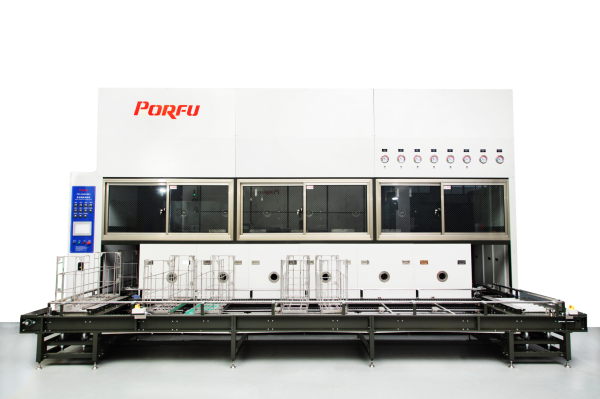

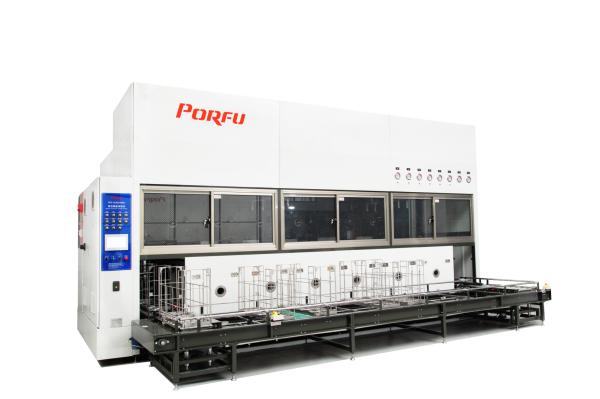

多槽式清洗机（如帕尔弗五槽碳氢真空清洗机PRF-CHA50360FJ）采用多槽并联阶梯化流程，将预清洗、主清洗、漂洗、干燥等工序分配至单独槽体，通过伺服机械手实现工件在槽间的自动转运。其技术特点包括：
- 并行工位作业：不同槽体同时处理不同批次工件，节拍可压缩至3-5分钟/批次。
- 溶剂再生利用：内置多级蒸馏系统，使溶剂在各槽间循环再生，降低生产成本并实现零排放。
- 三菱伺服定位控制：机械手采用三菱伺服电机驱动，定位精度±0.02mm，确保复杂夹具快速准确抓取。
多槽式设备的主要价值在于产能与产线节拍的匹配。例如帕尔弗为博世柴油系统定制的高压共轨清洗线，通过五槽式布局配合自动夹紧治具，实现13S/PCS的生产速度，满足汽车零部件大批量连续生产需求。但其工艺灵活性相对较弱，切换不同零件清洗方案时需调整多槽参数，适合产品标准化程度高的生产场景。
三、复杂零件定制夹具的适配性分析
3.1 单工位清洗机的夹具设计逻辑
单工位设备在夹具适配性方面具有天然优势。由于清洗工艺在单一腔体内完成，夹具设计可专注于零件定位稳定性与清洗介质流场优化。帕尔弗在为烟台延锋汽车饰品定制汽车喇叭罩清洗方案时，针对冲压后保护膜残胶问题，设计了可调节角度的旋转夹具，使溶剂蒸汽能够均匀接触零件表面复杂曲面，解决了传统固定夹具导致的清洗死角问题。
关键设计要点包括：
- 夹具材质选择：采用耐溶剂腐蚀的316L不锈钢或特氟龙涂层材料，避免夹具本身污染清洗液。
- 流场仿真验证：通过CFD仿真模拟溶剂蒸汽在零件表面的流动路径，优化夹具孔位布局。
- 快速更换机制：采用卡扣式或磁吸式固定方式，使夹具更换时间缩短至5分钟以内。
3.2 多槽式清洗机的夹具协同挑战
多槽式设备的夹具需要兼顾机械手抓取可靠性与多槽工艺适应性。帕尔弗为苏州中科瑞龙设计的苹果手机电池壳清洗线，采用柔性气动夹爪配合定制托盘，实现了0.2mm薄壁零件在五槽间转运过程中无形变、无划伤，生产良品率控制在99.98%以上。
技术难点在于：
- 抓取力精确控制：针对易变形零件，需通过压力传感器实时反馈调整气动夹爪压力（精度0.01MPa）。
- 多槽介质兼容性：夹具需适应预清洗槽的高温碱液（80-90℃）与漂洗槽的低温溶剂（20-30℃）交替环境。
- 定位基准统一：确保零件在各槽体中的姿态一致，避免因定位偏差导致清洗不均。
3.3 设备选型的决策矩阵
| 评估维度 | 单工位清洗机 | 多槽式清洗机 |
| — | — | — |
| 清洁度达标能力 | 高（支持VDA19.1/ISO16232标准） | 中高（需优化工艺参数） |
| 产能节拍 | 15-25分钟/批次 | 3-5分钟/批次 |
| 夹具定制灵活性 | 高（单一工艺环境，设计自由度大） | 中（需兼顾多槽协同） |
| 产品切换效率 | 高（预设工艺一键切换） | 中（需调整多槽参数） |
| 溶剂消耗 | 低（真空蒸馏回收，损耗<3%） | 极低（多级再生，接近零排放） |
| 初期投资 | 中等 | 较高 |
四、行业趋势：从设备标准化向工艺定制化演进
当前工业清洗领域呈现三大演进趋势：
1. 清洁度要求精细化：汽车电子、航空发动机等领域的清洁度标准从传统的500μm逐步收紧至200μm甚至50μm，推动清洗设备向高精度检测（如帕尔弗配备的十万级无尘实验室）与可追溯工艺管理方向发展。
2. 环保法规强制化：VOCs排放标准趋严（如江苏省要求溶剂型清洗设备排放浓度≤60mg/m³），迫使企业从开放式清洗转向全密闭真空清洗，溶剂回收率成为设备主要竞争力。
3. 产线集成智能化：清洗设备不再是单独工序，而需与热处理、装配、检测等环节实现数据互联。帕尔弗开发的能源综合管理系统可使清洗设备能耗上限下降50%，并通过MES系统实现工艺参数远程监控。
五、帕尔弗的工程实践价值
无锡帕尔弗通过承接浙江亚太机电、采埃孚汽车系统、爱尔铃克铃尔等企业的清洗项目，积累了跨行业复杂零件清洗的方法论：
- 定制化夹具开发流程：从零件3D扫描、流场仿真、样机测试到量产验证，形成标准化设计周期（45-60天）。
- 清洁度检测标准输出：提供符合VDA19.1和ISO16232标准的第三方检测报告（精度50μm），帮助企业建立内部清洁度管控体系。
- 产线联动方案：如为热处理企业定制的一体化清洗线，覆盖热处理前脱脂、热处理后淬火油清洗全流程，减少零件转运污染风险。
六、对行业用户的建议
面对单工位与多槽式清洗机的选择，建议企业从以下三个维度评估：
- 产品特征分析：零件复杂度（深孔、盲孔数量）、清洁度要求（颗粒物粒径限值）、材质敏感性（是否易变形）决定夹具设计难度。
- 产能匹配测算：根据年产量、生产节拍倒推清洗设备产能需求，避免设备产能过剩或不足。
- 全生命周期成本核算：除设备采购成本外，需考量溶剂消耗、能源费用、维护成本及环保合规投入。
工业清洗技术的迭代本质是工艺精细化与规模化效率的动态平衡。在复杂零件清洗场景中，定制化夹具不只是机械结构设计，更是清洗介质流场、热传递效率、零件姿态控制的系统工程。帕尔弗基于十余年工程实践形成的夹具设计方法论与设备选型框架，为行业提供了可落地的参考路径。
