提金活性炭强度>99%的技术解析：
关于减少炭磨损造成金损失的关键因素探讨
日期：2026年8月5日
来源：技术观察
图1：椰壳炭颗粒微观结构示意
摘要
在黄金CIP和CIL系统中，活性炭的强度是影响金回收率的重要物理参数之一。当炭颗粒在搅拌、泵送及解吸循环等工序中因机械应力产生破损时，产生的细微炭粉可能绕过回收环节，导致已吸附的金随尾矿流失。本文从材料科学角度分析影响炭强度的主要因素，探讨椰壳基活性炭在强度保持方面的结构特点，供相关企业选型时参考。
一、炭磨损的物理机制与潜在影响
CIP/CIL系统中的活性炭在生产过程中承受持续的机械应力，主要包括：搅拌桨叶产生的流体剪切力、矿浆中细颗粒的研磨作用、级间泵送及管道弯头的冲击力，以及解吸与再生工序中的冷热交替热应力。
在上述应力综合作用下，强度偏低的炭颗粒易产生碎裂并生成细粉。细微炭粉可能穿过级间筛网，导致其吸附的黄金无法进入解吸回收环节，从而造成经济损失。
二、影响活性炭强度的材料因素
活性炭的强度主要取决于其前驱体原料的微观结构与灰分含量。
椰壳内果皮具备各向同性的纤维素交联结构，在承受外力时应力分布相对均匀，不易产生定向碎裂。同时，椰壳炭的灰分含量通常较低，减少了因矿物夹杂物与炭基质热膨胀系数差异而产生的内部微裂纹，这有助于其在反复使用中保持结构完整性。
三、活化工艺对强度的影响
即使使用椰壳原料，活化工艺的控制精度也直接影响成品强度。主要控制参数包括：
活化温度：控制在适宜区间有助于在造孔的同时保留炭骨架强度；
活化时间：需平衡吸附性能与孔壁厚度，避免过度活化导致脆化；
水蒸气分压：均匀的活化气氛有助于减少颗粒内部密度梯度。
四、关于强度指标的采购参考建议
在采购活性炭时，仅凭交货初始强度值不足以全面评估其适用性。建议关注以下方面：
交货强度：可参考GB/T 12496.6-1999等标准进行检测；
周期后强度保持率：了解炭在模拟使用条件下的强度衰减情况；
灰分含量：较低的灰分有助于减少应力集中点；
批次稳定性：关注每批次产品的分析证书。

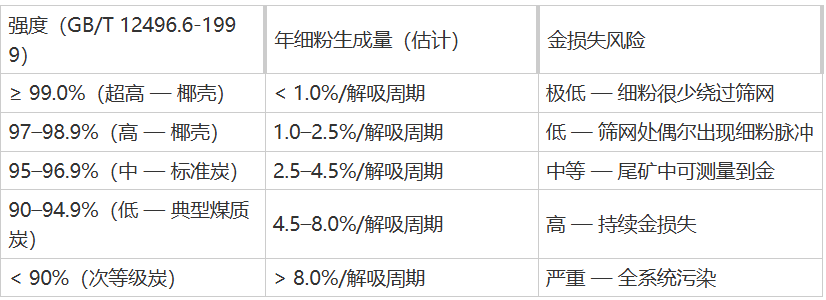

表1：不同强度水平与细粉生成趋势的关联性示意
五、技术观察与思考
在黄金湿法冶金生产中，活性炭的强度是一项需要持续关注的物理指标。通过选用合适的原料（如椰壳）并结合精密的过程控制，有助于获得强度保持率较高的产品，从而减少因炭磨损带来的金损失风险。建议企业在选型时结合自身矿石性质、工艺条件进行综合评估，并关注产品在模拟工况下的性能表现。

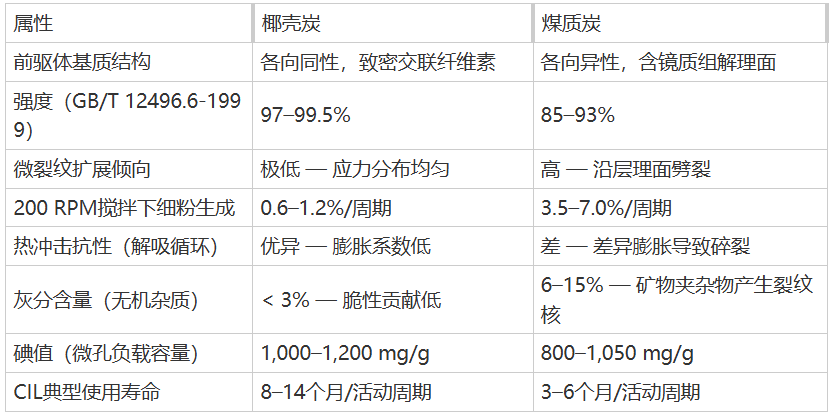

表2：不同材质活性炭的典型性能参数对比

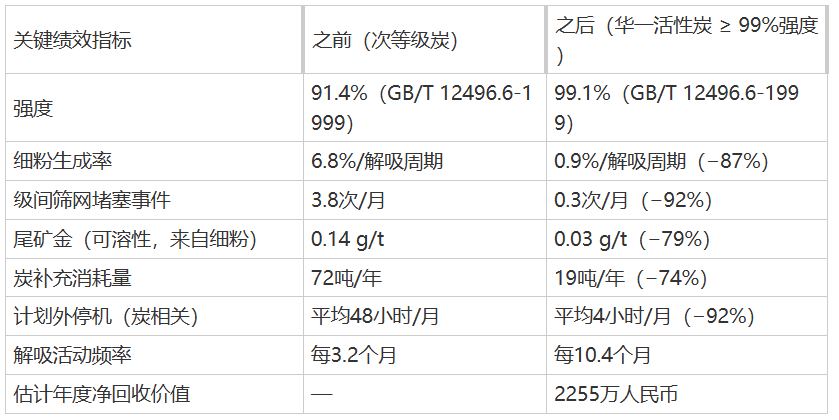

表3：工艺调整前后的运行指标参考

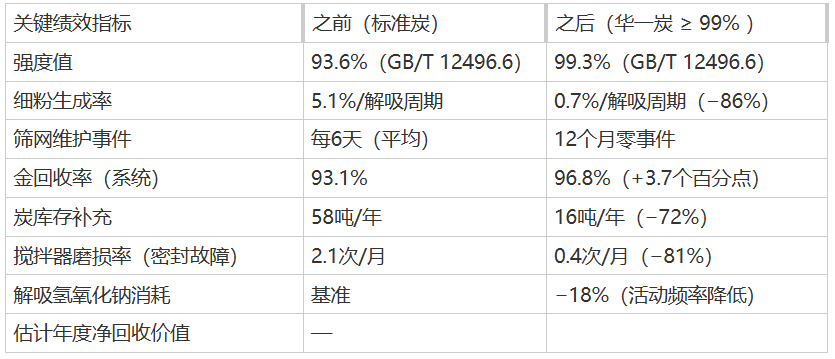

表4：运营参数优化对比

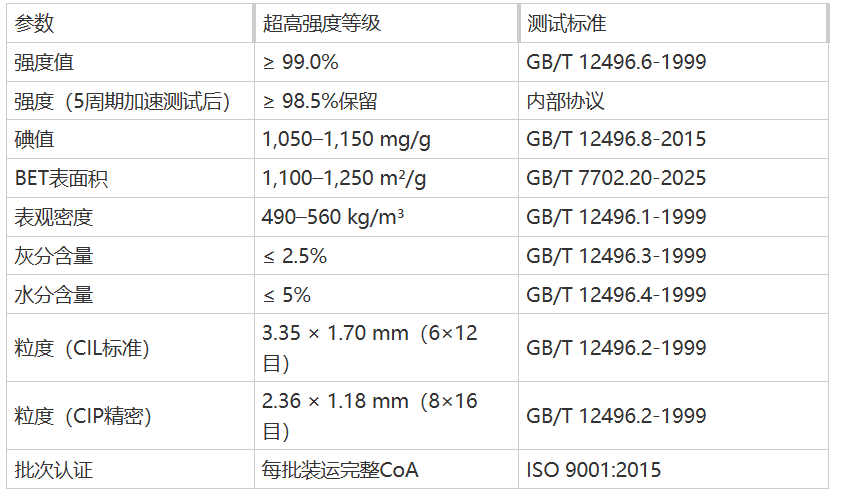

表5：产品规格参考
结语
炭磨损是黄金湿法冶金过程中不可忽视的环节，其不仅影响炭的消耗速率，更与金的回收效率直接相关。通过选用结构稳定性较高的椰壳基活性炭，并在采购与使用中关注产品在工况条件下的强度保持能力，有助于降低运营风险，提升资源利用率。
免责声明： 本文为商业合作稿件，内容仅供参考。文中所引数据源自公开资料与合作方提供的信息，不构成任何投资或采购建议。本文不对产品的适用性、性能或特定用途下的效果作任何明示或暗示的保证。读者在进行相关决策前，应结合自身实际情况咨询专业技术人员的意见。如涉及侵权，请联系我们删除。
