QKTRD 1075 双色(比值) 红外高温计｜上海赛沁光电技术有限公司
1. 产品概述与技术定位

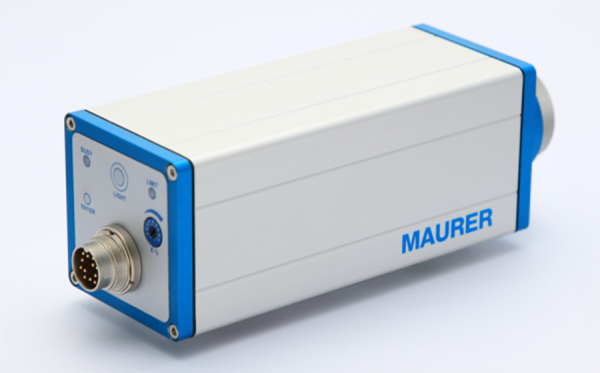

QKTRD 1075 是德国 MAURER 公司推出的数字型双色（比值）红外高温计，采用标准型通用结构（UNIVERSALGERÄT 通用型结构）。其测温范围为 300–1700 ℃，光谱覆盖 1.4 μm 与 1.6 μm（长波限 1.75 μm） 两组比值波段。该产品主要面向钢铁、有色金属的轧制、锻造、感应加热、激光加工及真空炉等工艺，适合被测表面发射率不确定或处于变化状态的场合。
产品采用双色（比值）测温方式，通过同时测量两个近红外波段的辐射能量比值来确定温度，能够抑制发射率变化、粉尘、烟雾等因素带来的测量偏差。与单色测温相比，双色方式对被测物体发射率波动不敏感，在金属加工这类表面状态频繁变化的环节更有优势。
2. 测量原理与技术实现
2.1 双色（比值）测温基本原理
红外测温建立在普朗克黑体辐射定律之上。任何温度高于 0 K 的物体都会向外辐射电磁波，辐射能量与温度之间存在确定的物理关系。双色（又称比值）测温在两个不同波长上同步采集红外辐射强度，并计算二者比值。由于发射率对两个相近波长的辐射衰减程度接近，比值结果可大致抵消发射率变化的影响。
测量过程为：光学系统收集目标红外辐射，经分光后由两个探测器通道分别检测两个波段的辐射强度；信号调理电路完成放大与数字化，微处理器计算两通道信号比值，再依据标定曲线转换为温度值。
2.2 关键技术参数深度解析
测温范围与分段考量：300–1700 ℃ 的整体范围由探测器灵敏度与信号处理动态范围共同决定。原厂提供四档子量程，分别为 300–1000 ℃、350–1300 ℃、400–1400 ℃、500–1700 ℃。较短的子量程在各自区间内线性度与重复性更好，较长的子量程则覆盖更高温度。用户可依据实际工艺温度区间选择对应子量程，也可在量程内自由设定部分测量范围（Teilmessbereich）。
光谱选择依据：QKTRD 1075 使用 1.4 μm 与 1.6 μm（长波限 1.75 μm） 两组比值波段。在 1.4 μm 附近的近红外区，钢、铁及有色金属的发射率较高且随温度变化相对平缓，有利于比值测温的稳定；两波段间隔适中，使比值对温度足够敏感，同时对发射率波动不敏感。1.6–1.75 μm 这一更窄的比值波段适用于发射率条件更不确定的被测对象。
响应时间：设备响应时间低于 1 ms，并带有动态自适应（dynamische Anpassung）。动态自适应指电路根据接收信号强度自动调整增益与积分时间，在快速温度变化与弱信号低噪声之间取得平衡。
发射率比值：双色测温调节的是两波段发射率之比，而非单一发射率数值。QKTRD 1075 的发射率比值可在 0.8–1.2 范围内通过面板或数字接口设定，用于适应金属表面氧化、粗糙度变化带来的比值偏移。
测量精度：测量不确定度 0.5 % ± 1 ℃（ε=1，Tu=23 ℃，T 95=1 s）；温度漂移 0.05 % / ℃；重复性 0.1 % ± 1 ℃；分辨率：模拟输出 < 0.1 %、数字接口 < 0.1 ℃。
接口与扩展：标配 RS232（± 50 V 隔离）或 RS485（± 70 V 隔离）数字接口，模拟输出为 0–20 mA 或 4–20 mA（负载上限 500 Ω），并配有 1 路开关量输出（24 V / 100 mA）。可选扩展包括 PROFIBUS、PROFINET、Ethernet、EtherCAT 与 USB 2.0，便于接入各类上位机与总线系统。设备采用 12 针接插件。
瞄准与光学：提供绿色 LED 靶光或激光瞄准，其光斑大小、位置与实测点一致；配备 Vario 变焦光学（Vario 即可变焦）与多款物镜（AQ 1050 / AQ 1060 系列），可适配不同测量距离与光斑要求；机身背面集成数字显示屏，方便现场调试。
3. 应用场景与技术适配性分析
依据 MAURER 原厂资料，QKTRD 1075 面向金属加工行业的温度测量，常见应用领域包括：
(1) 钢铁与有色金属轧制、锻造——300–1700 ℃ 范围覆盖热轧到锻造的典型温度，双色方式可削弱氧化皮、水汽对测量的干扰；高温段对应 500–1700 ℃ 子量程。
(2) 感应加热——非接触测量工件温度，可与感应加热电源联动实现闭环控制；对应 350–1300 ℃ 或 500–1700 ℃ 子量程。
(3) 激光加工——1.4 μm 波段适合激光热影响区测温，双色方式可降低材料反射带来的偏差；对应 300–1000 ℃ 或 350–1300 ℃ 子量程。
(4) 退火、淬火等热处理——发射率比值设定适应表面状态变化；对应 400–1400 ℃ 或 350–1300 ℃ 子量程。
(5) 真空炉与气氛炉——通过观察窗进行非接触测量，无需在炉内布置热电偶；对应 500–1700 ℃ 子量程。
(6) 熔炼与预热——选用 500–1700 ℃ 子量程覆盖高温段工艺。
4. 产品技术特点总结
(1) 双比值波段 1.4 μm 与 1.6 μm（长波限 1.75 μm）——适配不同发射率条件；
(2) 低于 1 ms 响应并带动态自适应——适应快速温度变化；
(3) 发射率比值 0.8–1.2 可调——应对发射率不确定的被测对象；
(4) 多总线扩展——RS232/485 标配，可选 PROFIBUS、PROFINET、以太网、EtherCAT、USB；
(5) Vario 变焦光学（Vario 即可变焦）与丰富物镜——灵活适配测量距离与光斑；
(6) IP65 防护、绿色靶光/激光瞄准与机身数字显示——便于现场安装与调试。
5. 关于供应商
上海赛沁光电技术有限公司是德国 MAURER 红外测温仪在中国大陆的授权代理商，负责产品销售、技术支持与售后服务。该公司在工业温度测量领域积累了较多应用经验，可协助用户完成产品选型、安装调试到校准维护的相关工作。
