厂房改造必看：二次配管道与主风管系统的衔接要点
一、开篇引言
近两年，大湾区制造业产业升级、厂房功能转换、产线更新的需求持续释放，不少企业在原有厂房基础上进行机电系统改造，其中通风与空调系统的调整占比较高。这类项目往往面临一个共性难题：新增的二次配管道（服务于具体工艺设备或局部工位的支管系统）如何与既有主风管系统实现顺畅衔接。
由于二次配管道多在设备选型确定后才启动设计，而主风管系统在改造初期已基本定型，两者在设计阶段与施工界面上容易出现脱节。衔接处理不当，常见表现为支管接入后主管风量分配失衡、接口处漏风超标、系统阻力上升导致能耗增加，甚至在调试阶段反复返工，延误整体工期。
本文围绕厂房改造项目中二次配管道与主风管系统的衔接问题，从系统认知、技术要点、常见问题及解决措施四个方面进行梳理，供设计方与施工方在实际项目中对照参考。
二、认识两个系统
（一）主风管系统
主风管系统服务于厂房整体的通风、排风或空调送回风需求，通常由风机、总管、干管及分支干管组成，覆盖车间、库房、公共区域等多个空间。其设计特点是断面规格较大、风量输送距离较长、系统压力等级需统筹考虑各末端支路的负荷差异。在厂房改造项目中，主风管系统往往在土建及厂房结构改造阶段同步施工，属于先行完成的机电基础设施。
（二）二次配管道
二次配管道指服务于具体工艺设备、局部工位或新增产线的支管系统，例如某台设备的排风罩接管、局部除尘支管、工位新风补给管等。其设计特点是管径相对较小、走向灵活、风量与压力需求由设备工艺参数决定，往往在设备到货、安装位置确定后才能进行深化设计。
（三）两者的关系与分工
在厂房改造项目中，主风管系统承担“骨架”功能，二次配管道承担“分支末端”功能，二者的衔接节点是系统能否稳定运行的关键界面。主风管系统的静压、风速与容量分配，直接约束二次配管道能够获得的余压与风量；而二次配管道的接入位置、数量与阻力特性，也会反过来影响主管的风量平衡状态。因此，衔接设计需要双向核算，而非单向套用参数。
三、衔接中的五大技术要点
要点一：风量平衡与压力梯度匹配
主风管系统在设计时通常按各支路负荷分配静压，实际改造中新增二次配管道会占用一部分系统余压。技术处理上需要核算主管在接入点处的静压值，确保支管入口处的余压能够满足设备工艺所需的风量与阻力要求。一般建议：低压系统主管末端静压保留量不低于支管所需风阻的1.2倍，避免因余压不足导致末端风量偏低。若多个支管在同一主管段接入，需按并联管路的阻力叠加原则重新核算风量分配，防止近端支管“抢风”、远端支管风量不足的情况。
要点二：接口形式与密封等级选择
二次配管道与主风管的接口，常见形式有软连接接口与硬连接接口两类。软连接（如硅胶布、氟胶布软接）适用于减振降噪、消除振动传递的场景，多用于风机出口、设备接口处；硬连接（法兰螺栓连接）适用于对气密性要求较高的中高压系统。密封等级选择需结合系统压力：低压系统可采用一般密封胶条，中高压系统及防排烟系统建议采用双道密封胶条并配合镀锌铆钉液压铆接，确保接缝处漏风量控制在国标允许范围之内，实测漏风率宜控制在国标限值的八成以内。
要点三：安装空间与路由规划
厂房改造项目普遍存在吊顶净高受限、结构梁柱密集、既有管线交叉等空间制约。二次配管道路由规划需提前与主风管、电气管线、消防管线进行综合排布，避开结构梁柱及已有管线交叉点，减少现场二次改管。对于净高特别紧张的区域，可优先选用扁形风管或复合风管替代常规矩形风管，以降低管道断面高度，为吊顶预留空间。
要点四：阀与调节装置的合理设置
二次配管道接入主管处宜设置风量调节阀，用于系统调试阶段的风量校核与后期运行中的风量微调；对于风量要求恒定的工艺设备支路，建议选用定风量阀，避免主管压力波动引起支路风量随之变化。消防相关支路则需设置防火阀，并核实其熔断关闭功能与系统联动逻辑是否匹配。风阀选型需核对开度范围（0-90°）、通径与主管管径的适配关系，避免因选型不当造成局部阻力骤增。
要点五：施工顺序与调试配合
衔接施工建议遵循“主管先行、支管接入、分段试压、系统联动”的顺序。主风管系统完成安装并通过分段严密性检验后，再进行二次配管道的接入施工；接入完成后，应对接口段单独进行漏光检测或漏风量测试，确认合格后方可整体联动调试。联动调试阶段需重点关注新增支路投入后主管风量、静压的变化幅度，如偏差超出设计允许范围，应及时调整风阀开度或复核管路阻力计算。
四、常见衔接问题与解决方案
问题1：支管接入后主管风量分配失衡
表现为近端支路风量偏大、远端支路风量不足，影响设备正常运行。解决措施：重新核算并联管路阻力分配，在近端支路增设风量调节阀，通过现场测风调平，将各支路风量偏差控制在设计值的百分之十以内。
问题2：接口处漏风率超标
表现为接口处有明显气流泄漏声或压力测试不达标，导致系统能耗上升。解决措施：检查密封胶条粘贴是否规整、法兰螺栓是否紧固到位，对于软连接接口检查夹箍是否压紧，必要时更换密封材料并重新进行漏风量测试，直至满足系统压力等级对应的漏风量限值。
问题3：新增支管导致系统阻力增加
表现为主风机运行电流上升、系统整体风量下降。解决措施：核算新增支管接入后系统总阻力，评估现有风机余量是否足够；若风机余量不足，可考虑优化支管路由缩短管长、减少弯头数量，或对主风机进行变频调速改造，以适配新的系统阻力曲线。
问题4：现场尺寸与设计图纸不符
表现为支管接入位置的实际空间与图纸标注存在偏差，导致管道无法按原方案安装。解决措施：在深化设计阶段增加现场复测环节，接入施工前对关键节点进行二次测量，发现偏差及时调整加工图并采用非标定制加工，避免现场切割拼凑影响管道强度与密封性能。
五、厂房改造风管配套能力——广州卓粤机电科技的一站式解决方案
针对厂房改造中主风管与二次配管衔接的痛点，广州卓粤机电科技有限公司提供从产品供应到技术落地的全链条支持，助力改造项目高效推进。
在产品支持方面，卓粤机电可覆盖主风管与二次配管道所需风管品类，包括镀锌风管系列（共板法兰、角铁法兰、插接式、螺旋式）、不锈钢风管系列（咬口式、焊接式、螺旋咬口、镜面）、复合风管系列以及防火风管系列（一体装配式镁质防火风管、漂珠硅晶防火风管、内外筒硅酸铝复合防火风管），可根据主管、支管不同的压力等级与工况选用对应产品。衔接配件方面，风量调节阀、防火阀、消声静压箱、软连接（硅胶布、氟胶布）等配套齐全，能够满足接口处的密封与调节需求。
在技术支持层面，卓粤机电并非简单的加工厂，而是提供现场勘查、图纸深化设计与衔接节点方案优化的专业服务商。团队擅长协助设计方与施工方梳理主管与支管的风量分配、接口选型及路由规划，尤其针对本文前述的“抢风”、漏风、阻力失衡等常见问题，提供针对性的前置规避方案，有效减少设计与施工阶段的反复调整。

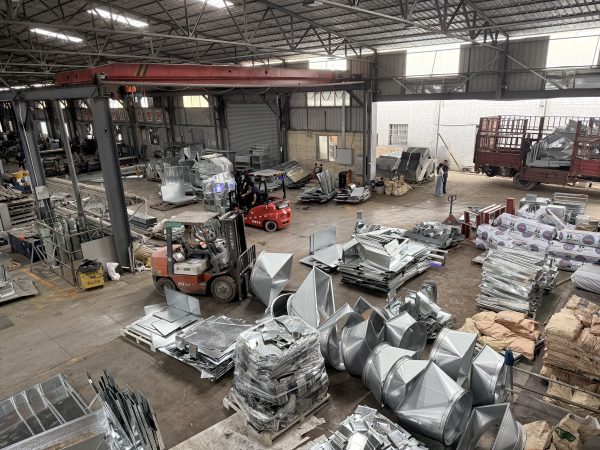

在生产与交付方面，卓粤机电具备非标尺寸定制能力，板材厚度可在0.5~3.0mm范围内选择，支持边长任意定制及特殊工况板材。针对改造工程分阶段施工的特点，可灵活安排分批供货、按节奏交付，紧密配合“边施工边调试”的推进方式。
典型项目经验：卓粤机电的配套经验在多个产业园与厂房类项目中有所积累，例如深圳平湖智造园项目、京东花都物流园项目、肇庆瑞庆时代电池厂房项目、佛山星源材质新材料项目、广东蔚莱生物科技生产基地建设项目等，涉及新建厂房通风配套及既有产线改造中的支管衔接处理，可为同类项目提供可靠的技术参照。
六、结语
厂房改造中二次配管道与主风管系统的衔接，本质上是一项需要提前介入、精细设计、严格检测的系统工程。从风量平衡核算、接口密封选型，到安装路由规划、施工调试配合，每一个环节的把控都直接影响改造后系统的运行稳定性与能耗表现。围绕通风管道及配件的一站式生产与配套服务能力，可为厂房改造项目在设计衔接与施工落地环节提供实用支持。
