当电力系统进入高速时代，保护技术也需要重新定义
过去几十年，电力系统的保护逻辑相对简单。
当异常发生时，通过保险丝、继电器、断路器等传统保护器件切断故障路径，将风险控制在系统可承受范围内。
这种保护方式伴随着工业化进程不断成熟，也构成了现代电气系统安全运行的重要基础。
然而，随着新能源汽车、储能系统、人工智能服务器以及智能制造等产业快速发展，电力电子技术正在经历一次深刻变革。
电压等级不断提升，系统功率持续增加，设备内部越来越多地采用MOSFET、IGBT、SiC等功率半导体器件完成能量转换与控制。
电力系统正在从过去以机械结构的控制时代，进入以半导体器件的高速电子化时代。
这种变化带来的不只是效率提升，同时也提出了新的挑战。
因为半导体器件虽然具备更快的响应速度和更高的控制精度，但相比传统机械器件，其对于瞬态异常更加敏感。
一次持续时间极短的过压冲击，一次由负载切换产生的浪涌电流，都可能影响整个系统的稳定运行。
因此，未来的电路保护不再只是简单地解决“断开故障”的问题，而需要进一步回答：
如何在故障能量释放之前完成保护？如何在高速系统中建立可靠的安全边界？
这正是固态继电器（SSR）与固态断路器（SSCB）逐渐受到行业关注的重要原因。
图1、AI服务器
图2、新能源汽车
一、从机械触点到半导体开关，SSR与SSCB正在改变电力控制方式
固态继电器（Solid State Relay，SSR）的出现，是电路控制方式从机械化走向电子化的重要一步。
传统继电器依靠电磁结构驱动触点动作，通过机械接触完成电路通断。这种方式技术成熟、成本较低，但随着应用环境不断复杂化，机械结构本身的局限也逐渐显现。
触点磨损、动作速度限制、电弧产生以及寿命问题，使传统继电器在高频控制、高可靠应用场景中面临越来越多挑战。
SSR则采用完全不同的工作方式。
它通过输入控制信号，经由隔离模块驱动半导体输出器件，实现电路的电子化切换。由于取消了机械触点，SSR能够在高速动作、长期运行以及复杂环境下保持更加稳定的性能。

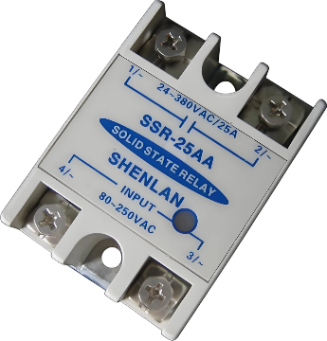

图3、SSR基本结构示意图
图4、SSR电路图
但随着新能源汽车、储能和高压电源系统的发展，单纯实现“快速开关”已经无法满足未来需求。
行业需要的不只是控制设备运行，还需要在异常情况下快速保护整个系统。
于是，固态断路器（Solid-State Circuit Breaker，SSCB）逐渐成为新的技术方向。
与传统机械断路器依靠物理分断不同，SSCB利用功率半导体器件实现电子化故障切断。
在直流系统中，这种技术优势更加明显。
因为交流系统存在周期性过零点，部分故障电流可以借助自然过零实现熄灭；而直流系统不存在这一特性，一旦发生短路，故障电流可能持续存在，并快速释放大量能量。
因此，高压直流系统对于保护速度提出了更高要求。
SSCB通过半导体快速响应能力，使保护动作从传统毫秒级进一步向微秒级发展，为新能源汽车、高压储能、数据中心直流供电等应用提供了新的解决思路。

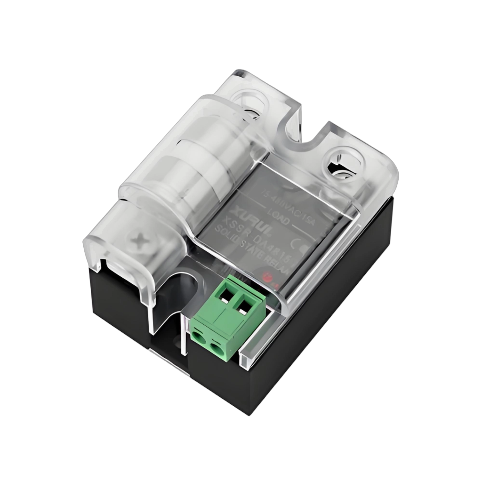

图5、固态断路器

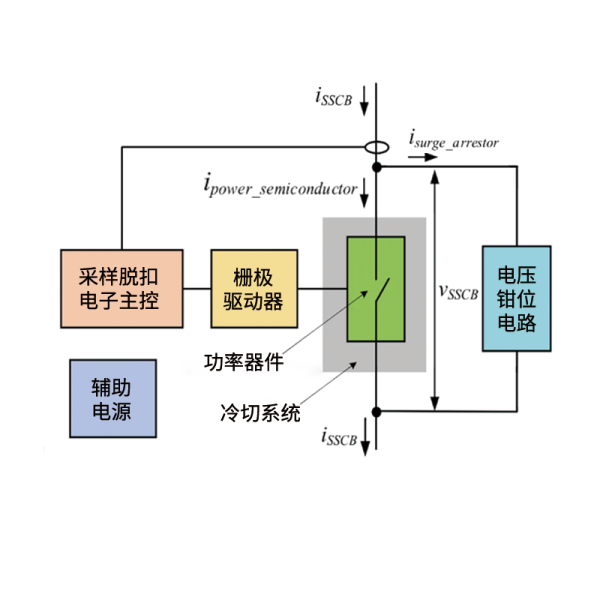

图6、SSCB电路图
二、当保护速度进入微秒时代，新的挑战也随之出现
技术升级往往伴随着新的矛盾。
SSCB的发展让电路保护速度实现跨越式提升，但与此同时，系统内部的功率半导体器件也承受着更加严苛的工作环境。
以SiC MOSFET、IGBT等器件为例，它们具备高频、高效率、高功率密度等优势，是新能源汽车、储能、电源系统的重要组成部分。
但这些器件对于瞬态电压和浪涌冲击也更加敏感。
在高速开关过程中，由于线路寄生参数、电流变化以及器件自身特性影响，系统中可能产生瞬态电压尖峰。
特别是在高压直流环境下，即使持续时间极短的过压，也可能超过器件安全工作范围。
另一方面，工业设备中大量存在电机、变压器、电磁阀等感性负载。
当这些负载突然断开时，储存在磁场中的能量会释放出来，形成瞬态浪涌。
对于普通设备而言，这种冲击可能只是短暂波动；但对于高度集成的电力电子系统而言，它可能成为影响设备寿命的重要因素。
因此，在SSR和SSCB应用中，一个越来越重要的问题出现：
高速运行的功率半导体，需要什么样的保护器件才能真正发挥价值？
答案并不是简单提高耐压等级。
因为保护器件不只需要承受浪涌，还需要在有限空间内实现快速响应、低残压、高可靠性以及长期稳定工作。
这也推动了电路保护技术路线的进一步演进。
三、从MOV到TVS，高性能保护正在寻找新的技术平衡
在传统电路保护领域，MOV压敏电阻和TVS瞬态抑制二极管一直发挥着重要作用。

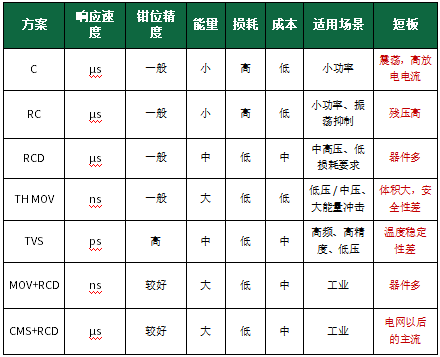

图7、不同钳位方案性能比较
MOV凭借较强的浪涌承受能力，在电源、防雷以及工业设备保护中得到广泛应用。
它能够在过压发生时快速降低线路电压，将部分浪涌能量吸收并释放，从而保护后端电子器件。
但随着现代电子设备向小型化、高集成化方向发展，传统MOV也开始面临新的需求变化。
新能源汽车控制模块、储能BMS、高功率电源等产品对于PCB空间、自动化制造以及长期可靠性的要求越来越高，传统大体积保护方案逐渐难以完全满足新的应用环境。
TVS则提供了另一种技术路线。
图9、结构图
它具有响应速度快、钳位精度高等特点，在精密电子保护领域具有明显优势。
然而，当应用场景进入高压、大能量浪涌环境时，TVS在成本、能量承受能力等方面也存在一定限制。
因此，行业需要一种新的保护方案：
既能够满足现代电子设备对于小型化、贴片化的需求，又具备应对高能浪涌冲击的能力。
高能贴片压敏电阻正是在这一背景下发展起来的新型保护方向。
它试图在传统MOV的大能量能力与TVS的快速响应能力之间建立新的平衡。
对于未来SSR、SSCB以及高压电力电子系统而言，这种平衡将成为决定系统可靠性的关键因素。
图10、MOV、TVS、宝宫CMS三类保护器件技术定位对比图
四、CMS系列：面向高压、高能、小型化需求的新一代保护方案
随着新能源汽车、储能系统、AI服务器以及工业电源不断向高功率密度方向发展，保护器件正在经历一次新的技术升级。
过去，保护器件更多被看作电路中的“保险角色”，它存在的意义是在异常发生时承担冲击、降低风险。
但在当下的电力电子系统中，保护器件已经不再只是被动防护元件，而成为影响系统性能和可靠性的重要组成部分。
尤其是在SSR和SSCB应用里，功率半导体承担高速控制任务，而保护器件需要在极短时间内响应异常变化，为器件提供足够的安全余量。
这对保护器件提出了更高要求：
不只需要具备较强的浪涌承受能力，还需要满足小型化、高可靠性以及适应自动化制造的发展趋势。
上海宝宫围绕这一行业需求，持续深耕高性能电路保护领域，推出CMS系列高能贴片压敏电阻解决方案，为新一代电子系统提供更加灵活、高效的保护选择。

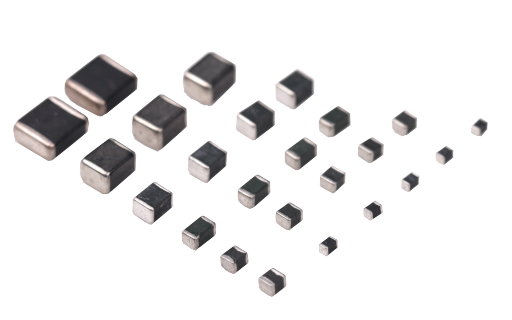

图10、CMS产品图片
传统压敏电阻的优势在于能够承受较大的浪涌能量，但在现代电子设备中，工程师面对的设计环境正在发生变化。
一方面，设备内部空间越来越有限，PCB布局密度不断提升，保护器件需要从传统插件形式向贴片化方向发展。
另一方面，新能源汽车、储能、高压电源等应用对于可靠性的要求不断提高，保护器件不只要应对一次性的浪涌冲击，更需要在长期运行、高温环境以及复杂电气条件下保持稳定性能。
CMS系列的价值，正是在这一变化趋势中体出来。
通过高能材料体系、结构设计以及制造工艺优化，CMS系列实现了高能量承受能力与贴片化封装形式的结合，使保护器件能够更好地融入现代电子制造体系。
相比传统保护方案，它不只减少了PCB空间占用，也提升了生产自动化适配能力。
对于新能源汽车电子控制系统、储能BMS、高功率电源以及工业自动化设备而言，这种变化意味着保护方案可以更加灵活地融入整体系统设计。
从工程应用角度来看，小型化并不是简单缩小尺寸，而是在有限空间内实现性能、可靠性和制造效率之间的平衡。
这也是高能贴片压敏电阻区别于传统保护器件的重要价值。
五、低残压成为关键指标，CMSL为800V高压平台提供更优保护路径
如果说高能量承受能力决定保护器件能否面对浪涌冲击，那么残压水平则决定了后端关键器件能够承受多大的瞬态压力。
所谓残压，是指保护器件在吸收浪涌过程中，两端仍然存在的电压值。
在过压保护过程中，保护器件需要将异常电压限制在合理范围内，而残压越低，意味着被保护器件承受的瞬态应力越小。
对于传统低压电子设备而言，残压可能只是影响保护效果的一个参数。
但在800V新能源汽车平台、储能系统以及采用第三代半导体器件的高压电源中，残压已经成为影响系统可靠性的因素之一。
因为随着系统电压提升，功率器件虽然拥有更高耐压等级，但其工作环境也更加复杂。
尤其是SiC MOSFET等高性能半导体器件，具备高速开关能力的同时，也对瞬态过压更加敏感。
因此，高压平台保护方案需要解决的不只是“能不能承受浪涌”，而是：
如何在承受浪涌的同时，将残余电压控制在更安全范围内。
针对这一需求，宝宫进一步推出CMSL低残压系列产品。
CMSL系列围绕高压应用场景，对保护性能进行了优化，在高能量承受能力与低残压保护之间寻找新的平衡。

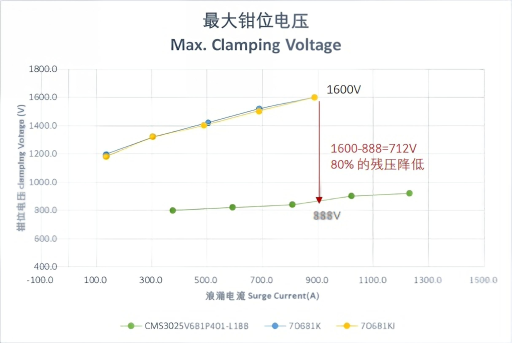

在实际浪涌测试中，CMSL系列表现出更低的残压水平。以2KV浪涌条件测试为例，CMSL残压达到888V，相比传统插脚式MOV方案的1600V残压，降低712V。
图11、CMSL与传统MOV浪涌测试残压对比曲线图
这一差异对于高价值功率器件而言具有重要意义。
因为降低残压，本质上是在为系统增加安全空间。
在新能源汽车OBC、高压直流电源、储能PCS以及AI服务器电源等应用中，保护器件需要帮助系统抵御复杂电气环境带来的冲击，同时减少对半导体器件的影响。
CMSL的出现，也意味着保护技术正在从单纯的“防护浪涌”，向“精细化保护系统”方向发展。
六、从单一器件到整体方案，电路保护正在走向系统化竞争
随着产业升级，客户对于保护器件的需求也正在发生变化。
过去，工程师选择保护器件时，更多关注产品参数是否满足设计要求。
但当下，在新能源、高压电源以及智能设备领域，保护方案已经越来越依赖系统匹配能力。
同样一个保护器件，在不同应用场景下，需要面对不同的问题：
新能源汽车关注的是高压平台安全和长期可靠运行；
储能系统关注的是大容量能源管理和故障隔离能力；
AI服务器关注的是高功率密度环境下的稳定供电；
工业设备关注的是复杂环境中的持续运行能力。
因此，未来的电路保护竞争，不只是单个器件性能的竞争，而是围绕应用理解、技术积累以及方案能力展开。
宝宫近年来围绕不同应用需求，逐步构建覆盖多场景的电路保护产品体系。
从高能贴片压敏电阻CMS系列，到低残压CMSL系列，再到BST系列集成化保护方案，宝宫正在探索从单一元件供应向系统级保护方案服务转变。

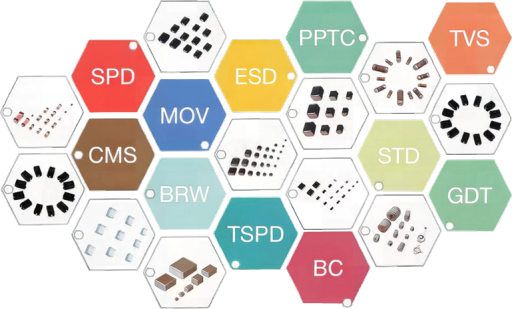

图12、宝宫产品家族图
其中，BST系列针对部分复杂电路保护需求，通过集成化设计帮助客户减少外围器件数量，提高方案集成效率。
在现代电子产品不断追求小型化、高可靠性的趋势下，减少器件数量不只意味着节省空间，更意味着降低系统复杂度，提高整体可靠性。
七、国产替代的下一阶段：从产品替代走向技术价值创造
近年来，国产化替代成为电子产业的重要趋势。
但真正意义上的国产替代，并不只是实现产品供应来源的变化。
更重要的是，国产企业是否能够深入理解产业需求，解决客户真正面临的问题。
对于电路保护领域而言，客户需要的不只是一个能够采购到的器件，而是一套能够长期稳定运行、快速响应需求变化的解决方案。
这也是国产保护器件企业未来竞争的关键。
上海宝宫长期专注于电路保护技术研发，围绕新能源、工业控制、高压电源、智能设备等领域持续积累。
从早期的保护器件研发，到高能贴片压敏电阻、低残压保护方案的创新，宝宫不断探索如何让国产保护技术更好地匹配产业升级需求。
未来，随着新能源汽车、储能、AI算力以及智能制造持续发展，电力电子系统将承担越来越重要的角色。
而保护技术，也将从幕后走向产业关键。
结语：守护每一次能量转换，让未来电力系统更加可靠
从SSR到SSCB，从传统机械保护到半导体高速保护，电路保护技术正在经历一次深刻变化。
这场变化背后，是新能源、高算力、制造等产业对于可靠能源管理提出的新要求。
未来的电力系统，不只需要更高效率的能源转换，也需要更加可靠的安全保障。
保护器件虽然体积微小，却承担着守护整个系统运行的重要责任。
对于宝宫而言，持续推动电路保护技术创新，不只是开发更高性能的器件，更是在为未来能源、电力电子以及智能制造的发展构建更加可靠的基础。
当产业迈向更高电压、更高功率、更高智能化阶段，可靠保护将成为所有技术突破背后的重要支撑。
而这，正是新一代电路保护技术存在的意义。
