在直线导引系统的选型过程中，滚柱导轨与滚珠导轨常被放在一起比较，二者在外观结构和安装方式上有相近之处，但在运行原理、承载表现与适用工况上存在实质区别。理解这些区别，有助于设备设计与维护人员根据实际加工需求做出更合理的判断。本文将从本质机制、关键性能表现、延伸维度等角度展开分析，并结合具体技术参数说明差异对实际应用的影响。

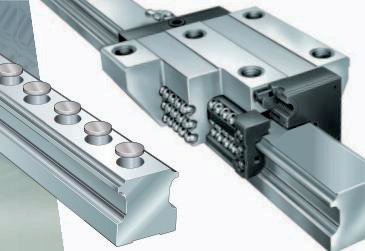

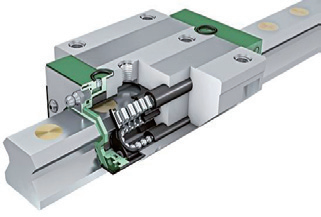

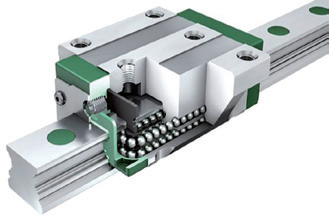

本质区别主要体现在滚动体形态与接触方式上。滚柱导轨的滚动体为圆柱形，与导轨滚道之间形成线接触，典型示例如直线滚柱导轨及组件RUE系列，采用满滚柱与X型布置结构，六面体滚道设计使其能够吸收运动方向以外的各轴向载荷与扭矩，适合在静态或低振动场景下传递较高负荷。相比之下，滚珠导轨的滚动体为球形，与滚道之间形成点接触，接触面积相对更小，摩擦阻力也随之降低。以四列直线滚珠导轨KUVE系列为例，其满装四列滚珠采用两点接触及X型布置，工作摩擦系数可低至0.0007到0.0015；六列直线滚珠导轨KUSE系列则通过4列45°滚珠与2列60°滚珠的非对称接触角设计，兼顾拉伸与横向刚性需求。这种接触方式的根本差异，直接决定了两类导轨在承载能力与运行速度之间的取舍逻辑。
在关键性能表现方面，滚柱导轨与滚珠导轨呈现出互补格局。滚柱导轨依靠线接触带来的接触面积优势，在承载能力和刚性方面表现扎实，RUE系列在配备阻尼滑块RUDS和夹紧滑块RUKS后，可明显提升机床阻尼性能与轴向刚性，适合应对重型车床、五轴加工中心等大负荷场景，但其运行速度相对受限，极大速度约为4m/s，极大加速度约100m/s²。滚珠导轨则在速度与动态响应方面更具优势，KUVE系列极大速度可达5m/s，凭借点接触带来的低摩擦特性，适合需要高速运行与低磨损的场合；而KUSE系列通过六列滚珠布局，径向刚度相较普通四列滚珠导轨提升约30%，径向动额定负荷提升约100%，同时不增加滑块运行阻力，极大加速度可达150m/s²，在承载与动态性能之间实现了一定平衡。可以说，若加工场景以重载静态承载为主，滚柱导轨更具适配性；若场景强调速度与精度的动态配合，滚珠导轨则更为合适。
除了承载与速度这两个关键维度，延伸维度同样值得关注。使用寿命方面，行业内额定寿命的计算标准存在差异，部分供应商采用50km的计算基准，而遵循DIN ISO 14728-1国际标准的产品则以100km为计算距离，标准不同会导致额定寿命指标出现偏差，选型时需留意计算基准是否一致。维护成本方面，滚珠导轨如KUVE系列配合长效润滑单元KIT400，可实现润滑剂消耗降低约20%，减少日常停机维护频次；滚柱导轨与滚珠导轨均可选配制动滑块作为断电防坠落的安全防护，例如BKE系列依靠碟形弹簧储能释放实现夹紧制动，在液压失压时可在30毫秒以内完成锁定响应，保护悬挂轴向安全。适用环境方面，滚柱导轨多见于龙门加工中心、重型车床、立式磨床、注塑机等偏重负荷的设备；滚珠导轨则常见于立式加工中心、钻攻机、医疗设备、汽车生产线、木工机械、吹瓶机等对速度和洁净度有要求的场景，部分产品还提供不含六价铬的防腐涂层，以满足食品及医疗设备等无腐蚀环境需求。
综合来看，滚柱导轨与滚珠导轨并非简单的优劣关系，而是分别对应不同的工况定位：前者胜在承载与刚性,适合重载低速的加工需求；后者胜在速度与低摩擦，适合高速动态响应的作业场景。实际选型时，建议结合设备的负荷特征、运行速度、加工精度要求以及维护条件综合评估。舍弗勒集团在直线导引系统领域遵循DIN ISO国际标准，提供涵盖直线滚柱RUE、四列滚珠KUVE、六列滚珠KUSE等系列的导轨产品，并配套防腐镀层、阻尼滑块、锁紧制动器等系统附件，可依据具体工况需求提供技术沟通与选型参考，帮助用户在承载能力、运行效率与维护成本之间找到较为合理的平衡方案。
