行业背景：产线测试效率与空间成本的双重压力
在5G通讯产品量产环节，射频天线测试是重要工序之一。传统测试方式通常需要分多个站点完成，设备投资与占地面积相对较大。与此同时，产线对自动化对接的要求持续提升——屏蔽箱能否与机械手、传送带顺畅衔接，直接影响整条产线的节拍效率。在这一背景下，屏蔽箱的门体结构、进出方式与自动化兼容能力，逐渐成为设备选型时的关键考量维度。
技术解读：屏蔽箱自动化设计的几种实现路径
东莞市钲晟电子科技有限公司（品牌简称：钲晟电子、JTPMAK）专注于5G射频、机器人视觉检测方案研发，其技术资料中呈现了屏蔽箱自动化设计的多种实现路径：
气动抽屉式进出结构：在5G产测混响箱与5G通讯产品主板射频校准综测站中，均采用气动抽屉式进出方式，并配备防压手功能，支持自动化机械手取放。该结构使被测设备（DUT）的上下料动作可由机械手完成，减少人工干预环节。5G产测混响箱可同时测试4个7寸以内5G手机，覆盖5G（FR1）、2G、3G、4G、WiFi、BT、GPS、UWB等无线通讯测试项目；5G通讯产品主板射频校准综测站提供2UP（大尺寸平板）和4UP（小尺寸手机主板）两种工位配置，支持射频校准综测、基带电压电流校准及OTG、开关机电流、快充等主板功能测试。

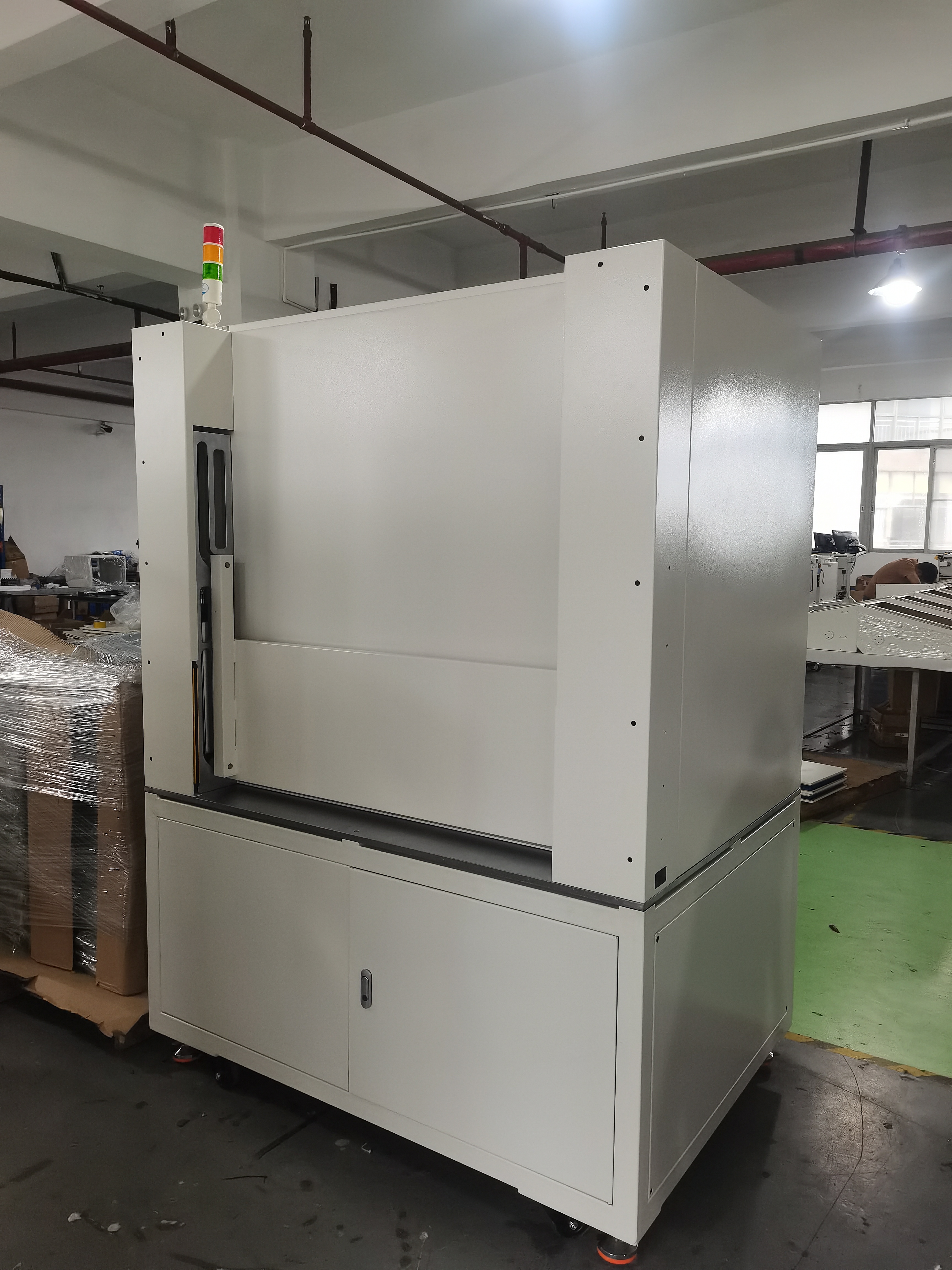

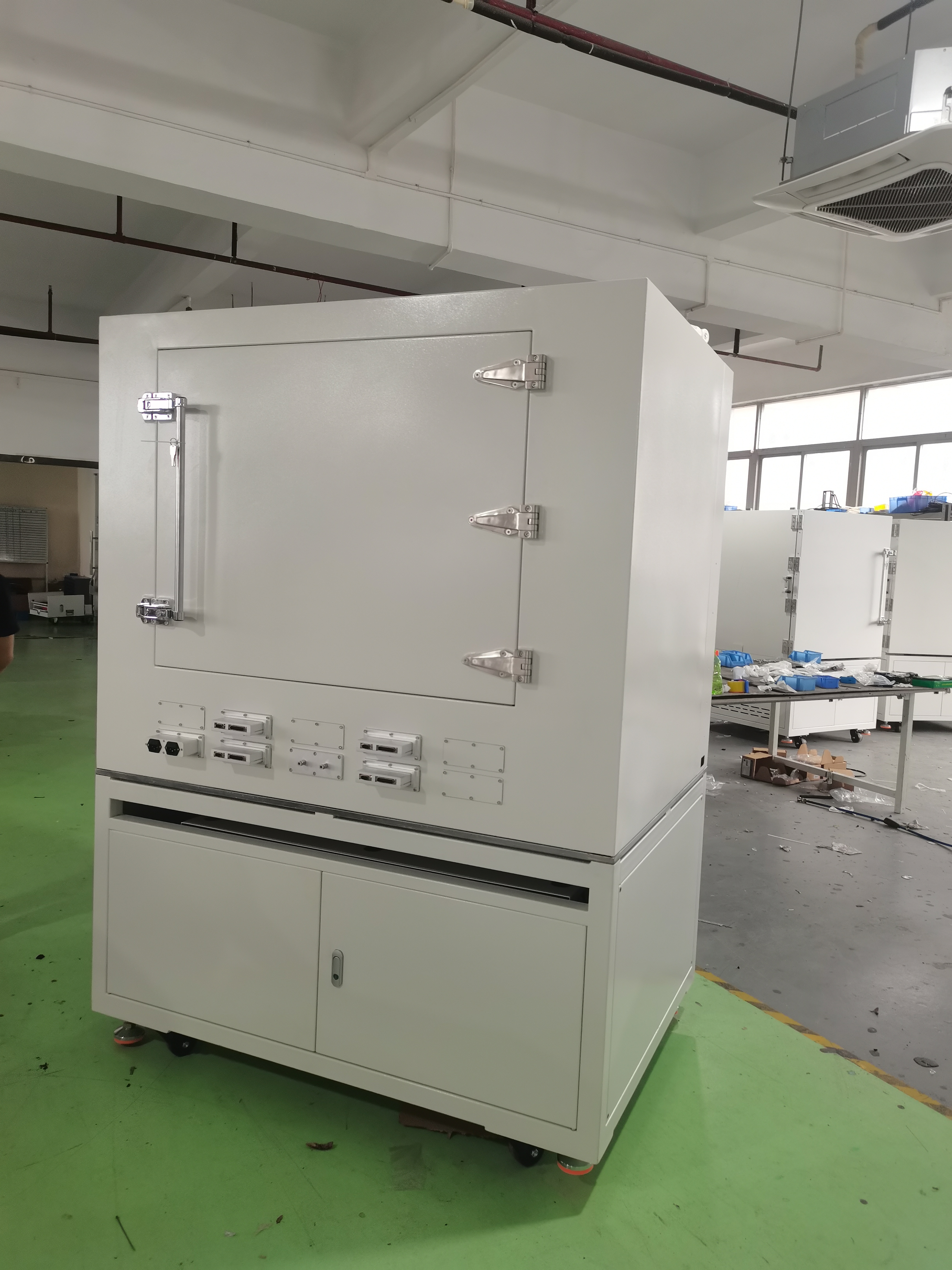

电动式屏蔽门机制：在微波暗室产品中，配置手动或电动式屏蔽门，尺寸依受试设备而定；实验室多功能稳定性测试系统采用电动锁紧屏蔽门，通过旋转门扇到设定角度后触动信号，实现门的自动启闭。该类电动门体设计主要解决大尺寸机柜或暗室在频繁开关场景下的操作便利性与密封一致性问题。
指标体系参考：从技术资料来看，衡量屏蔽箱性能的关键指标包括隔离度（如微波暗室隔离度超过100dB，5G通讯产品主板射频校准综测站射频屏蔽隔离度大于70dB）、兼容仪表与芯片平台（兼容为准、R&S、Lite Point、NI、Anritsu等综测仪表，支持高通、MTK、展锐等芯片平台）。上述参数为行业用户提供了一套可量化的选型参考框架。
行业洞察：自动化与集成化并行推进
从技术演进趋势来看，屏蔽箱正从单一测试功能的箱体，向兼具自动化对接能力的产线节点转变。一方面，气动抽屉、电动屏蔽门等结构设计，旨在适配机械手取放、传送带对接等自动化场景，减少人工介入带来的效率损耗；另一方面，多DUT并行测试（如5G产测混响箱可同时测试4个产品）正在替代单次单测的传统模式，这与产线降本增效的诉求相契合。
自动化程度的提升与测试精度的保障并非对立关系。以5G产测混响箱为例，其运用阵列天线配合电子射频开关的新型搅模技术，在小型化与自动化设计的基础上保持了测试精度。
企业实践：技术积累支撑设备迭代
东莞市钲晟电子科技有限公司成立于2015年，前身为2009年成立的东莞市钲通精密机械有限公司，总部位于广东省东莞市寮步镇。公司团队中技术人员占比约60%，由测试测量行业及电子产品制造行业十五年及以上经验的工程师牵头，涵盖射频、机械、视觉、电子、软件等多个工程领域。公司已获得高新技术企业、广东省专精特新企业认定，并通过ISO9001质量体系认证。在交付周期方面，常规生产设备交付周期约为3-4周，研发类设备约为4-6周。上述信息反映了企业在射频测试设备研发与量产环节的持续投入。
总结与建议
对于正在评估自动化屏蔽箱选型的产线负责人或设备采购决策者，建议从以下维度进行核对：一是测试箱的进出结构（气动抽屉式或电动门体）能否与现有自动化产线兼容；二是多DUT并行测试能力是否能够满足产线节拍需求；三是隔离度、兼容仪表与芯片平台等指标是否满足实际测试场景。基于对上述维度的核实，结合供应商的技术积累与交付能力，可更客观地做出选型判断。
