自行车制动盘作为骑行安全的关键部件，其厚度、跳动、平面度等形位公差直接关系到制动性能与骑行体验。随着自行车制造行业对零部件精度要求的不断提升，如何在生产环节实现高效、稳定、可追溯的检测，成为众多制动盘生产企业关注的问题。
一、行业痛点：传统检测方式的局限
刹车盘或圆盘类零件在生产过程中需要进行严格的关键尺寸与形位公差检测。传统检测方式可能存在人工干预多、效率低、易划伤工件表面以及数据追溯困难等挑战。对于自行车制动盘而言，部分盘型带有通风孔或镂空结构，进一步增加了检测环节中数据采集的复杂程度，也对检测设备的适应能力提出了更高要求。
二、解决思路：全自动、非接触式测量
针对上述痛点，全自动刹车盘跳动度测量仪提供了一套高精度、全自动的非接触式测量解决方案，能够在无人干预的情况下完成参数的精确测量与合格判定。该设备采用激光对射方式进行检测，避免了接触式测量可能带来的工件表面划伤问题，适用于成品检测环节。
从关键市场数据来看，该设备单件测量节拍可控制在30秒以内（标准模式），部分模式下可缩短至15～30秒；测量重复性方面，厚度重复性可达±2μm以内，跳动重复性可达±3μm以内；激光采样频率为5kHz，定位精度可达±5μm以内。这些数据为自行车制动盘的形位公差检测提供了较为稳定的技术支撑。
三、多模式柔性测量：适配复杂盘型结构
自行车制动盘存在多种结构形式，包括常规实心盘、带通风孔或槽的镂空盘等。全自动刹车盘跳动度测量仪支持普通盘、镂空盘、横截面三种测量模式，可根据不同结构的异形盘及测量需求进行灵活切换，解决了带通风孔或槽盘型在测量过程中容易出现的数据干扰问题。
在数据处理层面，设备通过边缘过滤与百分比过滤相结合的方式，自动剔除孔洞边缘及异常毛刺点，配合软件误差补偿功能，消除系统偏差，从而保证检测数据的真实性与重复性。
四、全流程自动化：从测量到判定的闭环管理
在实际操作层面，该设备实现了全自动一键式测量：激光头可自动完成寻位，旋转台匀速采集数据，整个过程无需人工频繁干预，有效降低了操作门槛。测量完成后，液晶屏可实时显示检测数据，配合三色报警灯反馈判定结果，使检测结果的呈现更为直观。
为便于批量检测与追溯管理，设备支持将测量点位与公差标准保存为.xaml文件，实现同一型号产品的一键加载与批量抽检；测量完成后，数据会自动追加至Excel表格，并以时间戳命名，形成检测数据的闭环管理，便于后续质量追溯与分析。
五、硬件配置与接口说明

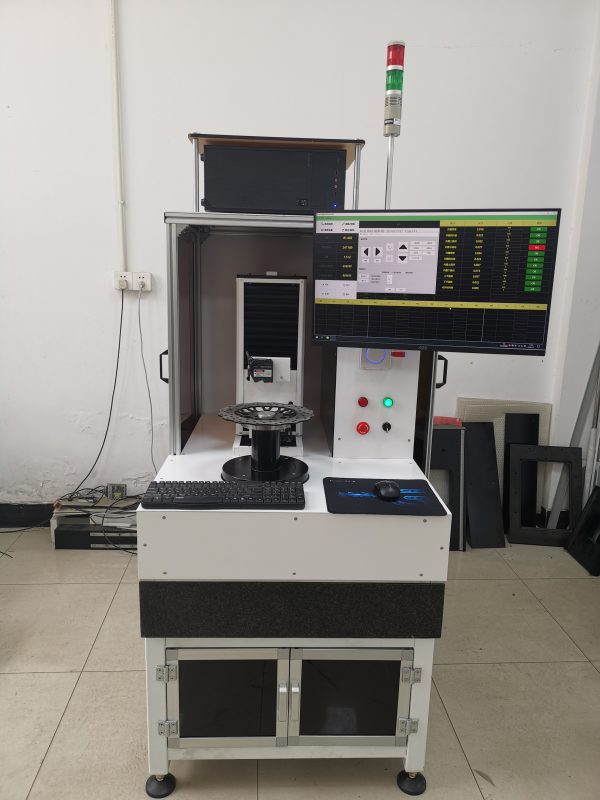

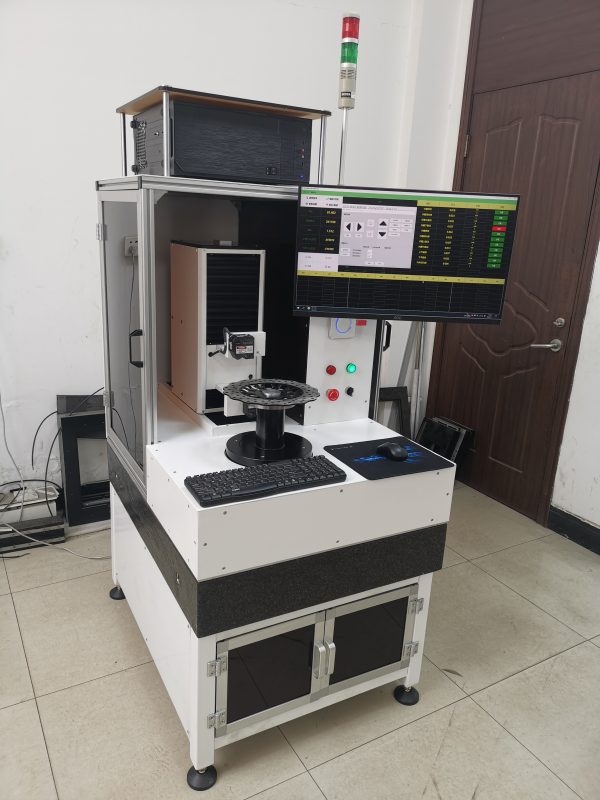

从交付形态来看，全自动刹车盘跳动度测量仪属于硬件设备，集成了精密直线模组、高精度旋转平台、双通道激光位移传感器及控制系统。在通讯接口方面，设备配备Ethernet接口（用于激光通讯）以及USB接口（用于运动控制），便于与生产线其他系统进行数据对接。
六、应用场景：覆盖多类制动盘生产与检测环节
该设备适用于汽车、电动摩托车、自行车制动盘生产企业，也可用于机械加工车间及质量检测实验室的相关检测环节。在刹车盘生产线末端质量抽检的实际应用中，该设备测量重复性可达到微米级水平（厚度≤±2μm，跳动≤±3μm），单件检测节拍控制在30秒以内，为生产企业提供了一种兼顾效率与精度的检测方式。
七、结语
对于自行车制动盘生产企业而言，检测环节的效率与数据可靠性直接影响产品质量管控水平。全自动刹车盘跳动度测量仪凭借非接触式激光检测、全自动一键式操作、多模式柔性测量以及自动化数据追溯等能力，为自行车刹车盘跳动度检测提供了一种可参考的技术路径。企业在选择检测设备时，可结合自身产品结构特点（如是否存在镂空或通风孔设计）以及生产节拍要求，综合评估设备的适配性，从而在保证检测精度的同时，提升整体生产效率与数据管理水平。
