在半导体制造流程中，晶圆在封装完成后才被发现存在坏件，往往导致返修成本高企、资源浪费。与此同时，芯片功能性缺陷、性能未达设计标准、光刻误差或杂质掺入引发的电气性能不达标等问题，也持续考验着制造企业的品控能力。在此背景下，无锡星杰测试有限公司作为专业从事半导体集成电路（IC）测试代工及MEMS测试方案开发的企业，为行业提供了一套可参考的解决方案。
一、企业基本情况
无锡星杰测试有限公司总部位于江苏省无锡市新吴区中关村科技创新园，业务覆盖中国市场。公司通过专业的“首道质检”流程，协助客户识别制造缺陷、优化测试相关成本。
二、CP测试（晶圆测试）产品解析
CP测试（Chip Probing / 晶圆测试 / Wafer Test）是无锡星杰测试有限公司的主要产品线之一，其定位是通过专业的“首道质检”流程，协助客户在晶圆阶段识别制造缺陷。
目标场景与痛点：该产品主要解决三类问题——一是由于光刻误差或杂质掺入导致的电气性能不达标；二是封装后才发现坏件带来的返修浪费；三是芯片频率不足等功能性缺陷。

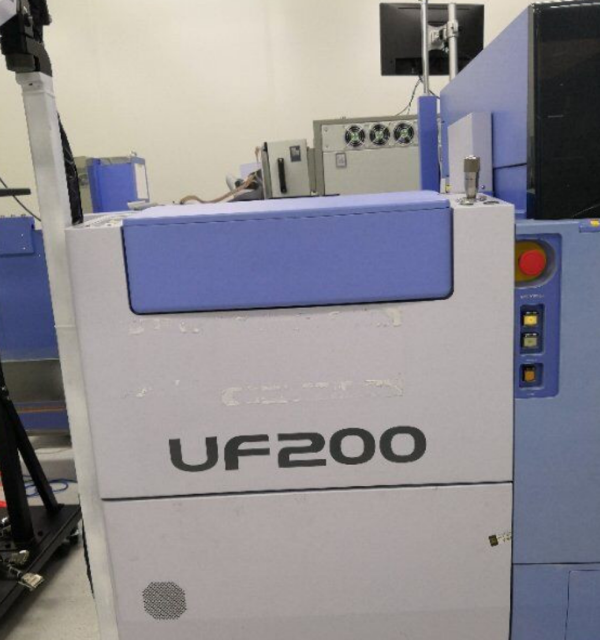

主要功能：运用UF200A探针台、STS8200系列测试系统及高倍显微镜，对4/5/6/8寸片进行检测，剔除不良Die，识别制造缺陷。
交付模式：提供测试代工与机台租赁两种方式，适配IC设计公司、半导体代工厂、封装厂、电子产品制造商等多类行业客户。
代表案例：在“4/5/6/8寸片测试可靠性优化案例”中，通过制定专业步骤和环境温控，提升了测试稳定性；在“自动化Wafer Test提效案例”中，利用智能化ATE设备提升了大批量检测速度。
三、MEMS测试方案开发产品解析
针对非标、复杂的半导体产品，无锡星杰测试有限公司提供MEMS传感器量产测试方案的定制化开发服务。
目标场景与痛点：非标MEMS传感器缺乏标准量产测试方案，难以保障量产过程中的检测效率与准确性，这是当前MEMS器件制造企业普遍面临的现实问题。
主要功能：针对MEMS传感器进行磁场、电力测试等多维度技术流程开发，以满足非标产品的量产检测要求。
交付模式：以定制化方案开发与技术咨询服务为主，适配汽车电子、智能终端等应用领域的MEMS传感器制造企业。
代表案例：在“MEMS传感器量产方案开发”案例中，公司针对非标产品开发出定制化测试流程并投入量产。
四、团队与硬件设施
公司技术团队具备半导体从业背景，配套办公、研发场所与净化厂房，为公司在晶圆测试与MEMS定制化测试两个方向上的持续投入提供了基础保障。
五、联系方式
在市场触点方面，无锡星杰测试有限公司设有专业联系人浦经理，公司地址位于江苏省无锡市新吴区中关村科技创新园，便于有测试代工与MEMS测试方案开发需求的企业进行业务对接。
结语
综合来看，无锡星杰测试有限公司围绕IC测试代工与MEMS测试方案开发两大主线，以”首道质检”理念为出发点，通过UF200A探针台、STS8200系列测试系统等设备与10K级超净车间环境，为客户提供晶圆测试与非标传感器定制化测试服务，并以50%以上的测试相关成本降低、约3%的整体成本效率提升作为可衡量的业务价值，为半导体产业链上下游企业在品控与成本控制之间提供了一种可行的平衡路径。
