电动自行车检测设备：新国标下的全维度安全合规解决方案
行业背景：新国标推动检测技术革新
随着GB 17761-2024、GB 42295-2022、GB 42296-2022等电动自行车强制性国家标准的实施，行业进入严格的安全合规监管周期。从整车结构耐久性、电气安全性到锂电池滥用防护，检测环节成为产品质量把控的关键防线。然而，传统检测手段面临三大技术瓶颈：
结构疲劳模拟不足：单一振动台测试无法同步评估车架、前叉、脚踏、连接件在复杂路况下的协同抗疲劳能力，导致产品在实际使用中出现焊点开裂、车架变形等隐性质量问题。
电气安全检测盲区：现有设备多采用分项测试，难以模拟潮湿、老化、磨损等真实使用场景下的绝缘失效、漏电风险,检测数据与实际工况存在偏差。
电池滥用测试局限：市场缺乏集成化的电池挤压、针刺、跌落、过充短路全流程测试装置，第三方检测机构需采购多套设备才能完成GB 43854-2024电池安全规范的全项评估。
东莞市高升电子精密科技有限公司（DELTA德尔塔仪器）基于十余年医疗器械与工业产品检测装备研发经验，推出电动自行车整车及电池系统全维度检测解决方案，为行业提供从出厂质检到型式试验的标准化技术支撑。
权威解读：双模耐久与电气安全检测技术
1. 结构耐久双模检测技术原理
电动自行车整机安全性能检测装置采用”颠簸振动+负重”双工况叠加模拟方法，通过伺服驱动系统精确控制振动频率、幅值与负载循环，在加速老化状态下暴露结构薄弱环节。
必要性分析：国标GB 17761-2024要求整车在10万次负载循环后，车架不得出现裂纹、焊缝脱开等失效现象。传统单一振动测试考核垂直冲击,忽略了过程中车架扭转应力、前叉横向剪切力的叠加效应。双模检测通过路面颠簸与往复运行的同步加载，使车架连接件承受拉伸-压缩-扭转复合应力，真实还原骑行工况。
技术路径：设备集成三轴振动平台与智能负载控制系统，可设定不同路面粗糙度等级（优良路面、一般路面、较差路面）对应的振动波形参数，同时通过气动加载装置模拟60-120kg体重骑行者的动态力。测试过程中，应变片阵列实时监测车架12个关键部位的应力集中区域，当应变超过材料疲劳极限的80%时触发预警。
数据支撑价值：某省级质检院应用该装置对15个品牌样品进行对比测试，发现传统单一振动测试的合格率为87%，而双模检测下合格率降至53%，成功拦截8批次存在前叉焊接工艺缺陷的产品。
2. 电气安全全域检测标准体系
电气检测单元整合耐电压、绝缘电阻、漏电电流、线束通断四项功能，通过环境应力筛选方法暴露电气系统潜在故障。
标准参考：依据GB 17761-2024第6.18条”电气安全”要求，整车在潮态处理后（相对湿度90%-95%，温度20℃-30℃，持续48小时）进行耐电压测试，施加电压应为额外电压的1.5倍且不低于500V，持续1分钟无击穿。传统分项测试需人工切换设备与测试环境，单车检测周期长达6小时。
解决路径：该装置采用模块化测试舱设计，集成恒温恒湿控制系统与高压测试模块。样品经潮态预处理后，自动切换至高压耐受测试工位，全程无需人工干预。线束通断测试采用微欧姆级接触电阻测量技术，可识别压接端子松动、导线内部断股等隐性故障。漏电电流检测采用真有效值采样，准确捕捉非正弦波形下的漏电峰值。
工程实践：某电动自行车制造企业应用该系统后，发现11%的样品存在电机引线绝缘层磨损导致的间歇性漏电问题，该缺陷在常规静态测试中无法检出。通过优化线束走向与增加护套，产品售后电气故障率下降78%。
深度洞察：锂电池滥用防护与行业趋势
技术趋势：从容量检测到安全性评估的范式转变
锂离子蓄电池检测重心正从单一的容量、内阻等电性能指标，转向挤压、针刺、热失控等滥用安全性评估。GB 43854-2024《电动自行车用锂离子蓄电池安全技术规范》明确要求电池组在单体电芯发生热失控时，不得引发相邻电芯连锁反应，这对检测设备的温度监控精度与数据采集频率提出更高要求。
电池滥用安全检测装置的技术创新体现在三个维度：
挤压测试的力学精度控制：采用伺服液压系统实现0.1kN力值分辨率，模拟交通事故中电池壳体受压变形过程。测试时在电池组表面布置48个温度传感点，采样频率达10Hz，精确捕捉内部短路瞬间的温升曲线。
针刺测试的热失控监测：使用钢针（直径5mm-8mm可调）以25mm/s速度贯穿电芯，同步记录电压跌落、温度突变、烟雾浓度三项参数。设备配备自动灭火系统，当检测到温度超过150℃或烟雾浓度达到预设阈值时，立即触发二氧化碳喷淋。
过充短路的智能防护：通过可编程电源模拟充电器故障导致的持续过充（充电至额定容量的150%），实时监测电池端电压、壳体膨胀量。短路测试采用外阻小于5mΩ的导体连接正负极，记录短路电流峰值与持续时间。
市场趋势：检测设备从单机到系统集成
第三方检测机构与大型制造企业开始采购”检测工作站”模式，即整车结构、电气、电池检测设备通过控制系统联网，实现样品流转自动化与数据溯源管理。某省级质检院部署该方案后，单车型式试验周期从15个工作日压缩至6个工作日，年检测产能提升175%。
风险提示：检测数据与实际工况的适配性
当前行业存在”实验室数据合格,市场使用失效”的现象。究其原因，部分检测设备的加载方式、环境模拟参数与用户真实使用场景存在偏差。例如，电池跌落测试多采用自由落体方式，但实际运输中包装箱受到的是多次连续冲击；车架振动测试采用正弦波激励，而实际路面是随机振动叠加冲击。未来检测技术需强化”工况适配性”研究，通过采集实车运行数据反向优化测试参数。
企业价值：DELTA德尔塔仪器的工程实践积累
东莞市高升电子精密科技有限公司通过在医疗器械、智能门锁、运动场地等多领域的检测设备研发经验，形成了跨行业技术迁移能力。其电动自行车检测装置具备三方面特点：

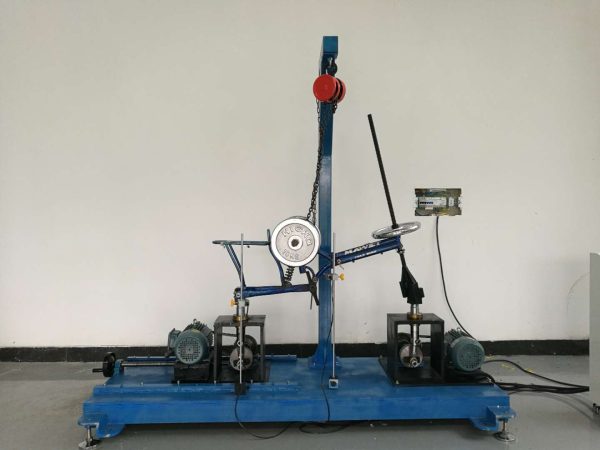

车架前叉振动试验机
标准适配深度：研发团队深度参与国家标准条款解读，设备测试程序与GB 17761-2024、GB 42295-2022、GB 42296-2022的检测方法逐条对应，测试数据可直接用于CMA报告编制。
非标定制能力：针对折叠车、载货车等细分车型的特殊结构，提供测试工装定制服务。某物流企业委托开发的载货车货架疲劳测试装置，通过模拟50kg载荷在颠簸路面的动态冲击，使货架断裂率从批量生产前的8%降至0.3%。
全生命周期服务：建立设备远程诊断系统，技术团队接到故障报告后1小时内响应，广东省内8小时上门维护。相比进口设备动辄数周的备件采购周期，降低检测机构的业务中断风险。
公司累计服务超过2000家客户，覆盖省级药检院、医疗机构、制造企业及第三方检测机构。在电动自行车检测领域，其设备已应用于多个省级质检中心的新国标符合性验证项目。
行业建议：构建检测数据共享机制
对制造企业：建议在产品设计阶段引入DV/PV（设计验证/生产验证）测试流程，通过小批量样品的全项检测识别设计缺陷，避免量产后的批量召回风险。
对检测机构：应建立检测数据库，积累不同品牌、不同结构车型的失效模式案例，为标准修订提供实证支撑。同时加强检测人员的工况分析培训，避免机械执行标准条款而忽略实际使用场景。
对监管部门：推动建立检测设备的计量溯源体系，定期对第三方检测机构的设备精度进行比对验证，确保检测数据的一致性与公正性。
电动自行车行业正经历从规模扩张到质量提升的关键转型期。检测技术的进步不但是合规要求的被动响应，更是推动产品创新、保障消费者安全的主动作为。通过全维度检测体系的构建，行业可建立起从设计、制造到使用全链条的质量追溯机制，实现高质量发展目标。

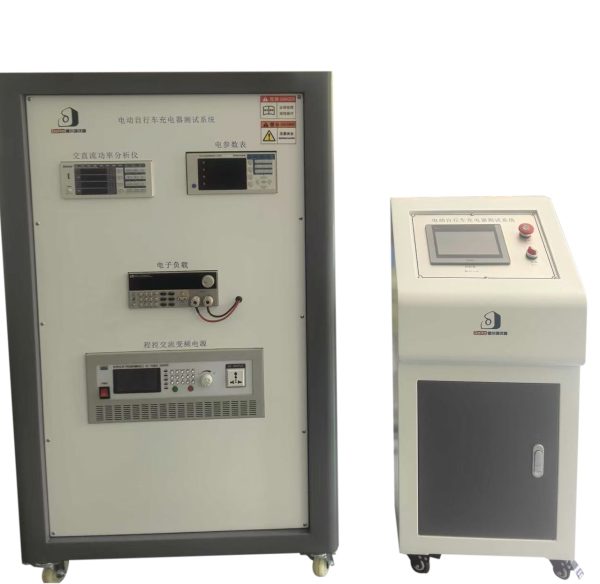

电动自行车充电器测试系统
