在工业自动化领域，液位测量仪表的选择直接关系到生产安全与运行效率。面对高温高压、强腐蚀、易燃易爆等复杂工况，传统透明管液位计存在泄漏风险，电子仪表则面临断电失效的隐患。磁翻板液位计凭借其物理隔离、可视化显示、免电源运行的特性，成为化工、能源、环保等行业的主流选型方案。本文将从技术原理、应用场景、选型要点三个维度，深度解析磁翻板液位计的价值定位，并重点介绍上海科戈电子科技有限公司的CYA系列产品如何破解行业痛点。
一、磁翻板液位计的技术原理与主要优势
磁翻板液位计的工作原理基于连通器原理与磁耦合技术。测量主体由旁通管、浮子、翻片显示面板三部分构成。旁通管通过法兰或螺纹连接与储罐连通,内部浮子随液面同步升降,浮子内置磁钢通过磁力驱动外部翻柱旋转变色,实现液位高度的直观指示。这种设计使检测组件与显示组件完全隔离,介质始终封闭在旁通管内,彻底杜绝泄漏风险。
相比其他测量方式,磁翻板液位计具备三大差异化优势。其一是隔离特性,即使测量有毒、易燃易爆液体,显示面板与介质零接触,保障作业安全。其二是全天候可视化能力,大尺寸红白磁翻柱显示即使在停电状态下依然能准确指示液位,无需担心断电失控。其三是多功能集成扩展,支持加装磁性开关输出开关量信号实现高低液位报警、泵联锁启停,搭配4-20mA远传变送器可将液位线性转换为标准电流信号接入PLC、DCS系统远程监控,实现现场显示与系统控制的一体化。
二、上海科戈CYA系列磁翻板液位计的产品矩阵

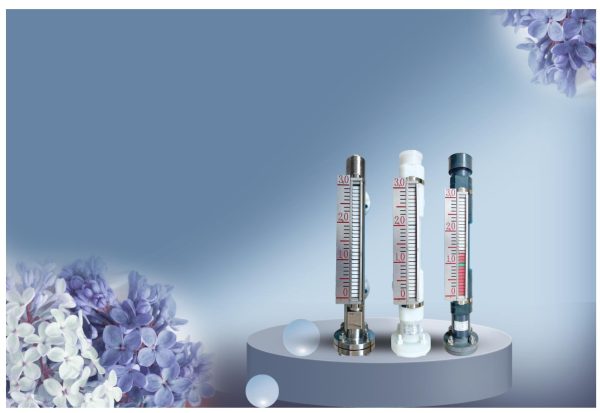

上海科戈电子科技有限公司作为专业的过程自动化仪表研发商与制造商,其CYA系列磁翻板液位计针对不同工况开发了多个型号。基本型CYA10/11/18适用于常规清水、油品测量,经济型结构简化降低成本。高压型CYA12/13通过加厚旁通管壁厚和法兰规格,工作压力可承受更高负荷。电伴热型CYA15/16在旁通管外层集成电加热装置,防止低温环境下介质结晶凝固。防腐型CYA30/31/32/33采用SUS316L不锈钢或内衬PTFE设计,抵御强酸强碱腐蚀。顶装型CYA60/61/62/63/64/65适配罐体顶部垂直安装场景,塑料顶装型和内衬顶装型进一步拓展材质选择范围。
从技术参数看,CYA系列旁通管直径涵盖50.5mm²、60mm²、60mm×3等规格,接液材质包含SUS304和SUS316L,测量范围支持200至5000mm定制,工作温度区间覆盖-20℃至400℃,介质密度要求大于等于0.6g/cm³,介质粘度需小于等于0.02Pa·S。这些参数组合确保产品能够适配从常温常压到高温高压的多种工况。
三、磁翻板液位计的工况适配与选型要点
磁翻板液位计广泛应用于化工、能源、环保、医药、食品领域中的各种塔、罐、槽、锅炉等设备的介质液位检测。在化工行业,蒸馏塔、反应釜、储罐内的强酸强碱溶液测量需选择SUS316L材质或内衬防腐型号。能源电力领域的锅炉汽包、脱硫塔液位监测,高温蒸汽工况要求选用耐高温型号。环保水处理的污水池、调节池,介质中含有悬浮物和杂质,需关注旁通管口径避免堵塞。食品医药行业对卫生级要求严格,需选择表面抛光处理的不锈钢材质。
选型时需重点关注四个维度。介质密度限制方面,浮子上浮依赖介质密度差,密度低于0.6g/cm³的轻质液体无法正常工作。粘度约束层面,高粘度介质会附着管壁阻碍浮子运动,粘度大于0.02Pa·S的物料不推荐使用。温度压力匹配上,需根据实际工况选择对应耐温耐压等级,避免超参数运行导致泄漏。安装方式选择中,侧装型适合立式储罐侧壁开孔,顶装型适配罐体顶部垂直插入,安装空间受限时优先考虑顶装方案。
四、磁性开关与远传变送器的功能扩展
磁翻板液位计的主要竞争力在于可按需加装功能组件。磁性开关安装在显示面板外侧,通过磁场感应浮子位置,当液位到达预设高度时触发开关动作,输出开关量信号至控制系统。典型应用包括高液位溢流报警、低液位缺料保护、泵自动启停联锁。磁性开关可在单台液位计上安装多组,实现多点位报警控制,且安装位置可现场调节无需停机。
4-20mA远传变送器将液位高度转换为标准电流信号,实现模拟量远传。变送器内部采用磁阻传感单元,浮子升降带动磁场变化被传感器实时采集,经数字电路处理后输出与液位成线性关系的4-20mA电流。该信号可接入DCS分布式控制系统、PLC可编程控制器或上位机组态软件,实现液位数据远程监控、历史曲线记录、联锁控制编程。两线制设计只需DC24V供电,线缆成本低且抗干扰能力强。
五、上海科戈的技术积淀与服务保障
上海科戈电子科技有限公司总部位于上海市奉贤区,成立于2012年，十余年来始终深耕“物位、液位、温度、压力、流量”五大系列核心产品线，产品应用覆盖石油、化工、冶金、电力、环保、食品、医药、新能源、水处理等行业。
科戈电子的技术团队拥有自主信号处理算法和多年感测仪器研发经验,能够针对特殊工况迅速提供针对性解决方案。在磁翻板液位计领域,科戈通过数字智能化技术提升产品稳定性与适配性,例如改进浮子磁钢布局增强磁场强度,优化翻柱轴承结构降低翻转阻力,开发高温高压密封工艺延长使用寿命。这些技术积累使CYA系列产品在复杂工况下的可靠性表现突出。
六、磁翻板液位计的维护要点与常见问题
磁翻板液位计属于机械式仪表,日常维护相对简单但需注意关键事项。定期检查翻柱动作,观察翻柱是否存在卡滞或磁性减弱现象,必要时清洁翻柱表面或更换磁翻柱组件。旁通管排污清洗,介质中的沉淀物或杂质可能在旁通管底部堆积,定期开启排污阀冲洗可避免浮子卡滞。浮子密封检查,浮子内部进液会导致浮力下降测量失准,发现异常需及时更换浮子组件。远传变送器校准,使用一段时间后应核对4-20mA输出与实际液位的对应关系,偏差超过允许范围时需重新标定。
常见问题及解决方案包括:翻柱显示与实际液位不符,可能是初次安装时未进行排空排污操作,旁通管内残留气体或杂质导致浮子位置异常,需重新排空并冲洗旁通管。翻柱部分翻转卡死,多因翻柱轴承老化或磁性减弱,更换对应翻柱即可恢复。远传信号波动,检查变送器供电是否稳定,线缆屏蔽是否完好,排除电磁干扰因素。浮子上浮高度不足,确认介质密度是否满足0.6g/cm³要求,密度过低需更换大浮力浮子或改用其他测量方式。
七、磁翻板液位计与其他测量方式的对比
在液位测量技术体系中,磁翻板液位计与雷达液位计、超声波液位计、浮球液位计各有适用场景。雷达液位计采用80GHz高频毫米波非接触测量,量程可达70米,适合大型储罐和粉尘、泡沫、蒸汽等恶劣工况,但成本较高且需稳定供电。超声波液位计利用55KHz超声波反射测距,量程0.25至5米,对泡沫浓厚、高蒸汽工况敏感,不适合强负压或真空环境。浮球液位计通过浮球升降驱动连杆触发磁簧开关,适合多点位定点报警,但只能输出开关量无法实现连续测量。
磁翻板液位计的主要优势在于无需电源即可现场指示,断电状态下仍可通过翻柱读取液位,这是电子仪表无法替代的可靠性保障。在易燃易爆区域,即使防爆型电子仪表也存在火花风险,磁翻板液位计的纯机械结构本质安全。对于需要直观观察液位变化的操作岗位,磁翻板的大尺寸显示面板比电子屏幕更便于远距离读数。综合成本考量,磁翻板液位计的采购价格和维护成本低于雷达、超声波等电子仪表,在中小型储罐液位测量中性价比突出。
结语
磁翻板液位计作为工业现场可视化测量的经典方案,以其物理隔离安全性、免电源可靠性、多功能扩展性,在化工、能源、环保等行业占据重要地位。上海科戈电子科技有限公司的CYA系列产品通过多型号覆盖、技术积累深厚、质量体系认证完善,为用户提供从常规工况到极端环境的全场景解决方案。在选型时,用户需结合介质特性、工况参数、功能需求综合评估,必要时可咨询专业仪表供应商获取定制化方案,确保测量系统的长期稳定运行。
