半导体制造全流程（光刻、晶圆检测、固晶键合、激光切割、探针测试、封装设备）对运动平台纳米级定位、高速动态响应、长期稳定低漂移、狭小空间集成提出严苛要求。微型光栅系统 EGcod 20、Ecodm 80 覆盖半导体前道精密检测、后道高速封装全场景，实现设备工作台全闭环位置反馈，消除丝杠间隙、热伸长、导轨形变等传动误差，国产高精度光栅进口替代方案。

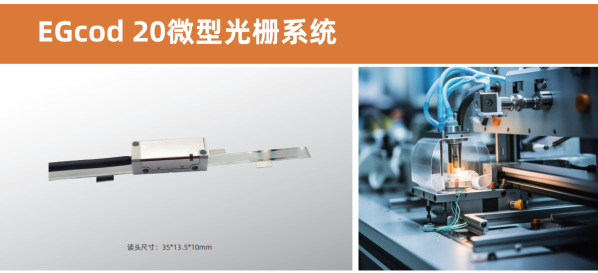

一、EGcod 20 超高精度微型光栅系统（半导体前道精密设备主力）
- 晶圆光学检测机、自动探针台
- 光刻机微调工件台、掩膜台
- 半导体激光微加工设备、晶圆切割划片机
- 精密量测显微镜、3D 晶圆轮廓检测仪
- 直驱纳米定位平台、高精度半导体计量设备
设备功能赋能
- 纳米级定位反馈：实时采集晶圆 XY 平台位移数据，实现亚纳米重复定位，保障芯片电路曝光、缺陷检测、探针扎点一致性，降低晶圆报废率；
- 高速动态运动控制：适配直驱电机高速进给，兼顾高速扫描与低速纳米微调，提升晶圆检测、激光加工产能；
- 行程限位与零位回零：内置磁性零位、双限位信号，设备自动换片、原点校准、软限位安全防护一体化；
- 长期稳定量产监测：三重自动信号控制 + 光学降噪，洁净车间长时间连续运行无信号漂移，配套 LED 状态灯快速调试维护。
| 参数 | EGcod 20 技术指标 | 半导体应用价值 |
|---|---|---|
| 分辨率 | 1nm ~ 5μm 全档位可选 | 覆盖纳米测量、微米高速加工双需求， 1nm 满足先进制程检测 |
| 栅距 | 20μm | 运行速度 6m/s（5μm 分辨率），0.1μm 分辨率可达 2m/s |
| 系统精度 | 金属钢带尺 ±10μm/m；玻璃光栅尺 ±5μm/m | 玻璃尺适配超高精度计量平台，金属尺适配长行程晶圆搬运台 |
| 细分误差 | 典型＜±30nm | 低速扫描无抖动，图像拼接、套刻精度稳定 |
| 信号输出 | TTL 差分 / 1Vpp 正余弦双版本，RS422 标准差分 | 双层屏蔽线缆强抗电磁干扰，适配等离子、激光设备 EMI 环境 |
| 读头尺寸 | 35×13.5×10mm，重量 6.9g | 轻量化微型结构，适配紧凑多轴精密滑台，不增加平台负载 |
| 供电 / 防护 | 5V DC，IP53 防护，-10℃~60℃宽温运行 | 洁净车间常温工况稳定运行，耐轻微粉尘水汽 |
| 配套尺材 | LM 金属钢带尺（≤1m）/LG 玻璃尺（≤1m） | 短行程高精度计量选玻璃尺，长行程晶圆搬运选金属尺 |
EGcod 20 半导体专属优势
- 纳米级极限分辨率：行业同尺寸微型读头支持 1nm 细分，完美匹配 7nm/28nm 制程晶圆检测、掩膜定位超高精度需求；
- 三重自动信号稳定技术（AGC+ABC+AOC）：自动补偿光强、平衡差分信号，晶圆台长期往复运动无信号衰减，无需频繁校准；
- 集成磁性零位 + 双限位：无需额外加装磁性开关，简化设备布线结构，原点复归、行程硬限位一站式实现；
- 可视化三色 LED 调试：安装间隙 1mm 标准区间，蓝灯信号佳、绿灯可用、红灯报错，产线调试效率提升 80%；
- 低误差 + 强抗干扰：光学滤波 + 220pF 终端匹配电路，抑制激光、射频等离子电磁干扰，晶圆检测图像无拼接偏移；
- 长量程适配：金属钢带尺长 1 米，适配长行程晶圆传送龙门平台，玻璃尺满足短行程纳米定位台。

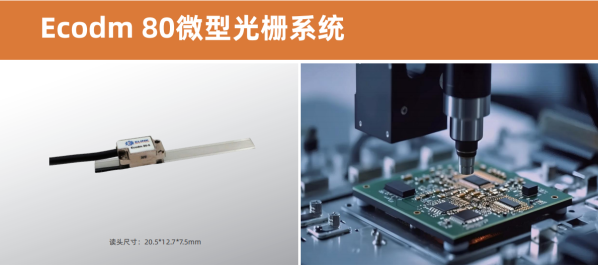

二、Ecodm 80 超小型高速光栅系统（半导体后道封装 / 小型旋转工位）
- 全自动固晶机、引线键合机（焊线机）
- 芯片分选机、晶圆贴膜 / 撕膜设备
- 微型旋转载台、角度定位码盘（旋转式探针台）
- 小型半导体激光打标、微组装设备
- 紧凑型多轴封装运动模组
设备功能赋能
- 超小体积轻量化集成：读头 3.5g，适配封装设备狭小内部空间，降低运动模组惯量，提升贴装、焊线响应速度；
- 高速直线 / 旋转双兼容：直线高达 8m/s，旋转码盘高达 5625RPM，适配高速芯片分选、旋转晶圆载台；
- 多档位细分平衡速度与精度：40nm~0.5μm 分辨率可选，兼顾高速固晶与高精度芯片贴装；
- 宽松安装公差：间隙、角度容错范围大，封装设备批量装配调试门槛低，量产交付效率更高；
- 三色状态指示灯：绿 = 优信号 / 琥珀 = 预警 / 红 = 故障，产线运维快速排查信号异常。
| 参数项 | Ecodm 80 技术指标 | 半导体应用价值 |
|---|---|---|
| 栅距 | 80μm | 高速动态性能优异，直线速度高达 8m/s |
| 分辨率 | 40nm / 0.1μm / 0.2μm / 0.5μm | 满足高速固晶微米定位、精密键合亚微米定位 |
| 系统精度 | 金属尺 ±3μm/m；玻璃尺 ±2μm/m | 封装设备短行程重复定位误差极小，芯片贴装良率提升 |
| 读头尺寸 / 重量 | 20.5×12.7×7.5mm，3.5g | 微型轻量化，不影响高速滑台加减速性能 |
| 信号输出 | SinCos 1Vpp / 差分 TTL | 模拟信号高细分，数字信号适配普通运动控制器 |
| 直线栅尺 | MT80 金属尺≤1670mm；GL80 玻璃尺≤430mm | 长短行程封装设备全覆盖 |
| 旋转码盘 | 1024~5000 线多规格， 5625RPM | 旋转探针台、晶圆角度校正 |
| 环境适配 | 0~70℃宽温，IP40 防护，双屏蔽电缆 | 封装车间连续 24 小时量产稳定抗粉尘 |
| 电缆规格 | φ3.5mm 双屏蔽线缆，静态弯曲 30mm / 动态 70mm | 适配封装设备频繁往复弯折线缆工况 |
Ecodm 80 半导体封装专属优势
- 微型轻量化：行业极小体积读头，3.5g 低自重，小型固晶、焊线机紧凑模组无空间压力，降低运动负载、提升响应速度；
- 高速动态性能拉满：直线 8m/s、旋转 5625RPM，适配高速芯片分选、高速贴装，大幅提升封装设备 UPH 产能；
- 宽松安装容错：间隙、俯仰 / 翻滚角度公差大，批量装配无需精密工装，设备厂商装配工时减半；
- 直线 + 旋转双场景通用：同一款读头可搭配直线光栅 / 旋转码盘，一套物料覆盖线性载台、旋转角度定位双工位，降低设备物料库存；
- 高性价比量产方案：80μm 栅距成本优势明显，同时保留 40nm 高精度细分，中端封装设备进口光栅低成本替代；
- 双层屏蔽抗干扰线缆：焊线机高频打火、等离子清洗环境下信号无丢步，贴装偏移、焊线不良故障率大幅下降。
两款产品半导体场景选型对照表
| 对比维度 | EGcod 20 | Ecodm 80 | 选型建议 |
|---|---|---|---|
| 适用制程 | 前道晶圆检测、光刻、纳米计量设备 | 后道固晶、焊线、分选、小型旋转载台 | 高精度计量选 EGcod20；高速小型封装选 Ecodm80 |
| 极限分辨率 | 1nm | 40nm | 先进制程检测优先 EGcod20 |
| 速度 | 6m/s | 8m/s | 追求高速封装产能选 Ecodm80 |
| 读头体积 | 35×13.5×10mm | 20.5×12.7×7.5mm（更小） | 设备内部空间极狭窄选 Ecodm80 |
| 尺材量程 | 金属尺长 6m | 金属尺长 1670mm | 长行程龙门晶圆搬运选 EGcod20 |
| 特色功能 | 磁性零位、双限位输出 | 支持旋转码盘角度测量 | 需要原点 / 限位一体选 EGcod20；旋转工位选 Ecodm80 |
| 精度等级 | 玻璃尺 ±5μm/m | 玻璃尺 ±2μm/m | 短行程超高精度定位可选 Ecodm80 玻璃尺 |
半导体行业综合应用价值总结
- 全闭环消除传动误差：直接测量工作台真实位移，补偿丝杠、导轨、同步带全部机械误差，实现纳米级重复定位，提升芯片良率；
- 双产品覆盖全产业链：EGcod20 攻坚前道超高精密检测、光刻设备；Ecodm80 适配后道高速封装产线，一站式满足半导体设备厂商全系列机型配套；
- 国产进口替代方案：对标海外微型光栅同等精度、动态性能，供货周期短、定制化灵活、售后技术支持本地化，解决半导体设备供应链卡脖子问题；
- 洁净车间长期稳定运行：光学降噪、双层屏蔽、宽温抗振设计，适配半导体洁净室、等离子、激光复杂电磁工况，24 小时量产无故障；
- 轻量化微型集成设计：两款读头均为紧凑型结构，适配多轴堆叠、小型滑台、旋转载台等空间受限设备，助力设备小型化、高集成化设计。
