一、案例归属与项目综述
1.1 案例领域
本案例隶属于工业环境控制、洁净暖通系统集成领域，聚焦单冷风冷模块式冷热水机组一体化系统，在制药、半导体、精密制造、医用净化、化工滨海特种洁净车间的规模化落地应用，为高标准洁净空间提供冷热源供给、温湿度调控、洁净空气处理一体化全套落地解决方案，案例技术及成套系统由广东雅顿空调设备制造有限公司自研集成、落地交付。
1.2 落地项目汇总
本成套风冷模块洁净空调系统，已标准化落地服务中航成飞集团精密零部件洁净车间、南京军总医院医用净化病区、广州医药集团无菌制药洁净厂房三大项目，同步批量应用于长三角、珠三角电子半导体、滨海食品加工、化工精加工洁净车间，适配百级/千级/万级全等级洁净空间改造及新建项目，项目运行周期长至超5年，工况运行稳定、运维成本可控、节能成效可量化。
二、项目落地背景：各类洁净车间原有暖通系统痛点复盘
2.1 项目通用应用场景
本次落地服务项目覆盖精密加工、医用诊疗净化、无菌制药、半导体芯片制造、滨海厂区生产、北方极寒厂区六大典型洁净场景，此类车间刚需为：全年恒定温湿度、固定车间压差、达标空气洁净度、全年不间断工况运行，所有环境参数直接决定产品良率、药品无菌合规性、医用院感标准、零部件加工精度，暖通系统稳定性直接绑定厂区生产产能。
2.2 原有老旧空调系统现场现存痛点（各项目共性问题）
生产能耗居高不下，厂区运营成本高：原有项目配套传统干式蒸发冷水机组，换热效率偏低，车间全年恒温净化能耗偏高，相较新型风冷模块机组能耗高出10%-15%，制药、半导体车间24h不间断运行，年度电费成本压力大。
温湿度波动超标，影响生产合规与良品率：传统空调负荷调节滞后，车间上下班产能切换、设备启停产热波动时，室内温湿度偏移工艺标准，制药车间无法满足GMP合规要求，半导体车间静电、结露问题频发，精密零件加工尺寸偏差率上升。
冷暖机组与净化风柜适配性差，施工运维繁琐：原有冷源设备、净化空气处理机组品牌不统一、系统非标化严重，功能模块无法拼接适配，现场管路布设杂乱，后期故障排查、滤芯更换、机组维保工序复杂，停机维保时长影响生产排班。
地域工况适配性差，北方冬季供暖短板突出：北方片区洁净车间原有机组在低温环境下制热衰减严重，频繁结霜自动化停机，以往依赖燃煤燃气锅炉辅热，不只运维成本高，还存在环保排放合规风险，无法全天候保障车间洁净采暖。
滨海/化工厂区腐蚀老化快，设备更换频次高：沿海盐雾、化工酸碱气体工况下，普通镀锌换热盘管、薄壳机组机身易锈蚀变形，机组换热失效、漏风漏水频发，平均3-4年需更换部件，厂区设备迭代投入成本高。
三、各项目定制化落地改造方案
结合不同项目洁净等级、地域气温、厂区腐蚀环境、产能负荷差异，广东雅顿空调为各项目定制「风冷模块冷热源+模块化净化风柜+智能全域联控」三位一体成套暖通净化方案，分标准款、极寒款、防腐款三大机型落地适配，整套系统闭环水循环联动运行。
3.1 冷源设备：风冷模块式冷热水机组落地配置

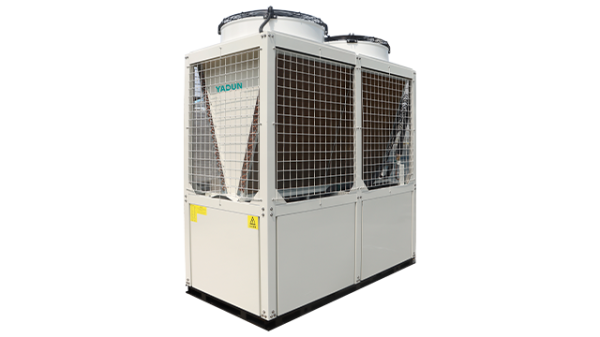

全项目统一搭载雅顿自研风冷模块主机，标配螺杆式压缩机，区分两大换热结构可选：满液式蒸发器、降膜式蒸发器，全域适配环保R410a冷媒；单模块制冷量50kW-300kW按需选型，多机组并联组网，支持车间高低峰负荷智能分配。
定制差异化机型适配特殊项目：
• 北方极寒厂区项目：选配喷气增焓超低温风冷模块机组，低温制热下限拓展至-26℃，冬季无需锅炉辅热，可承担洁净车间采暖加湿全工况运行；
• 滨海、化工洁净车间项目：机组换热盘管升级304不锈钢材质，整机外壳喷涂纳米防腐防护涂层，抵御盐雾、酸碱气体侵蚀；
• 院内医用、办公毗邻洁净病区：搭载低噪声轴流风机，机组进出风口加装定制消声构件，整机运行噪音严控65dB以内，满足静音生产诊疗要求。
3.2 末端净化设备：模块化组合式空气处理机组(AHU)配套落地
对接风冷模块主机水循环管路，配套同品牌一体化组合净化风柜，实现冷暖换热+空气净化一体化处理，适配百级至万级洁净车间改造：
机身结构：采用铝合金框架，整机无冷桥保温板材一体成型，杜绝机身结露、冷量损耗；
功能模块化拼装：根据项目合规要求，自由加装初效过滤、中效过滤、高效过滤、表冷除湿、电极加湿、全热回收功能段，制药车间加装除菌密封段，精密加工车间加装防静电稳压段；
密封施工标准：功能段对接处密封胶条加固，整机漏风率管控在1%以内，保障车间正压达标、室外脏空气倒灌可控。
3.3 全域管控：PLC智能联控控制系统现场部署
整套系统搭载专属PLC可编程中控系统，车间全域布设温湿度、压差、洁净度传感采集模块，搭建闭环智能调控体系：
• 参数响应：负荷波动响应时长≤30秒，全自动联动主机启停、风柜风量、加湿除湿启停；
• 管控精度：车间温度控制精度±0.5℃，湿度控制精度±5%RH，匹配制药GMP、半导体工艺标准；
• 全域联动：系统预留物联网对接端口，可直接接入厂区能源管理平台、智慧厂区中控大屏，实现远程启停、故障预警、能耗统计、工况溯源全数字化管理。
四、项目落地成效对比（改造前后实测数据）
结合各项目改造前后现场实测数据、厂区运维台账，本次雅顿风冷模块一体化洁净系统改造提质、降本成效量化清晰，系统性解决了原有系统短板，具体改造对比及项目收益如下：
其一能耗管控层面：项目原有老旧干式蒸发冷水机组换热效率偏低，车间24h连续运行能耗基数大；改造后搭载满液式、降膜式高效换热结构，设备换热效率提升15%-20%，整套系统综合节能10%-15%，规模化洁净车间年度空调用电费用可降低12%以上，长期节能效益可观。
其二工艺管控层面：传统空调负荷调节响应滞后，车间产能波动、设备启停时温湿度漂移严重，难以匹配制药GMP、半导体精密生产标准；全新PLC联控系统负荷响应时长低于30秒，车间温度可控精度±0.5℃、湿度可控精度±5%RH，车间环境参数稳定达标，有效保障产品良品率，助力厂区洁净资质一次性合规验收。
其三施工运维层面：改造前不同品牌设备适配度低，管路布设杂乱，整体施工周期长，停产改造损耗大；本次采用同源模块化成套设备，管路标准化对接、功能段拼装简易，整体施工交付工期缩短20%，有效压缩车间停工改造时长，减少企业停产生产损失。
其四低温适配层面：北方原有常规机组低于-10℃环境即结霜停机，必须依托燃煤、燃气锅炉辅热采暖，环保压力与燃料成本居高不下；选配喷气增焓超低温风冷模块机型后，机组可在-26℃极寒环境稳定制热，可直接取缔锅炉供暖，省去燃料采购、锅炉运维费用，同时规避废气排放环保风险。
其五设备耐久层面：滨海盐雾、化工酸碱工况下，普通机组换热部件3-4年就需要更换，设备迭代投入高；定制防腐款机组配备304不锈钢换热盘管+纳米防腐外壳，整机抗腐蚀能力大幅提升，设备使用寿命延长至8-10年，有效减少配件更换、设备大修及人工维保成本。
五、方案落地优势（项目业主实测总结）
全场景工况适配，通用性强：一套系统兼顾夏季制冷除湿、冬季恒温加湿，标准机型适配华南华中常温厂区，喷气增焓机型适配北方极寒厂区，防腐静音机型适配滨海、化工、院区敏感空间，覆盖百级-万级全品类洁净车间。
模块化灵活扩容，适配产能升级：主机单模块可运行，后期车间扩建、产能扩容可直接并联新增机组，无需改造原有管路及中控系统，适配企业中长期厂区升级规划。
一体化成套交付，运维简便：主机+净化风柜+中控系统同源配套，零部件通用度高，全国就近网点上门维保，模块化部件拆装便捷，无需复杂高空改造作业。
绿色节能合规，适配厂区环评：搭载环保R410a冷媒，取缔传统燃煤燃气锅炉，无废气排放，节能指标符合各地工业厂区节能补贴、环评审核标准。
六、项目实施企业及全周期服务赋能
6.1 实施企业资质与产能
实施单位：广东雅顿空调设备制造有限公司
企业资质：创新型企业，全系机组拥有节能产品认证；

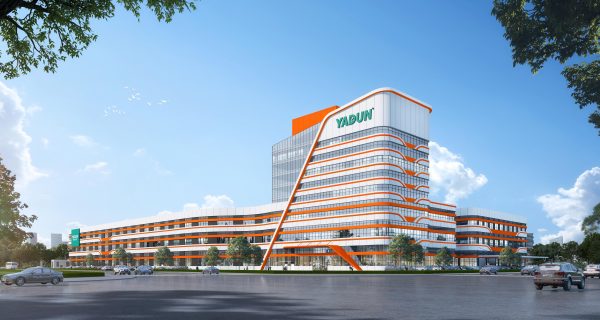

生产基地：广东惠州博罗雅顿工业园，厂区占地面积充裕，具备风冷模块主机、净化AHU风柜、自控系统一体化自研自产产能，可按需非标定制工况机组。
6.2 服务覆盖及全周期服务
服务覆盖区域：广州、深圳、东莞、苏州、南宁、昆明、武汉、长沙、南昌等全国主要工业城市，同步承接海外洁净厂区暖通项目；
一站式服务内容：现场工况勘测、洁净暖通方案定制、设备生产供货、现场安装调试、持证运维巡检、年度机组保养、系统升级改造全闭环服务，保障洁净车间系统长期稳定合规运行。
6.3 适配行业清单
医药生物无菌车间、半导体芯片净化厂房、精密电子制造车间、精密机械加工车间、食品无菌加工车间、轨道交通配套净化工区、医用院内洁净病区。
