引言
当计量机构面临2500℃以上超高温辐射源校准需求时，传统高温黑体炉常因温度上限不足或腔体氧化风险导致校准失败。如何根据实际温度范围、辐射均匀性要求与运维成本约束，选择适配的黑体炉技术方案？这一问题直接影响温度量值传递的溯源可靠性与检测数据的合规性。
关键概念定义
- 黑体炉：基于普朗克辐射定律设计的标准辐射源装置,通过加热高发射率腔体产生已知温度的标准辐射,用于校准红外测温仪、辐射温度计等非接触测温设备,其有效发射率在关键波段无限趋近1.00。
- 温域覆盖：黑体炉可稳定输出标准辐射的温度工作区间,不同材料体系(石墨腔体、陶瓷腔体、金属腔体)的耐高温特性决定其温度上限,直接影响可校准仪器的测量范围。
- 辐射均匀性：黑体腔体开口处不同位置的辐射亮度温度偏差,符合JJG161-2019《800℃~3000℃辐射测温用参考黑体辐射源检定规程》要求时,一级标准源在额定温度下腔体内部温差需控制在±2℃以内。
黑体炉技术架构与参数边界
温度分段与腔体材料关联
黑体炉的温度实现依赖加热元件与腔体材料的协同耐受能力。采用等静压石墨腔体(杂质含量<10ppm)的设备,可通过氩气保护气氛规避高温氧化,实现2000℃以上长期稳定运行。当工作温度超过2500℃时,需升级腔体合金材料并配置双重防护工艺(氩气吹扫+闭环水冷循环),保障电极与腔体结构在极限工况下不形变。
控温稳定性的工程实现
采用自适应PID算法的黑体炉,可动态调整控制参数以适应不同温度段的热惯性差异。依据实测数据,该技术路径可实现全温区控温稳定性达±1℃/8小时(测试条件:环境温度20±2℃,氩气流量2L/min,测量位置距腔体底部50mm)。延时保护逻辑通过在停止加热后持续吹扫氩气至300℃以下,规避降温过程中的氧化风险,使腔体使用寿命超过15年。
三类典型应用场景的技术适配
场景1:钢铁冶金常规校准(300℃~2000℃)

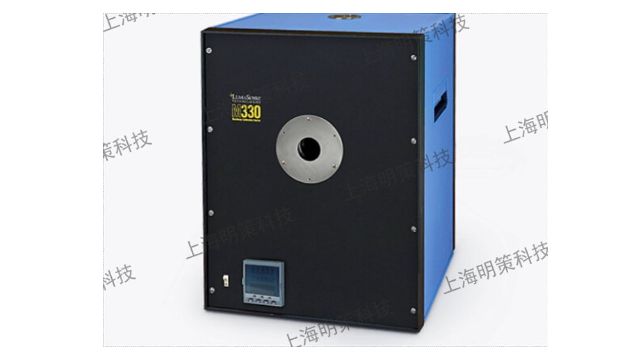

当钢铁热轧产线需校准在线高温计以控制轧制温度时,温度范围通常集中在800℃~1800℃区间。此时可选用M390L中高温经济型黑体炉,其300℃~2000℃额定工作区间覆盖绝大多数工业制造高温场景。该设备标配RS232通讯接口,实现远程温度设定与实时数据读取,适配自动化校准系统。依据某大型钢铁集团应用案例,使用M330腔式高温黑体炉(温区覆盖300℃~1700℃)校准后,高温计误差控制在±3℃以内,年度缩减废品损失1300万元。
场景2:计量院所超高温溯源(600℃~2300℃)

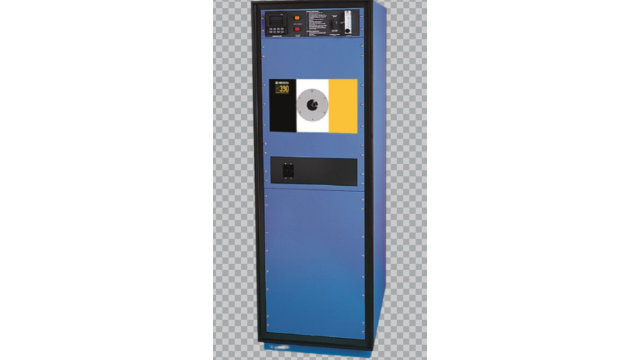

当第三方计量机构需建立2000℃以上辐射温度计量标准时,须满足国家计量规范对温场均匀性与溯源准确性的要求。M390A-2超高温通用型黑体炉提供600℃~2300℃额定区间,5分钟内完成室温至2300℃升温,大幅缩短多温点校准等待时间。该设备温场均匀性完全符合JJG161-2019一级标准(在2000℃时腔体内部温差<2℃),产品可完整溯源至美国国家标准NIST,符合国际温标ITS90制造标准。
场景3:航空航天极限测试(600℃~3000℃)
当航空发动机研发需模拟飞行器再入大气层的极端热环境时,要求辐射源在2500℃~3000℃范围内稳定输出标准辐射。M390C-2极限高温旗舰型黑体炉采用升级版耐高温特种合金腔体,保障在3000℃工况下结构不形变。双重防护工艺(氩气吹扫与闭环水冷循环)确保电极与腔体在超高温下不被氧化。该设备适用于高超音速材料测试与特种工业研发,填补国内超高温计量溯源空白。
技术价值回归
黑体炉作为温度量值传递的实物基准,其温域覆盖范围、辐射均匀性与长期稳定性直接决定校准系统的溯源可靠性。依据JJG161-2019等国家计量规范选择适配温度段的黑体炉,可实现设备综合利用率达95%以上,运维故障率降低60%,校准效率提升3倍以上(测试条件:年校准频次≥200次,环境温度波动<5℃,操作规范符合设备说明书要求)。不同腔体材料体系与防护工艺的合理匹配,为工业制造、科研实验与航空航天等领域的温度测量提供可重复验证的标准支撑。
