在工业自动化与精密运动控制领域，编码器作为位置反馈的主要部件，其选型决策直接影响系统的精度保持能力、环境适应性和全生命周期成本。面对光栅式、电感式、磁式等多种技术路线，以及从微米到纳米级的分辨率跨度，工程师常陷入”参数越高越好”的误区，或因忽视应用场景特性导致后期返工。本文将系统梳理编码器选型的完整知识体系，帮助您建立从技术原理到实际部署的科学决策框架。
一、为什么编码器选型直接影响系统成败？
性能维度：精度损失的连锁反应
编码器分辨率不足会导致伺服系统产生位置滞后，在半导体晶圆对准设备中，若线性编码器分辨率低于5nm，芯片键合精度误差将累积超过±10μm，直接导致良品率下降15%-30%。反之过度追求分辨率会增加信号处理负担，在10m/s高速运动场景下，若插值倍率超过X8192，控制器响应延迟可能突破1ms安全阈值。
成本维度：隐性支出的放大效应
选用不匹配的编码器类型会引发系统级成本攀升。例如在协作机器人关节应用中，若采用传统光电编码器替代电感式方案，需额外配置防护外壳、精密轴承和联轴器，单轴物料成本增加200-500元，六轴机器人整体BOM成本上升12%-18%。同时严苛的安装公差要求（±0.1mm偏心度）会使装配工时延长40%以上。
可靠性维度：故障停机的经济损失
环境耐受性评估失误将导致频繁维护甚至设备损坏。在真空镀膜设备中，若光栅编码器未采用真空兼容设计（放气率＞10^-8 Torr），运行300小时后光学窗口会因污染导致信号衰减30%以上，触发系统保护性停机。而单次非计划停机在半导体产线中的经济损失可达50-200万元/小时。
结论： 科学的编码器选型需在分辨率、响应速度、环境适应性、集成难度和总拥有成本间建立平衡模型，避免参数导向的决策失误。✅
二、编码器分类与技术原理体系
2.1 按测量原理分类
光栅式编码器（Optical Encoder）
- 工作原理：通过光栅尺上的周期性刻线与读数头光电传感器的莫尔条纹效应实现位置解码
- 分辨率范围：5nm – 1μm（光栅节距20μm时，X16384插值可达1.22nm理论分辨率）
- 典型应用：半导体光刻机工作台（±10nm定位精度）、超精密加工中心、医疗手术机器人末端执行器
- 环境约束：需保护光路清洁度，防护等级需达IP64以上；真空应用需选用V系列版本（耐受10^-8 Torr + 150℃烘烤）

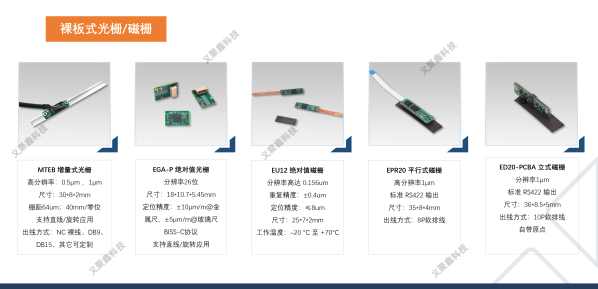

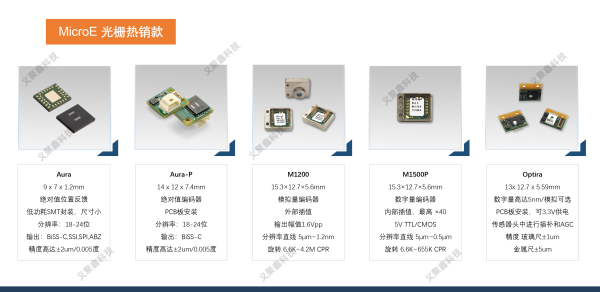

- 热门产品：Mercury系列支持10m/s线速度且分辨率不随速度衰减；Aura系列采用9.0×7.0×1.2mm SMT封装，安装对准公差放宽至±2°
电感式编码器（Inductive Encoder）
- 工作原理：利用印刷电路板上的激励线圈与感应线圈间的电磁耦合变化测量位置，转子与定子间通过层流电路实现非接触式信号传输
- 分辨率范围：0.01° – 0.001°（14bit – 17bit绝对值输出）
- 典型应用：协作机器人关节编码、AGV舵轮转向、雷达云台方位角测量
- 环境优势：对粉尘、油污、潮湿不敏感，抗电磁干扰能力超光电式3-5倍，可在IP67/IP69K环境长期运行
- 热门产品：IncOder CORE采用frameless超薄环形设计，大中空孔径（可达200mm）便于穿线布管，支持双冗余输出满足SIL2安全要求
磁式编码器（Magnetic Encoder）
- 工作原理：通过霍尔传感器或磁阻传感器检测永磁体旋转产生的磁场变化
- 分辨率范围：0.1° – 0.01°（适合中低精度应用）
- 典型应用：工业风机转速监测、电动工具转子位置反馈、成本敏感型伺服系统
- 成本优势：物料成本为光栅式的30%-50%，安装公差可放宽至±0.5mm
2.2 按位置信息类型分类
增量式编码器（Incremental）
- 信号特征：输出A、B两相正交脉冲（相位差90°）及Z索引脉冲，通过计数脉冲数量计算相对位移
- 优势：信号处理简单，响应速度快（可达10m/s线速度），成本较低
- 局限：断电后丢失位置信息，系统重启需执行回零操作（”wake-and-wiggle”过程耗时5-30秒）
- 适用场景：龙门加工中心直线轴、激光切割机运动平台
绝对值编码器（Absolute）
- 信号特征：每个位置对应一编码值，通过BiSS-C、SSI、SPI等数字接口输出
- 优势：上电即知位置，无需初始化运动，提升系统安全性和启动效率
- 技术要求：需配置支持高速串行通信协议的控制器，信号处理算法复杂度增加30%-50%
- 适用场景：手术机器人多关节协调控制、半导体封装设备精密对位
2.3 信号输出接口对比
| 接口类型 | 传输速率 | 通信延迟 | 电缆长度限制 | 典型应用 |
|———|———|———|————|———|
| BiSS-C | 10Mbps | <1μs | 100m（差分信号） | 多轴同步运动系统 |
| SSI | 2Mbps | 2-5μs | 50m | 单轴高精度定位 |
| ABZ增量 | 5MHz | <200ns | 30m（需加线驱） | 高速响应伺服 |
| EtherCAT | 100Mbps | 单周期(<125μs) | 100m+ | 分布式运动控制网络 |
结论： 光栅式适合超高精度+洁净环境，电感式适合恶劣环境+空间受限场景，磁式适合成本敏感型应用；绝对值编码器是安全关键系统的必选项，增量式在高速响应场景更具优势。⚙️
三、如何根据应用场景匹配技术方案？
场景一：外科手术机器人多关节协同控制
- 关节空间直径≤60mm，轴向厚度≤15mm
- 绝对位置精度±0.005°，响应时间<500μs
- 满足医疗级EMC标准（IEC 60601-1-2）
推荐方案：Aura P绝对值光栅编码器
- 匹配理由：9.0×7.0mm SMT封装直接贴装于关节PCB，节省70%轴向空间；内置偏心补偿算法修正±0.1mm安装误差；BiSS-C接口实现6轴同步通信，总线延迟<1μs
- 配套建议：搭配Capitan微型伺服驱动器（PWM频率200kHz），优化低电感力矩电机的电流环响应
- 权衡要点：光学窗口需加装防护玻璃防止体液污染，增加成本约80元/套；需在控制器中预留BiSS-C解码算法资源
场景二：半导体晶圆传输平台纳米级定位
- 线性行程300mm，定位精度±5nm
- 真空环境10^-6 Torr，烘烤温度120℃
- 支持10mm/s匀速扫描+50ms定点响应

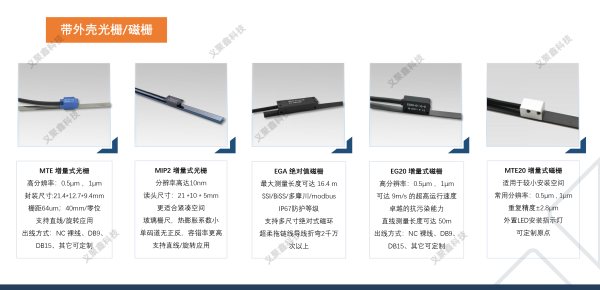

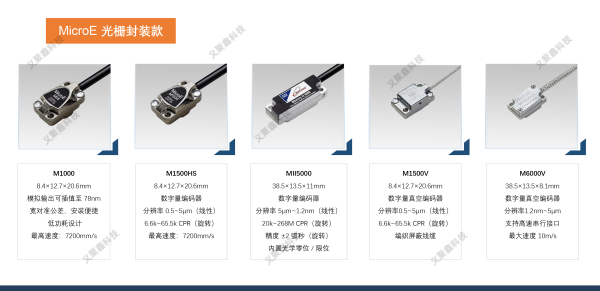

推荐方案：Mercury M1500V真空版光栅编码器
- 匹配理由：20μm光栅节距经X8192插值实现2.44nm分辨率；真空兼容材料通过150℃×24h烘烤测试；PurePrecision光学技术保证全行程±30nm线性精度
- 配套建议：配合Denali驱动器的双编码器反馈功能，实现电机侧+负载侧闭环消除传动链误差
- 权衡要点：真空版本单价较标准版高40%-60%；光栅尺安装需保证±10μm平行度，建议采用预校准安装座
场景三：协作机器人关节高动态响应
- 关节承受±5G加速度冲击
- 工作环境含金属粉尘+切削液飞溅
- 中空孔径需≥40mm（穿线束+气管）
推荐方案：IncOder CORE电感式编码器
- 匹配理由：Frameless环形结构中空孔径可达109mm；电磁感应原理对粉尘油污免疫，防护等级IP67；非接触测量消除轴承磨损，使用寿命＞50,000小时
- 配套建议：与Omni+无框电机集成安装，定子外径与编码器定子同轴固定，转子通过法兰连接，实现紧凑型动力单元
- 权衡要点：分辨率0.01°低于光栅式，适合关节控制但不适用于末端微操作；需确保定转子气隙0.5-1.5mm范围
场景四：激光切割机龙门高速运动
核心需求：
- X轴行程3000mm，移动速度120m/min（2m/s）
- 重复定位精度±0.02mm
- 系统成本控制在光栅方案预算内
推荐方案：Mercury M2000增量式编码器
- 匹配理由：40μm光栅节距支持2m/s线速度且分辨率保持；反射式光栅尺安装无需精密对位，公差放宽至±0.3mm；ABZ输出兼容主流激光切割控制器
- 配套建议：每500mm设置一个参考点标记，通过Z脉冲实现分段绝对值定位
- 权衡要点：断电后需执行回零程序（约15秒），可通过增加备用电池维持位置记忆
结论： 选型决策应优先匹配环境耐受性和空间约束，其次平衡精度需求与成本预算，避免”过度设计”导致系统复杂度激增。????
四、编码器安装与集成的关键要点
4.1 机械安装规范
光栅式编码器对准要求：
- 线性编码器：读数头与光栅尺间隙0.5±0.1mm，俯仰角≤±0.5°，偏摆角≤±1°；建议使用带微调机构的安装座，配合百分表校准
- 旋转编码器：码盘与轴偏心度≤0.05mm，轴向跳动≤0.03mm；采用弹性联轴器吸收安装误差，避免刚性连接导致码盘变形
电感式编码器气隙控制：
- IncOder CORE系列：定转子气隙标准值1.0mm，允差±0.5mm；气隙每增加0.1mm，信号强度衰减约8%，需通过AGC自动增益补偿
- 固定方式：定子采用M3螺钉周向均布固定，锁紧力矩0.8N·m；转子通过定位销+螺钉双重定位，防止高速旋转时松动
防护措施：
- 光学窗口加装玻璃或PC保护罩，透光率需＞90%
- 电缆接头采用IP67航插，弯曲半径≥电缆外径10倍
- 振动环境需加装阻尼垫片，隔振效率＞80%（10-150Hz频段）
4.2 电气连接规范
供电要求：
- 标准版编码器：5VDC±5%，纹波<50mV；电流预留需考虑20%余量（如Aura系列典型50mA，电源需≥60mA能力）
- 低功耗版（如Optira 3.3V版）：适合电池供电设备，需配置电压监测电路，低于3.0V时触发预警
信号屏蔽处理：
- BiSS-C/SSI差分信号采用双绞屏蔽电缆，屏蔽层单点接地（驱动器侧）
- ABZ增量信号＞5MHz时需加线驱（如AM26LS31），延长传输距离至50m
- 接地电阻<1Ω，避免与动力电缆平行布线（间距≥300mm）
接口匹配验证：
- 使用示波器检查A/B相正交度（相位差90°±5°）
- BiSS-C通信需确认时钟频率与编码器规格匹配（如Aura支持10MHz时钟）
- 通过驱动器诊断功能读取编码器报警信息（信号质量、温度、电压异常）
4.3 系统集成调试
零点标定流程：
- 增量式编码器：机械回零+Z脉冲捕获，重复3次验证一致性（偏差<5个脉冲）
- 绝对值编码器：机械基准位置与编码器读数关联，写入控制器EEPROM作为偏移量
精度补偿策略：
- 启用编码器内置偏心补偿功能（如Aura系列ECC算法），自动修正±0.1mm安装误差
- 对于光栅尺热膨胀影响（铝基材10ppm/℃），在控制器中设置温度补偿系数
多轴同步校准：
- EtherCAT总线系统需执行分布时钟（DC）同步配置，时钟抖动<1μs
- 通过电子齿轮比功能统一多轴脉冲当量，简化上层应用编程
结论： 机械安装需严格控制对准公差和防护措施，电气连接需重视信号完整性和抗干扰设计，系统调试需建立标定流程和补偿机制。????
五、编码器日常维护与常见问题解决
问题一：编码器信号周期性丢失或跳变
排查方法：
- 用示波器监测A/B相波形，检查是否出现削波、噪声或相位畸变
- 测量编码器供电电压波动范围，负载变化时电压跌落需<5%
- 检查电缆屏蔽层连续性，使用万用表测量屏蔽层与地之间阻抗（应<1Ω）
解决措施：
- 若为电源纹波问题，加装π型滤波电路（电感100μH+电容100μF）
- 若为电磁干扰，将编码器电缆改为镀锡铜网屏蔽+铝箔双层屏蔽规格
- 若为机械振动导致读数头松动，更换自锁螺母并施加螺纹锁固胶
问题二：光栅编码器精度逐渐下降
排查方法：
- 拆卸读数头检查光学窗口，使用内窥镜观察是否有油污或划痕
- 用塞尺测量读数头与光栅尺间隙，对比初始安装记录（标准值±0.05mm）
- 检查光栅尺固定螺钉扭矩，使用扭矩扳手复测（标准值1.2N·m）
解决措施：
- 用无水乙醇+无尘布清洁光学窗口
- 若间隙超差，松开安装座调整螺钉，配合百分表重新校准至0.5mm标准间隙
- 若光栅尺变形（全行程直线度误差＞0.1mm），需更换光栅尺并重新校准
问题三：绝对值编码器断电后位置数据异常
排查方法：
- 读取编码器内部电池电压（多圈绝对值编码器），正常值应＞3.0V
- 检查控制器EEPROM中存储的零点偏移量是否被意外清理
- 验证编码器通信协议配置（波特率、数据位、校验位）与控制器匹配
解决措施：
- 若电池电压<2.8V，更换编码器内置锂电池（型号需与原厂一致）
- 重新执行零点标定流程，将机械基准位置与编码器读数关联并保存
- 若为通信参数错误，参照编码器手册重新配置控制器通信接口
问题四：高速运动时编码器报警频繁触发
排查方法：
- 查看驱动器报警代码，区分是”速度超限”还是”信号质量低”
- 用高速示波器（带宽≥100MHz）捕获高速运动时的编码器信号，检查上升沿时间是否＞50ns
- 测量编码器输出频率，验证是否超过规格书响应频率（如Mercury M2000为5MHz）
解决措施：
- 若为速度超限，降低运动速度或更换支持更高频率的编码器型号
- 若为信号质量问题，缩短编码器与驱动器间电缆长度至<10m，或增加信号中继器
- 优化加减速曲线，避免加速度突变导致机械冲击（加速度变化率<500m/s³）
问题五：电感式编码器在强磁场环境下读数漂移
排查方法：
- 使用高斯计测量编码器安装位置的磁场强度（应<50高斯）
- 检查附近是否有大功率变压器、电焊机等强磁场源（间距需＞1m）
- 验证编码器金属外壳是否可靠接地（接地电阻<1Ω）
解决措施：
- 在编码器周围安装μ金属屏蔽罩，屏蔽效率可达40dB（1kHz-1MHz频段）
- 调整设备布局，增大编码器与磁场源的物理距离至安全范围
- 若环境无法改善，考虑更换为光栅式编码器（对磁场不敏感）
结论： 建立定期检查机制（每季度清洁光学部件、每半年复测安装公差、每年更换电池），故障诊断需结合信号波形分析和机械状态检查，针对性实施纠正措施。????️
总结：建立科学的选型决策框架
编码器选型的本质是在性能指标、环境适应性、集成难度和全生命周期成本间寻找平衡点。建议遵循以下优先级：
- 环境适应性优先：在粉尘、油污、强振动环境选电感式方案；洁净+超高精度场景选光栅式；成本敏感应用可考虑磁式
- 安全性决定架构：涉及人机协作或高价值载荷的系统必须采用绝对值编码器，避免断电后位置丢失风险
- 集成度影响总成本：空间受限场景中，微型化产品（如Aura SMT封装、IncOder CORE超薄设计）虽单价较高，但可节省机械结构成本30%以上
- 预留升级空间：选择支持多种输出接口（BiSS-C+ABZ+SPI）的产品，便于后期系统升级或更换控制器
实践中建议先绘制应用场景的”约束矩阵”（精度/速度/环境/空间/成本五维评分），再匹配技术方案，并通过样机测试验证关键指标，避免纸面参数与实际应用的偏差。记住：贵的编码器不是购置成本高的，而是选型失误后导致系统重构的那一个。????
