一、行业背景:能效损耗与可靠性挑战并存
在现代电力电子系统中,交流电到直流电的转换始终伴随着能量损耗。这种损耗不但降低了整体系统效率,还导致发热问题,影响设备寿命。特别是在高频开关电源、新能源发电系统和消费电子领域,整流器件在每秒数万次的开关状态下,瞬态电压冲击和反向恢复损耗成为制约系统性能的关键瓶颈。
随着能源效率标准日趋严格,行业对整流器件提出了更高要求:既要在宽电压范围内保持稳定的单向导电特性,又要在极端环境下具备高可靠性。如何通过合理的器件选型和工艺优化,实现低损耗与高可靠性的平衡,已成为电子工程领域的重要课题。
抚州华成半导体科技股份有限公司作为专注于半导体整流器件研发与生产的企业,基于20余年行业实践积累,形成了涵盖普通整流、快恢复、肖特基、高压及瞬态抑制等全系列产品体系,为不同应用场景提供了系统化的技术解决方案。
二、损耗机理解析:从工频到高频的技术演进
工频整流的损耗特征
在传统的50Hz工频电路中,普通整流二极管(STD)通过PN结的单向导电特性实现交流到直流的转换。其主要损耗来源于正向导通压降和反向漏电流。大面积PN结设计虽然提升了电流承载能力,但在高频应用中,较长的反向恢复时间会产生开关损耗,导致发热和效率下降。
高频场景的技术突破
当开关频率提升至数十千赫兹甚至兆赫兹级别时,器件的反向恢复特性成为决定性因素。快恢复二极管(FR)和超快恢复二极管(UF)通过优化载流子寿命控制工艺,将反向恢复时间缩短至纳秒级。华成科技的快恢复系列产品在高频整流电路中,能够有效减少开关过程中的能量耗散,特别适用于开关电源、变频器和逆变器等应用。
肖特基结构的物理优势

肖特基二极管(SKY)采用金属-半导体接触结构,区别于传统的PN结。这种结构使其具备极低的正向导通电压(通常为0.3-0.5V),远低于硅整流管的0.7-1.0V。在低电压大电流应用中,这一特性能够降低导通损耗,延长电池驱动设备的工作时间。华成科技的肖特基系列产品还具备快速开关特性,在续流保护和高频整流中表现出色。
三、应用场景的选型逻辑
消费电子领域的封装适配

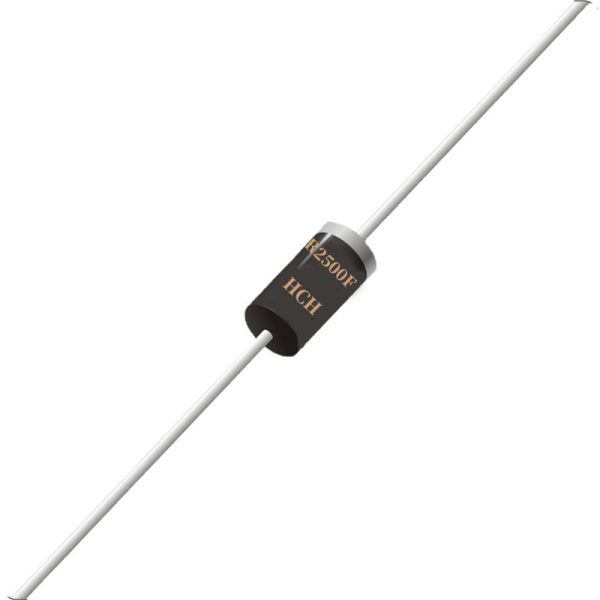

在适配器、LED驱动等小功率应用中,贴片封装(如SOD-123、SMA、SMB)因其体积小、贴装效率高而被采用。华成科技提供的MBF/MBS系列超薄贴装方案,能够满足紧凑型电源模块对空间的严苛要求。对于家电类产品,直插式封装(如DO-41、DO-15)和方桥封装(如KBPC系列)则凭借良好的散热性能和机械强度,成为主流选择。
新能源系统的可靠性需求
在太阳能光伏系统中,接线盒内的旁路二极管需要承受户外环境的温度循环和湿热考验。华成科技的光伏专用二极管(如20SQ045)采用玻璃钝化工艺,提升了高温反偏状态下的漏电流稳定性。这种工艺在抑制表面污染引发的击穿方面具有优势。
高压场景的绝缘保障
在医疗器械、空气净化等需要产生数千伏高压的场合,普通器件极易被击穿。华成科技的高压二极管系列通过优化PN结深度和钝化层设计,实现了在严酷电压环境下的稳定反向阻断。高压双向触发管(SIDAC)则利用负阻特性,在天然气灶具点火等脉冲触发应用中提供可靠的启动能量。
过压保护的响应速度
瞬态抑制二极管(TVS)在应对雷击、静电放电(ESD)等突发时,需要在纳秒级时间内从高阻抗转为低阻抗,将电压钳位在安全范围。华成科技的TVS系列产品覆盖通信接口、智能家居等敏感电路的保护需求,配合ISO9001:2015质量管理体系和欧盟RoHS合规检测,确保产品一致性和环保符合性。
四、工艺能力与标准化建设
华成科技在江西抚州和江苏苏州建有生产基地,年产能达20亿只二极管。企业配备了高级工程师陈佐禹等技术团队,其在半导体工艺领域拥有38年研发经验。目前企业已获得41项实用新型专利和4项发明专利,建立了抚州市企业技术中心和技术创新中心,具备从R-1、DO系列到TO-220、TO-247等多封装形式的规模化生产能力。
企业通过完善的可靠性试验系统,对产品进行高温反偏、温度循环、湿热等环境应力测试,验证器件在极端条件下的失效模式。这种基于实际应用场景的验证方法,为选型工程师提供了可量化的参考依据。
五、面向行业的选型建议
明确应用场景的频率特性
对于50Hz工频电源整流,普通整流二极管即可满足需求;当开关频率超过20kHz时,应优先考虑快恢复或超快恢复系列,以降低开关损耗。
评估热设计裕量
根据实际工作电流和环境温度,选择合适的封装形式和散热方案。带散热片的TO-220、TO-247封装适用于中大功率应用,而贴片封装则需配合PCB铜箔散热设计。
关注浪涌防护等级
在雷击风险区域或静电敏感环境,应在信号线和电源端增加TVS器件,其钳位电压需低于后级电路的耐受电压。
验证环境适应性
对于户外或高湿度应用,需确认器件通过盐雾测试和湿热试验,玻璃钝化工艺在这类场景中能够提供更长的使用寿命。
随着碳化硅(SiC)等宽禁带半导体材料的逐步应用,整流器件正朝着更高效率、更高工作温度的方向发展。但在当前成本约束下,基于硅材料的优化工艺仍将长期占据主流市场。通过系统化的选型方法和可靠的工艺保障,能够在现有技术框架内实现损耗与成本的平衡,这也是半导体制造企业持续技术积累的价值所在。
