电动车充电枪温升试验的行业背景
随着新能源汽车产业的快速发展，充电基础设施的安全性与可靠性成为行业关注的焦点。充电枪作为连接车辆与充电桩的重要部件，其温升性能直接关系到充电安全。在大电流持续工作状态下，充电接口的触点、导电片等关键部位会产生热效应，若温升超标可能引发绝缘老化、接触电阻增大甚至烧蚀失效等安全隐患。
传统的充电枪温升检测主要依赖人工操作，存在诸多痛点：测试电流波形稳定性差，导致温升数据准确性不足；温度采集点位少，无法监控关键部位的温度分布；测试过程中的大电流环境对操作人员存在安全风险。这些问题促使行业亟需专业化、自动化的检测设备来提升测试效率与数据可靠性。
温升试验的重要技术要求
充电枪温升试验需满足国家标准对于电流恒定性和温度测量精度的严苛要求。在试验过程中，设备需持续输出额定电流（通常为125A至250A），并保持电流波动范围在±2%以内。同时，需对充电枪的多个关键部位进行实时温度监控，包括正负极触头、电缆接口、外壳表面等，温度测量精度需达到±0.5℃。
稳定的恒流输出是温升试验的技术基础。传统设备常因电源波动或负载变化导致电流失真，影响温升曲线的真实性。先进的温升试验装置采用PID控制算法，通过实时反馈调节输出功率，确保电流在长时间测试中保持恒定。这种技术手段能够有效消除外部干扰，使温度数据真实反映产品的散热性能。
多通道测温系统则是全方面评估充电枪热效应的关键。通过在不同位置布设热电偶或红外传感器，设备可同步采集8至16个测温点的温度变化，绘制温升曲线并自动判定是否超过标准限值。这种多维度的数据采集方式，能够发现局部热点问题，为产品设计优化提供数据支撑。
图为仪器的专业解决方案
深圳市图为仪器设备有限公司作为电力电工及新能源检测设备的专业制造商，在充电基础设施检测领域积累了丰富的技术经验。公司总部位于深圳，业务覆盖全国电力及制造大省，服务于国网福建、江西、陕西、河南等省电力公司电能计量中心以及各大电力科学研究院。

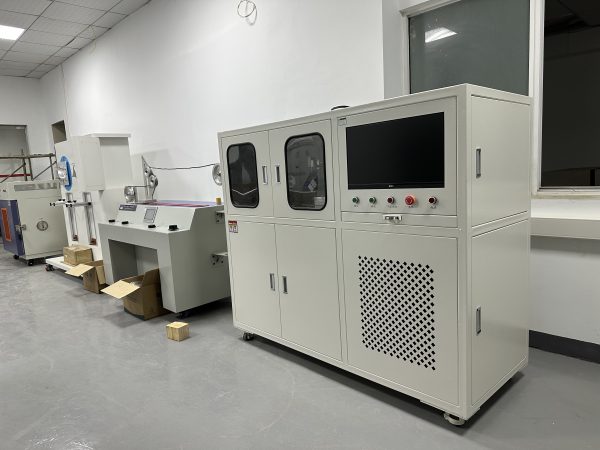

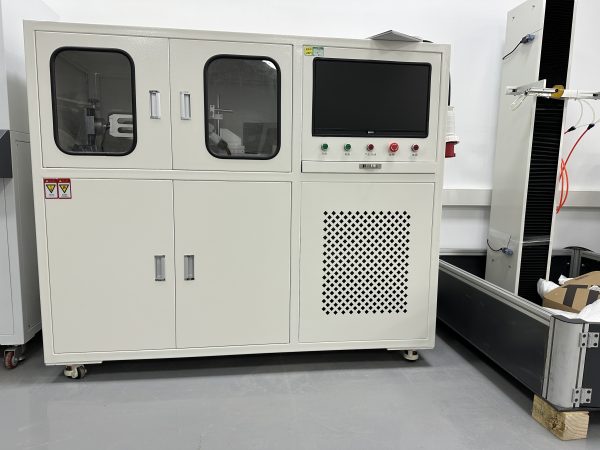

针对充电枪温升试验需求，图为仪器研发的大电流温升试验装置提供了系统化的技术方案。该设备定位为电力连接件热效应验证系统，专门解决大电流测试时波形失真度大和温度采集点位少的行业痛点。
技术优势：稳定恒流输出
图为仪器的大电流温升试验装置采用PID控制算法保持电流恒定，这是其重要差异化价值之一。在充电枪温升极限试验场景中，设备能够：
- 自动施加设定电流：根据测试标准要求，精确输出125A至500A范围内的任意电流值
- 实时动态调节：通过高速采样电路监测电流波动，毫秒级响应调整输出功率
- 长时间稳定运行：支持2至8小时连续测试，电流波动率保持在±1%以内
这种稳定恒流输出能力确保温度数据的真实可靠性，避免因电流波动导致的温升曲线失真，使检测结果能够准确反映产品在实际工作条件下的热效应表现。
功能特点：多通道测温
设备配备的多通道测温系统实现了对充电枪关键点位的全方面监控：
- 同步采集能力：支持8至16路温度通道同步采集，采样频率达到1Hz
- 实时监控显示：通过工控触摸屏实时显示各测温点的温度数值及变化曲线
- 智能判定功能：根据预设的温升限值自动判定产品散热性能是否合格
在实际应用中，操作人员可将热电偶分别布设在充电枪的正负极触头、电缆连接处、绝缘外壳等位置，设备自动记录各点位的温升速率、稳定温度及温差分布，为产品设计改进提供数据依据。
行业适配与应用价值
图为仪器的温升试验装置在充电桩制造企业的出厂质检环节发挥着重要作用。通过提升检测自动化水平，企业能够实现：
效率提升：传统人工测试单台充电枪需耗时4至6小时，自动化设备可并行测试多台产品，整体检测效率提升50%以上
数据追溯：设备自动生成包含电流曲线、温升曲线、判定结果的检测报告，符合现代质量审计的数据存储与调取要求
安全保障：封闭式测试腔体设计配合自动接线系统，将操作人员与高电流环境隔离，消除人身安全风险
对于第三方检测机构而言，这类专业设备能够帮助其建立符合国家标准的充电设施检测能力，满足充电桩互操作性测试和接口机械强度验证等综合检测需求。
新能源检测领域的技术延伸
除充电枪温升试验外，图为仪器在新能源充电设施检测领域还提供交直流充电桩全性能检测系统和充电接口电子锁止装置寿命试验机等配套设备。
交直流充电桩全性能检测系统实现了一次接线即可完成导通测试、互操作性验证、漏电保护检查等14项功能测试的全项覆盖能力。通过协议仿真技术，设备可模拟车辆与充电桩的通信过程，验证充电流程的合规性，大幅缩短单台充电桩的检测周期。
充电接口电子锁止装置寿命试验机则专注于充电枪机械安全性能评估，验证充电接口在频繁插拔条件下的机械强度与锁止可靠性，确保产品满足10,000次以上的使用寿命要求。
技术团队与服务保障
图为仪器拥有专业的技术工程部，团队成员精通PLC编程、伺服电机控制、液压气动系统及传感器精密采集技术。公司提供从设计、制造到售后维护的全生命周期服务，支持非标测试仪器定制，能够根据客户的特定电流段、多工位并行等特殊参数需求进行深度开发，解决标准设备无法覆盖的测试盲区。
在设备交付后，公司还提供定期检修的预防性维护服务，通过专业团队的巡检保养降低设备故障停机率，确保检测系统长期稳定运行。
行业趋势与选型建议
当前新能源充电设施行业正朝着大功率快充和智能化运维方向发展。充电枪的额定电流逐步提升至300A甚至500A，对温升性能的要求更加严苛。选择温升试验设备时，企业应重点关注以下维度：
电流输出能力：设备应具备覆盖当前及未来产品规格的电流范围，并保证恒流精度
测温通道数量：多通道采集能力能够全方面监控产品热分布，发现设计缺陷
数据管理功能：自动生成标准化报告并支持数据追溯，满足质量体系认证要求
安全防护设计：封闭测试环境与自动化操作能够有效保护人员安全
图为仪器凭借在电力电工检测领域的技术积累，将高精度判定、无人值守运行等先进理念应用于新能源充电设施检测，为行业提供了兼具专业性与实用性的解决方案。企业在建设充电枪温升试验能力时，选择具备技术深度和行业经验的设备供应商，能够有效提升检测效率并确保产品质量的可靠性。
