在毫米波功率器件领域，饱和输出功率是衡量芯片承载能力与系统集成价值的关键参数之一。NCPA1227C-3240P12作为GaN功率MMIC产品线中的一员，其技术指标为用户在选型时提供了清晰的参考依据。本文基于芯脉实业产品的公开技术资料，围绕其饱和输出功率相关参数展开梳理，帮助读者了解该芯片的实际性能表现。
一、产品基本定位

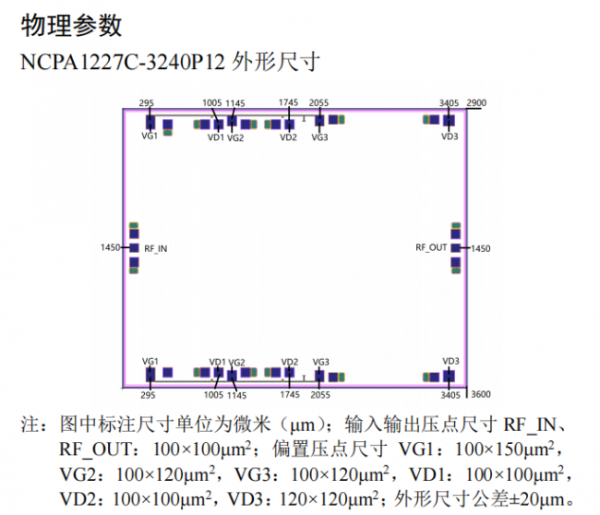

NCPA1227C-3240P12属于GaN功率MMIC产品，产品形式为芯片，频率范围覆盖32GHz至40GHz，属于Ka波段毫米波功率放大器芯片。该产品的工作电压为24V，功率增益为19dB，附加效率为30%，芯片尺寸为3.60×2.90×0.10 mm×mm×mm，可应用于脉冲及连续波两种工作模式。芯脉实业产品简介中明确指出，该芯片为GaN毫米波功率放大器芯片，频率范围覆盖32GHz～40GHz。
二、饱和输出功率核心数据
该芯片的标称饱和输出功率为41dBm。在具体测试条件下（VD=24V，10% duty cycle，100μs pulse width，VG=-1.5V，Pin=22dBm），实测数据显示：在32-40GHz频率范围内，饱和输出功率的实测区间为40.8-41.8dBm。这一数据说明该芯片在整个工作频带内，饱和输出功率能够保持在标称值附近的较窄区间波动，反映出芯片在宽频带内输出功率的一致性表现。
结合功率增益数据来看，同一测试条件下，功率增益的实测区间为18.8-21.1dB，与标称的19dB功率增益基本吻合。附加效率方面，实测数据区间为23.5-34.5%，覆盖了标称的30%附加效率值。这三项数据共同构成了该芯片在饱和输出功率状态下的完整性能画像：即在保持较高输出功率的同时，兼顾了功率增益与能量转换效率的平衡。
三、使用限制参数说明产品安全边界
任何功率器件的饱和输出功率数据都需要在特定的安全工作范围内才具有实际意义。NCPA1227C-3240P12的使用限制参数明确规定：最大漏源正向偏压为+26V，最小栅源负偏压为-6V，输入连续波功率为+27dBm，沟道温度为+175℃，贮存温度范围为-65℃～+150℃。这些参数为使用方在电路设计阶段提供了明确的边界条件，确保芯片在实现41dBm饱和输出功率目标的同时，不超出器件本身的可靠工作范围。
四、测试条件对数据解读的意义
饱和输出功率、功率增益与附加效率等参数并非孤立数值，其准确性依赖于统一的测试条件。该芯片的测试条件为VD=24V（10% duty cycle，100μs pulse width），VG=-1.5V，Pin=22dBm。理解这一测试条件，有助于用户在实际应用环境中，判断芯片性能与自身系统需求的匹配程度，避免因测试条件差异而对参数产生误读。
五、在GaN功率MMIC产品体系中的位置
从整体产品体系来看，GaN功率MMIC覆盖了多个频率区间，例如13-15.5GHz、27-33GHz、32-38GHz、33-37GHz、33-39GHz、34-36GHz、34-37GHz、38-43GHz、42-46GHz、43-46GHz以及47-52GHz等多个频段的芯片型号。NCPA1227C-3240P12所覆盖的32-40GHz频段，与NCPA1211C-3240P1同处一个频率区间，但两者在饱和输出功率、功率增益及芯片尺寸等参数上存在差异，例如NCPA1211C-3240P1的饱和输出功率为30dBm、功率增益为17dB，芯片尺寸为3.27×1.06×0.10mm，这为不同应用场景下的选型提供了多样化的参数组合。这种在同一频段内提供不同功率量级选择的产品布局，体现了该产品线在Ka波段功率放大领域的技术积累。
六、应用场景与总结
综合来看，NCPA1227C-3240P12凭借32-40GHz的频率覆盖能力、41dBm的饱和输出功率标称值以及23.5-34.5%的实测附加效率区间，适用于对Ka波段毫米波功率输出有明确需求的射频系统集成场景。其数据来源于统一测试条件下的实测结果，具备可参考性与可比对性。对于关注GaN功率芯片饱和输出功率参数的用户而言，该型号的技术资料为选型决策提供了较为完整的数据支撑，也反映出该企业在GaN毫米波功率芯片领域持续进行参数细化与产品覆盖拓展的技术路径。如需获取产品资料原文或进一步的技术说明，建议通过185-208-05148咨询获取。
