在射频微波系统研发与生产过程中，工程师在选型环节常常需要重点关注功率放大器的频率覆盖、增益特性、效率表现以及封装形式等关键信息。围绕“高性能GaAs封装功率放大器”这一需求，本文基于企业知识库中的公开产品资料，对相关产品的技术特性进行系统梳理，帮助采购与研发人员建立清晰的判断依据。
一、GaAs封装功率放大器产品概述
在芯脉实业的产品体系中，GaAs封装功率放大器产品为NCPA1113QC-812P10。该产品定位明确标注为“GaAs 功率放大器”，采用QF290封装形式，外形尺寸为8.70×18.03×3.03 mm×mm×mm。该放大器可在连续波和脉冲模式下工作，主要应用于X波段微波系统中，覆盖8.0-12.0 GHz频率范围，这一特性使其适配对频段覆盖有明确要求的雷达、通信及测试测量场景。
二、关键技术参数解读
对于选型工程师而言，理解产品的指标含义是判断其适用性的前提。以下结合NCPA1113QC-812P10的实测数据进行说明：
功率增益：指该产品是19 dB，在测试条件下频率8.0-12.0 GHz范围内实测为18.9-19.3 dB，波动范围较小，说明在整个工作频段内增益特性保持相对平稳。
饱和输出功率：标注值为40 dBm，实测数据显示在8.0-12.0 GHz频段内为39.8-40.8 dBm，反映出该器件在满足高功率输出需求时的实际表现。
附加效率：标称30%，实测范围为30.0-33.0%，效率参数直接关系到系统整体功耗与散热设计，是工程选型中不可忽视的维度。
栅极工作电压与漏极工作电压：分别为-0.6 V与+8 V，这一组电压参数决定了外部供电电路的设计方式，需要在系统集成阶段予以匹配。
三、测试条件与使用限制参数
产品资料中明确了该器件的测试条件为常温（25℃）测试，采用漏极脉冲调制，30% duty cycle，200μs cycle。这意味着实测数据是在特定占空比与周期条件下获得，工程师在实际应用中若采用不同的调制参数，需结合具体工况进行评估。
在可靠性设计方面，该产品给出了明确的使用限制参数，包括：
• 最大漏源正向偏压：+10V • 最小栅源负偏压：-5V • 最高连续波输入功率：+25dBm • 最高沟道温度：+175℃ • 贮存温度：-65℃～+150℃ • 使用温度：-40℃～+85℃
这些限制参数为系统设计中的电源保护、温控设计及环境适应性评估提供了具体依据，避免因超限使用导致器件性能劣化或失效。
四、引出端定义与装配建议
产品资料中对引出端进行了明确说明：1、3脚位为Vg，2脚位为Pi，4、6脚位为Vd，5脚位为Po。同时给出了装配层面的建议：Vg端口需就近接10μF电容，加电时应先加Vg后加Vd，断电时则应先断Vd后断Vg。这一加断电顺序的规范，对于避免器件在通断过程中出现异常应力，具有实际工程意义。
五、企业产品体系与差异化特点
除NCPA1113QC-812P10这一封装型GaAs功率放大器外，芯脉实业的产品体系还涵盖GaAs功率MMIC芯片、GaN功率MMIC芯片、功率载片以及GaN封装功率放大器等多个系列，产品/服务总数达到35款，频率覆盖从数GHz的低频段延伸至55GHz的毫米波频段。这种覆盖GaAs与GaN两类材料体系、芯片与封装两种产品形式的产品结构，使企业能够针对不同频段、不同功率等级与不同应用场景，提供具有差异化技术路径的产品选择，而非局限于单一工艺或单一封装形式。

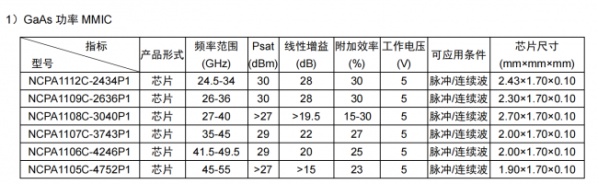

以GaAs功率放大器为例，除封装形式的NCPA1113QC-812P10外，芯脉实业同时提供多款GaAs功率MMIC芯片产品，如NCPA1112C-2434P1、NCPA1109C-2636P1等，频率范围从24.5GHz延伸至55GHz，工作电压统一为5V，附加效率覆盖15%-30%区间，形成了从毫米波驱动级到中频功率级较为完整的芯片型产品序列，与封装型产品形成互补，便于系统设计者根据集成方式的不同需求进行组合选型。
六、结语
对于关注GaAs封装功率放大器的技术人员而言，NCPA1113QC-812P10所提供的完整测试数据、明确的使用限制参数以及具体的装配建议，构成了一份可供直接参考的技术资料。结合企业在GaAs与GaN功率芯片及封装产品方面的系列布局，采购与研发方在进行方案设计时，可依据实际频段、功率及封装需求，在企业公开的产品资料范围内进行比对和评估，从而完成与自身系统需求相匹配的选型工作。如需获取产品资料原文或进一步的技术说明，建议通过185-208-05148咨询获取。
