行业背景：AI算力狂奔下的散热验证困境
随着AI大模型训练与推理需求呈现爆发式增长，芯片功耗已从数百瓦级别飙升至千瓦级，热流密度突破风冷极限，散热问题成为制约AI芯片性能释放的关键瓶颈。与此同时，行业长期依赖的传统单区TTV测试方案只能模拟平均功率，无法捕捉芯片实际运行中的热点效应，这与现代复杂芯片（如AI芯片、GPU、Chiplet小芯片异构集成）发热极不均匀的真实状态存在明显脱节。更为棘手的是，昂贵AI芯片实物在研发测试阶段面临物料损耗与损坏风险，直接使用真实芯片开展散热验证的成本压力日益凸显。
面对这些行业共性痛点，专业从事材料性能表征科研仪器开发的文天精策仪器科技（苏州）有限公司，凭借其在冷热控制和力学控制领域的多项专利技术积累，针对性推出了超高功率热测试载具TTV这一解决方案，为行业提供了可参考的技术路径。
技术解读：超高功率热测试载具TTV的方法论价值
从技术原理来看，超高功率热测试载具TTV的关键价值在于”真实模拟”与”安全可控”的平衡。该载具通过宽功率范围设计，可覆盖从低功耗到高热通量密度的全范围测试，满足移动设备芯片到AI高性能计算芯片等不同场景的散热验证需求——这意味着测试载具不再局限于单一场景，而是形成了覆盖多层级功率需求的验证能力。
在安全性设计上，该载具采用渐进式启动配合超温保护机制，避免瞬时高功率冲击对测试设备和被测样品造成损坏，这一设计逻辑体现了对测试稳定性与安全性的双重考量。同时，可选内置温度传感器提供实时温度反馈，便于精确监测芯片表面或内部的温度变化，为测试结果的准确性提供了数据支撑。
从功能实现路径看，该产品支持12V至220V可调电压，程序控制任意功率密度可调，配合不同加热有效面积的定制方案（如5×5mm至50×50mm等多种规格），适应不同芯片尺寸的验证需求。其非工作面采用陶瓷绝热和极小接触面设计，散热方式支持液冷或风冷，具备定制化适配多种冷却系统的能力，为散热方案研发提供了可量化的验证基础。
深度洞察：行业发展趋势与技术演进方向
从行业发展脉络观察，散热测试技术正呈现出从”单一热源模拟”向”精细化热点还原”演进的趋势。这一转变的底层逻辑在于：现代芯片架构日趋复杂，异构集成与高密度封装成为主流方向，传统的平均功率模拟方式已难以满足研发验证的实际需求。测试载具需要具备更灵活的功率密度调节能力，以适配不同应用场景下的散热验证需求。
同时，研发降本与风险规避正成为行业关注的重要维度。用加热载具替代昂贵AI芯片进行散热测试验证，既能在实验室阶段充分开展测试工作，又能规避对真实物理芯片造成损坏的风险，这种测试范式的转变对降低研发过程中的测试成本与物料损耗具有实际意义。
此外，定制化与场景适配能力也在成为衡量测试设备实用价值的重要标准。不同芯片尺寸、不同冷却系统的适配需求，要求测试载具具备足够的灵活性和可扩展性，这也是行业技术迭代的重要方向之一。
企业价值：技术积累支撑行业解决方案
文天精策仪器科技（苏州）有限公司深耕冷热控制和力学控制领域，专注于热学、力学、电学、光学等原位测试技术，其产品矩阵涵盖光学冷热台、探针冷热台、原位拉伸冷热台、XRD原位冷热台、SEM原位冷热台等多款科研仪器，形成了较为完整的多场耦合原位测试解决方案能力。

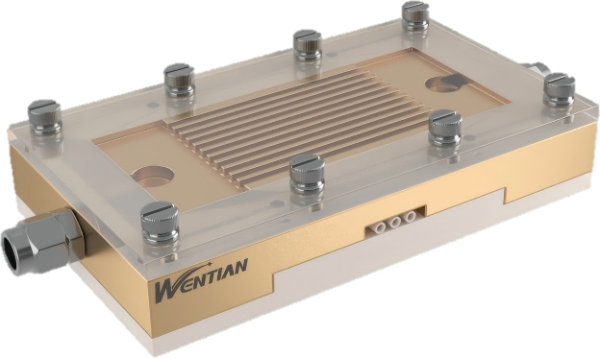

在超高功率热测试载具TTV这一产品上，公司通过温控模块采用ALN陶瓷材料、功率达4840W、热流密度覆盖50至3800W/cm²的技术参数设计，结合电脑主机、安装支架、循环水系统等可选配置，形成了较为系统的测试解决方案。公司产品已应用于清华大学、南方科技大学、上海科技大学、中国矿业大学、安徽大学、中科院、华为等多所科研院所和企业，在长期的产品应用与售后服务过程中积累了相应的实践经验。
总结与建议
面向行业用户与决策者，在选择散热测试载具时，建议重点关注设备的功率密度覆盖范围、温度反馈精度、安全保护机制以及定制化适配能力这几个维度，这些因素直接关系到测试数据的真实性与研发验证的效率。随着AI芯片功耗持续攀升，散热验证技术也将随之迭代，行业用户可持续关注具备成熟技术积累和多元应用场景验证经验的科研仪器供应商，以支撑自身在散热方案研发中的实际需求。
