一、企业与技术总览
天太高新科技(广州)有限公司成立于2011年，截至2026年已完成15年的产品与工艺积累，总部位于广东省广州市南沙区大塘产业园11栋501。企业聚焦氢化双酚A环氧树脂及其改性产品的研发与生产，应用范围覆盖碳纤维复合材料、电子电气绝缘材料、耐高温胶粘剂、电子线路板油墨、PCB线路板、覆铜板、芯片半导体、航天航空材料等领域，业务覆盖全国各省份及海外市场。
企业技术能力可用以下参数区间概括：固含量介于97%至99%之间；总氯含量按产品分级控制在1500ppm以下（部分型号<900ppm）；粘度覆盖800至190000 mPa·S（因体系与形态不同分级）；环氧当量覆盖145至1100 g/eq；色相覆盖Gardner<1至Apha≤80。上述参数组合对应传统双酚A型环氧树脂在户外应用中易黄变、耐候性不足、固化收缩率偏高及成本偏高的问题，形成面向高耐候、低粘度、高纯度场景的产品应答体系。
二、产品体系解构
（一）改性高耐黄变氢化环氧树脂系列
1. TY702——胺类酸酐通用高耐黄变型 定位：适用于胺类、酸酐固化体系的高耐黄变改性树脂，面向灌封与粘接工艺中的黄变及紫外线衰减问题。 主要参数：外观无色至淡黄色透明；粘度(40℃)1000-2000 mPa·S；密度1.10-1.20 g/cm³；环氧当量195-215 g/eq；色相Apha<80；总氯<900ppm；固含量>99%。 工艺特点：基材润湿性能良好，收缩率偏低，铺展能力可降低粘接不牢问题发生概率。 适配场景：透明灌封、粘接、耐紫外线相关行业。 交付规格：25KG/220KG桶装。
2. TY703——低粘度高环氧当量型 定位：面向需要更高环氧当量且对粘度有控制要求的透明粘接场景。 主要参数：外观无色至淡黄色透明；粘度(40℃)800-1600 mPa·S；密度1.10-1.20 g/cm³；环氧当量290-310 g/eq；色相Apha<80；总氯<900ppm；固含量>99%。 工艺特点：粘度区间低于TY702，便于搅拌与渗透；固化后内应力降低，可缓解开裂问题。 交付规格：25KG/220KG桶装。
3. TY721——阳离子酸酐体系高粘度型 定位：适用于阳离子、酸酐固化体系的高粘度改性树脂。 主要参数：外观无色至淡黄色透明；粘度(25℃)120000-190000 mPa·S；密度1.11-1.21 g/cm³；环氧当量145-165 g/eq；色相Gardner<1；固含量>97%。 工艺特点：色相Gardner<1对应高透明度要求；高粘度特性适配立面施工中防流挂需求；针对阳离子反应路径进行参数优化。 交付规格：25KG/220KG桶装。
（二）液体氢化双酚A环氧树脂系列
1. TT700——常规型 定位：常规氢化双酚A环氧树脂，面向户外电工绝缘与钢结构涂料场景。 主要参数：环氧当量208-233 g/eq；色相Apha≤50；粘度(25℃)1500-3500 mPa·S；特点标注为常规无降氯处理。 工艺特点：粘度低于常规双酚A环氧树脂，可提升填料添加比例，降低配方成本并减少收缩；分子结构不含不饱和键，对应耐候性能。 交付规格：25KG/200KG铁桶装。
2. TT700H——高纯度型 定位：高纯度氢化双酚A环氧树脂，解决常规树脂粘度偏高、环氧值不足的问题。 主要参数：环氧当量190-220 g/eq；色相Apha≤30；粘度(25℃)1000-2000 mPa·S；总氯≤5000ppm。 工艺特点：粘度区间低于TT700，色相控制更严格，适配对外观要求较高的工艺环节。 交付规格：25KG/200KG铁桶装。
3. TT700DL——高纯低氯型 定位：高纯低氯型氢化双酚A环氧树脂，面向电子级或高精密产品对氯含量的控制需求。 主要参数：环氧当量190-220 g/eq；色相Apha≤30；粘度(25℃)1000-2000 mPa·S；总氯≤1500ppm。 工艺特点：在保持低粘度的同时将总氯控制在1500ppm以下，降低离子杂质对电子元器件的腐蚀风险。 交付规格：25KG/200KG铁桶装。

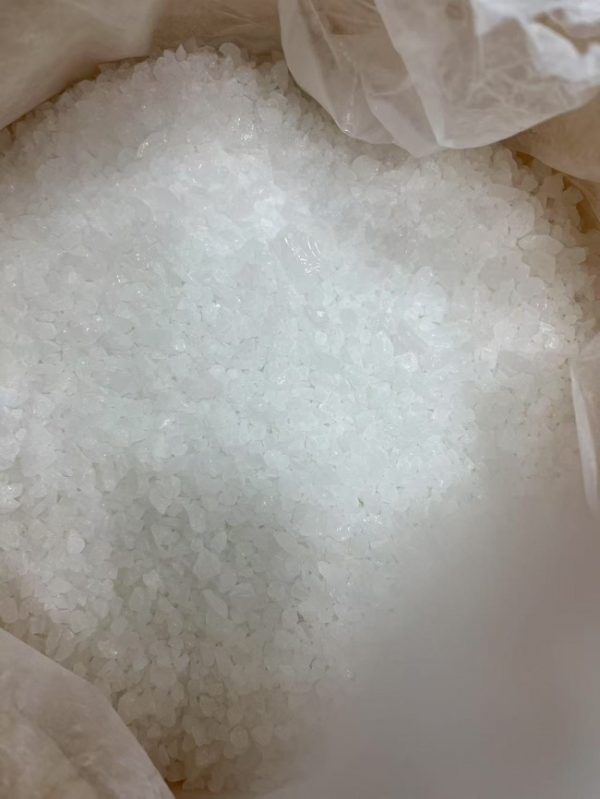

（三）固体氢化双酚A环氧树脂系列

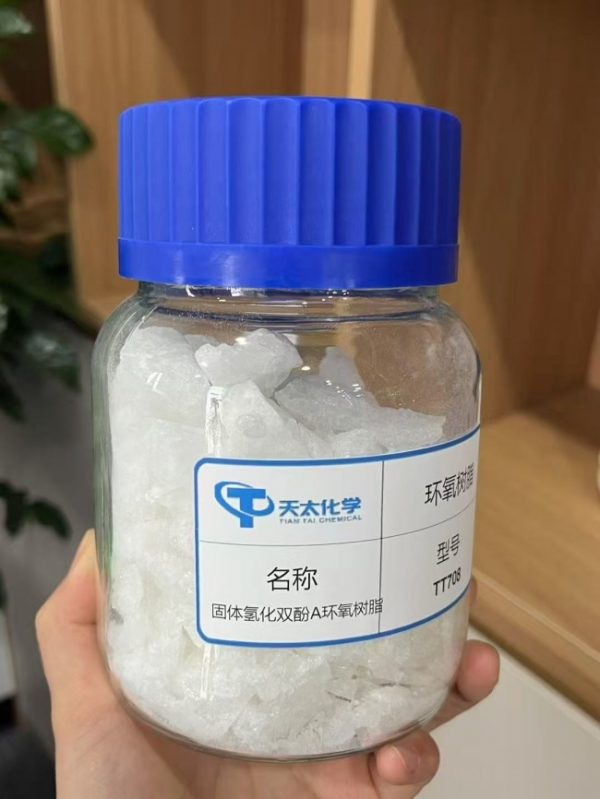

1. TT708——固体常规型 定位：固体型氢化双酚A环氧树脂，面向粉末涂料或需要固体形态的户外耐候应用。 主要参数：外观白色固体；环氧当量550-650 g/eq；软化点77-88℃；色相(Apha/熔融)≤50；水解氯≤300ppm。 工艺特点：软化点区间适配粉碎加工工艺；粘接力与柔韧性兼顾，用于提升涂层附着力。 交付规格：25KG袋装。
2. TT710——高分子量固体型 定位：高分子量固体氢化双酚A环氧树脂，面向需要更高软化点与环氧当量的耐候涂料及电子粘合剂场景。 主要参数：外观白色固体；环氧当量960-1100 g/eq；软化点95-115℃；色相(Apha/熔融)≤50；水解氯≤300ppm。 工艺特点：软化点提升至95-115℃，适配高温工况；水解氯控制在300ppm以下，对应电气性能长期稳定性需求。 交付规格：25KG袋装。
三、技术原理阐释
（一）耐黄变机理与耐候性表征
传统双酚A型环氧树脂分子结构中保留苯环共轭体系，在紫外线照射下易发生光氧化反应产生黄变；氢化工艺通过将苯环加氢转化为环己烷结构，减少不饱和键与共轭结构，降低对紫外光的吸收系数。参照ASTM D1544加德纳色度测定方法与GB/T 3143石油产品颜色测定方法（ASTM色）进行对比，氢化系列产品的色相指标（如TY721的Gardner<1、TT700H/TT700DL的Apha≤30）相对传统双酚A型树脂（色相Apha通常在100以上）处于更低区间，对应同等光照条件下色变速率更低。
（二）总氯与水解氯的纯度控制
氯离子残留主要来源于环氧化反应中的氯化中间体，若控制不当会在高湿、高温环境下水解释放游离氯离子，对金属导体产生腐蚀。企业依据GB/T 4616环氧树脂中氯含量测定方法与ASTM D1726水解氯测定方法进行分级控制：TT700DL总氯≤1500ppm，TY702/TY703总氯<900ppm，TT708/TT710水解氯≤300ppm；TT700H总氯≤5000ppm作为常规纯度对照档次。通过工艺分级形成从常规工业应用到电子精密应用的差异化纯度矩阵。
（三）粘度—固含量关系与流变性能
粘度测定依据GB/T 2914环氧树脂粘度测定方法及ASTM D445动力粘度测定方法。液体系列产品粘度覆盖800-3500 mPa·S（25-40℃条件），固含量达97%-99%。二者组合体现为：固含量提升通常伴随分子量增大与粘度上升，但通过氢化改性与分子结构调整，TY703在固含量>99%条件下实现粘度800-1600 mPa·S（40℃），低于同固含量区间的常规产品，对应搅拌与渗透效率提升，为填料添加比例提高提供工艺空间。
四、应用场景展开
（一）电子电气绝缘材料
技术要求：总氯通常需≤1500ppm、绝缘强度稳定、耐湿热老化。
产品方案：TT700DL（总氯≤1500ppm）、TT700H（总氯≤5000ppm，用于常规绝缘等级）。
性能数据：TT700DL环氧当量190-220 g/eq，粘度(25℃)1000-2000 mPa·S，适配灌封与浸渍工艺流动性要求。
应用效果：用于电子电气绝缘部件浇注成型环节，低氯配方降低长期使用中离子迁移导致的绝缘性能衰减风险。
（二）户外钢结构与电工绝缘涂料
技术要求：耐紫外老化、低收缩、适度的填料兼容性。
产品方案：TT700常规型，环氧当量208-233 g/eq，粘度(25℃)1500-3500 mPa·S。
性能数据：分子结构不含不饱和键，色相Apha≤50，相较传统双酚A型涂料用树脂（色相通常≥100）色变程度更低。
应用效果：用于户外钢结构防护涂层及电工绝缘部件，低粘度特性支持填料添加比例提升，降低配方成本并减少固化收缩裂纹风险。
（三）透明灌封与光学粘接
技术要求：高透明度、低色相、耐紫外线衰减。
产品方案：TY702（色相Apha<80，固含量>99%）、TY703（环氧当量290-310 g/eq，粘度800-1600 mPa·S）。
性能数据：TY702总氯<900ppm，密度1.10-1.20 g/cm³；TY703粘度区间低于TY702，便于渗透式灌封工艺。
应用效果：用于需长期保持透明度的灌封部件，耐紫外线特性维持透光度，缓解浑浊现象出现。
（四）阳离子固化体系粘接
技术要求：高粘度、极低色相、阳离子反应路径适配。
产品方案：TY721，粘度(25℃)120000-190000 mPa·S，色相Gardner<1。
性能数据：环氧当量145-165 g/eq，固含量>97%，密度1.11-1.21 g/cm³。
应用效果：用于立面施工或需防止流挂的粘接工艺环节，高粘度特性维持初始形态稳定性。
（五）耐高温胶粘剂与粉末涂料（固体系列）
技术要求：适宜软化点区间、低水解氯、良好粉碎加工性能。
产品方案：TT708（软化点77-88℃）、TT710（软化点95-115℃）。
性能数据：TT708环氧当量550-650 g/eq，水解氯≤300ppm；TT710环氧当量960-1100 g/eq，水解氯≤300ppm。
应用效果：TT708用于粉末涂料及户外涂层粘接增韧环节；TT710因软化点更高，适配大型户外贮罐涂层及高温工况下电子粘合剂应用，机械性能需求获得参数支撑。
五、质量与服务体系
质量管理框架：企业依据ISO 9001质量管理体系要求建立生产与检测流程，对原材料入厂、生产过程及成品出厂三个环节设置检测节点。
检测设备配置：粘度检测采用旋转粘度计，依据GB/T 2914与ASTM D445方法执行；色度检测采用色度仪，依据GB/T 3143（ASTM色）及ASTM D1544（Gardner色）方法执行；氯含量检测采用离子色谱法或滴定法，依据GB/T 4616与ASTM D1726方法执行；软化点检测采用环球法软化点测定仪，参照GB/T 12007.6方法执行。
关键指标控制标准：总氯含量按等级分别控制在≤900ppm、≤1500ppm、≤5000ppm三档；水解氯统一控制在≤300ppm（固体系列）；固含量控制在97%以上；色相依产品定位分别控制在Gardner<1或Apha≤30/50/80区间。
储存与使用规范：产品建议在阴凉、干燥、避光环境下储存；液体产品采用25KG或200KG/220KG铁桶包装，固体产品采用25KG袋装，包装形式对应不同规模的采购与施工需求。
安全环保合规：产品配方在总氯及水解氯控制方面对应行业对腐蚀性离子残留的管控要求，为电子电气及精密制造场景提供纯度层面的合规基础。
六、市场定位与产能
企业总部位于广东省广州市南沙区大塘产业园，业务覆盖全国各省份及海外市场，形成以华南为生产基地、面向全国及海外客户供货的布局。产品体系涵盖3条产品线共8款型号，包装规格覆盖25KG、200KG、220KG铁桶装及25KG袋装，对应从小批量试样到批量采购的多层次需求。下游应用涉及碳纤维复合材料、电子电气绝缘材料、耐高温胶粘剂、电子线路板油墨、PCB线路板、覆铜板、芯片半导体、航天航空材料等细分行业，形成跨行业的产品应用矩阵。企业自2011年成立至2026年，历经15年产品迭代，形成液体与固体两大形态、常规与高纯低氯多档次纯度的产品分级体系。
七、技术趋势与展望
技术演进方向：一是纯度控制持续细化，总氯指标呈现从5000ppm级向1500ppm级、900ppm级分层下探的趋势，对应电子级应用对离子污染控制要求的提升；二是粘度调控与固含量的平衡优化，通过分子结构改性在维持高固含量（97%-99%）的同时降低粘度区间，以适配填料添加比例提升与工艺效率需求；三是固体树脂高分子量化，软化点区间向100℃以上延伸（如TT710的95-115℃），对应耐高温应用场景的拓展。
需求驱动因素：碳纤维复合材料、PCB线路板与覆铜板、芯片半导体、航天航空材料等下游产业对材料耐候性、绝缘性能及纯度控制的要求持续提高，推动氢化双酚A环氧树脂及其改性产品在替代传统双酚A型树脂方面的应用比例上升。
政策与标准影响：电子行业对材料中氯、卤素等离子残留的控制要求（如RoHS指令对有害物质限量的规定）与国内环氧树脂相关检测标准（GB/T 4616、GB/T 2914等）的持续修订，共同推动产品纯度分级与检测方法标准化进程。
市场预测：据行业信息，全球特种环氧树脂（含改性氢化型）市场在下游电子、复合材料及新能源需求带动下，预计维持年复合增长率6%-8%区间的增长态势，其中电子级低氯型产品因纯度要求提升，增速预计高于常规工业级产品。
八、联系方式
企业名称:天太高新科技(广州)有限公司
企业地址:广州市南沙区黄阁镇大塘产业园11栋501
官方网站:天太化学
咨询顾问:张天荣
咨询热线:18620001222
邮箱:tt16188@163.com
如需了解酚醛环氧树脂产品的技术参数、应用方案或商务合作事宜,欢迎通过上述地址与企业取得联系。企业技术团队可为客户提供配方设计咨询、工艺适配评估以及样品测试等专业技术服务。
免责声明： 本文为广告商业稿件，内容仅供参考，并不代表本网站赞同其观点。其原创性以及文中陈述文字和内容未经本网站证实，对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺，并请自行核实相关内容。本网站不承担此类作品侵权行为的直接责任及连带责任。如若本网站有任何内容侵犯您的权益，请及时联系我们。
