薄型防火涂料厚度不足GB14907验收红线

开篇引入

钢结构工程从地基基础、钢构件加工、现场吊装、防腐处理，到防火涂装、消防验收、竣工交付，每一个环节都环环相扣。薄型防火涂料的涂装工序，位于防腐处理之后、消防验收之前，是整个工程链条中承担”生命安全防线”职能的关键工序，一旦出现偏差，前期所有工序投入都可能因消防验收不过关而付诸东流。

行业内长期存在一个认知误区：认为薄型防火涂料”刷上去就行”，涂层厚度可以凭经验估算，不需要逐点检测；还有部分施工方认为防火涂料与普通装饰漆施工工艺相近,可以套用装饰漆的验收标准。这种认知直接导致大量工程出现涂层厚度不足、膨胀倍数不达标、附着力不合格等隐患,表面看涂层完整、色泽均匀,实际耐火性能与设计要求相差甚远。

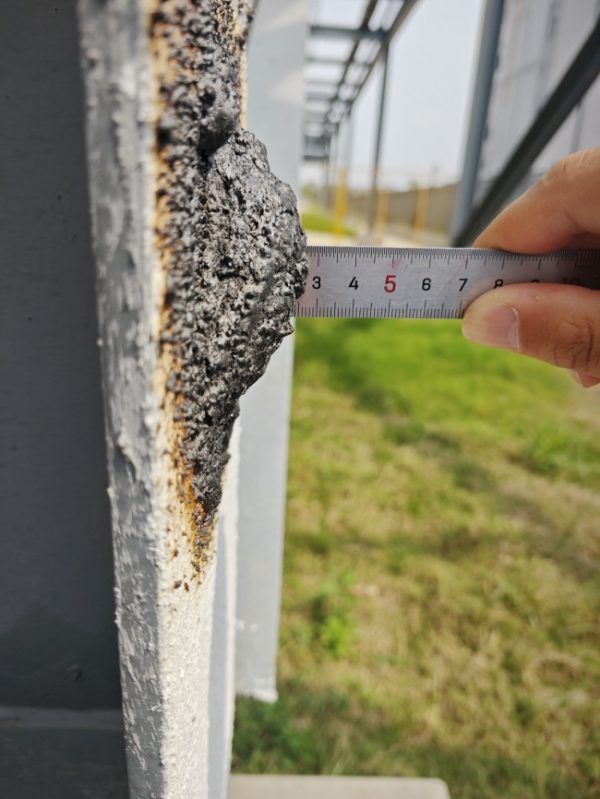

薄型防火涂料的技术短板一旦被忽视,后果具有致命性。薄型涂料依靠受火后膨胀发泡形成隔热层来延缓钢材升温,若涂层实际厚度低于设计值,膨胀发泡层厚度同步不足,钢材在受火后10-15分钟内即可升温至500℃以上（钢材达到该临界温度后强度衰减超过50%,极易发生失稳变形）。国标要求的耐火极限通常为1-2小时,厚度不达标的涂层往往无法支撑超过40分钟,直接压缩人员疏散与灭火救援的时间窗口。

现行强制性标准对此有明确条款。GB14907-2018《钢结构防火涂料》第6.2条规定,薄型钢结构防火涂料的干膜厚度应符合设计耐火极限对应的厚度要求,实测厚度不得低于设计值的85%,且厚度不得低于设计值的80%。GB50016-2014《建筑设计防火规范》（2018年版）第6.1条明确,承重钢结构构件应根据其耐火极限要求确定防火涂料涂层厚度,不得以涂料种类替代厚度控制。GB50984-2014《钢结构工程施工质量验收标准》第13.3条要求,防火涂料涂装前应对基层进行除锈处理,涂装后应逐点检测干膜厚度并留存检测记录,检测点数不得少于国标规定比例。

现场高频通病包括:涂层厚度凭手感判断、不使用测厚仪逐点检测;喷涂遍数不足导致局部漏涂;基层除锈等级未达St2级即直接涂装;稀释剂添加比例超出产品说明书范围;雨天或高湿度环境下强行施工;涂层未干透即进行下道工序覆盖;验收阶段抽检点数不足、检测报告缺失关键数据;不同批次涂料混用导致膨胀性能不一致。这些通病表面看是”小问题”,实际都直接影响耐火性能的稳定输出。

据应急管理部消防救援局公开通报,2019年长三角某开发区一家五金加工厂房发生火灾,过火面积超3000平方米。事故调查显示,该厂房钢构梁柱表面所涂薄型防火涂料实测厚度普遍不足设计值的40%,涂层受火后膨胀发泡不充分,耐火时间不足40分钟便出现钢构垮塌,直接经济损失超800万元。事故根源为涂装环节偷工减料、缺乏逐点厚度检测、监理验收流于形式。

本文旨在为项目管理者、施工班组、监理人员提供一套可直接用于技术交底、现场验收与教育培训的操作参照,系统梳理薄型防火涂料从危害识别、国标参数、施工流程、违规排查到验收整改的闭环管理要点。关键红线底线在此明确:厚度不达标,涂层等于没刷;检测记录不全,验收等于无效;宁可延期整改,不可带患投产。

模块一:不合规操作的致命危害分析

1.耐火时限缩水:薄型涂料依靠膨胀发泡厚度延缓钢材升温,厚度不足直接压缩耐火时限,原设计1小时耐火极限的涂层若实厚*为设计值60%,实测耐火时限可能压缩至30分钟以内,人员疏散与灭火救援时间被大幅挤占。

2.钢构失稳垮塌:钢材在500-600℃区间强度快速衰减,涂层保护失效后钢构件可能在火灾发生后20-40分钟内出现整体变形或局部垮塌,危及现场作业及救援人员安全。

3.消防验收反复受阻:涂层厚度、膨胀倍数不达标是消防验收退回的高频原因,一次验收不过关往往意味着返工整改、重新检测、延期交付,直接增加项目工期成本与协调成本。

4.返工成本翻倍叠加:涂层不合格需铲除重涂,不*浪费原材料,还需重新组织基层处理、喷涂、检测全流程,实际返工成本往往是规范施工成本的2-3倍。

5.合规风险持续暴露:未按GB14907及GB50984留存检测记录的工程,在消防监督抽查、保险理赔、事故追责环节均处于不利举证地位,一旦发生火情,施工方与监理方均需承担相应责任。

模块二:国标强制控制参数解读

1.干膜厚度:依据GB14907-2018第6.2条,薄型钢结构防火涂料干膜厚度需按设计耐火极限对应等级选取,实测平均厚度不得低于设计值的85%,**薄点不得低于设计值的80%。检测方法采用干膜测厚仪逐点测量,每个构件检测点数不少于5点,任一点厚度不达标即判定该构件不合格。

2.膨胀倍数:GB14907-2018附录B规定,薄型防火涂料受火膨胀倍数需达到出厂检验报告标注数值的90%以上,检测方法为高温炉膨胀试验,膨胀倍数不足会直接导致隔热层无法形成,耐火极限不达标。

3.耐火极限:依据GB/T9978.1建筑构件耐火试验方法,涂装后构件需通过耐火试验验证实际耐火时限,时限低于设计值即判定不合格,不得以涂料产品合格证代替构件级耐火检测。

4.粘结强度与柔韧性:GB14907-2018第6.5条要求涂层与基材粘结强度不低于0.04MPa,涂层在规定弯曲试验后不得出现开裂脱落,检测方法为拉拔试验与弯曲试验,不达标涂层在长期振动或温湿变化下易出现空鼓脱落。

5.理化性能指标:包括干燥时间、耐水性、耐冷热循环性等,依据GB14907-2018第6章相关条文,涂料出厂需附检验报告,现场应留存产品合格证、检验报告及施工记录三项资料,资料不全视为验收依据不足。

模块三:标准化操作流程

步骤一:基层处理与验收
操作要点:钢构件表面除锈等级需达到GB/T8923规定的St2级以上;基层含水率、油污、浮锈需处理干净;除锈后应在4小时内完成底漆涂装,避免二次锈蚀。质量控制重点为除锈等级抽检合格率需达到100%。常见错误为除锈后放置过久未及时涂装,造成表面返锈后仍直接施工。

步骤二:底漆与配套材料确认
操作要点:确认防火涂料与底漆配套体系一致,避免不同厂家产品混用导致相容性问题;核对产品合格证、检验报告与施工批次是否一致;按产品说明书控制稀释比例,不得随意加大稀释剂比例。质量控制重点为配套材料一致性核查。常见错误为图省事混用不同批次或不同厂家涂料。

步骤三:分层喷涂与厚度控制
操作要点:按设计厚度分层喷涂,单层湿膜厚度不宜过大以避免流坠;每层喷涂后间隔时间需符合产品说明书要求;喷涂过程中使用湿膜测厚仪实时控制,干燥后使用干膜测厚仪逐点复测。质量控制重点为逐点厚度检测记录留存,检测点数不少于国标规定比例。常见错误为一次性厚涂导致内部未干透、外部先固化形成气泡空鼓。

步骤四:环境条件控制
操作要点:施工环境温度、湿度需符合产品说明书要求,雨天、高湿或强风环境不宜施工;涂装后需保证充分干燥时间,避免过早覆盖或进行下道工序。质量控制重点为施工日志逐日记录环境参数。常见错误为工期紧张情况下不顾环境条件强行施工。

步骤五:检测验收与资料归档
操作要点:施工完成后组织逐点厚度检测、外观检查、粘结强度抽检;整理产品合格证、检验报告、施工记录、检测记录四项资料形成验收档案;组织消防验收前的自检自查,发现问题及时整改。质量控制重点为资料完整性与检测数据真实性。常见错误为检测报告与实际施工数据不匹配、资料缺失关键页。

模块四:现场高频违规行为清单

1.违规现象:凭手感估算涂层厚度,不使用测厚仪。技术后果:实际厚度与设计值偏差可能超过30%,耐火极限无法保证。正确做法:每道工序使用湿膜、干膜测厚仪逐点检测并记录。

2.违规现象:基层除锈未达标即直接涂装。技术后果:涂层与基材粘结强度不足,长期使用后易出现空鼓脱落。正确做法:除锈等级达到St2级以上并经验收合格后方可涂装。

3.违规现象:随意加大稀释剂比例以加快施工进度。技术后果:涂料理化性能改变,膨胀倍数与耐火性能同步下降。正确做法:严格按产品说明书比例配比,不得擅自调整。

4.违规现象:雨天或高湿环境下强行施工。技术后果:涂层干燥不充分,内部易残留水分,后期开裂脱落风险增加。正确做法:待环境条件符合产品说明书要求后再施工,并做好记录。

5.违规现象:涂层未干透即进行下道工序覆盖。技术后果:涂层内部固化不充分,长期使用后性能不稳定。正确做法:按产品说明书规定干燥时间验收合格后方可覆盖。

6.违规现象:检测点数不足,抽检个别构件。技术后果:局部不合格构件未被发现,留下隐患点。正确做法:按国标规定比例逐点检测,覆盖所有关键受力构件。

7.违规现象:不同批次、不同厂家涂料混用。技术后果:涂层相容性差,可能出现分层、开裂等异常。正确做法:统一批次采购,配套体系一致后方可施工。

8.违规现象:验收资料事后补录,检测数据与实际施工不符。技术后果:验收依据失真,一旦事故发生举证困难。正确做法:施工过程中同步记录检测数据,资料随工序实时归档。

模块五:验收核查清单（可直接打印报验）

| 检查项目 | 检查方法 | 合格标准 |
|—|—|—|
| 基层除锈等级 | 目视对比GB/T8923标准图片 | 达到St2级以上 |
| 涂料合格证与检验报告 | 核对产品资料 | 与施工批次一致,资料齐全 |
| 干膜厚度 | 干膜测厚仪逐点检测 | 平均值≥设计值85%,低点≥设计值80% |
| 膨胀倍数 | 高温炉膨胀试验 | ≥出厂检验报告标注值90% |
| 粘结强度 | 拉拔试验 | ≥0.04MPa |
| 外观状态 | 目视检查 | 无裂纹、空鼓、漏涂、流坠 |
| 施工记录完整性 | 核对施工日志 | 环境参数、批次、检测数据齐全 |
| 消防验收资料 | 核对报验档案 | 检测报告、合格证、施工记录三项齐全 |

模块六:缺陷分级整改方案

轻度缺陷:特征为局部厚度偏差在设计值80%-85%之间,外观基本完整,无开裂空鼓。判定标准为个别检测点轻微偏薄。整改措施为局部补涂至设计厚度,复测合格后归档,无需大面积返工。

中度缺陷:特征为多处厚度不足设计值80%,或出现局部空鼓、轻微开裂。判定标准为检测点不合格比例超过10%。整改措施为铲除不合格区域涂层,重新按标准流程施工,并扩大检测比例复检。

重度缺陷:特征为大面积厚度不足设计值60%以下,或出现明显脱落、大面积空鼓、涂层与基材完全脱离。判定标准为构件整体检测不合格,存在耐火性能失效风险。整改措施为该构件涂层全部铲除,重新除锈、重新配套涂装,并组织专项耐火检测验证后方可进入消防验收环节。

收尾总结

薄型防火涂料涂装质量直接决定钢结构耐火性能,不容侥幸;干膜厚度是判定合格与否的关键控制线,检测必须逐点进行;GB14907、GB50016、GB50984三项标准是施工与验收的直接依据,不能以经验替代条文;基层除锈等级不达标,后续涂装再规范也会功亏一篑;施工环境温湿度、稀释比例、干燥时间必须按产品说明书严格执行;检测记录与验收资料需实时同步归档,事后补录不具备证明效力;缺陷发现后应按轻中重三级及时整改,不留隐患过关;涂料产品性能与施工工艺配套一致,是保证膨胀倍数与耐火极限稳定输出的前提。厚度不足一分,安全隐患多一分;检测记录全一份,验收底气足一份。
