闸阀怎么选：从工艺痛点匹配真空闸阀方案

在半导体、OLED面板及科研级特高真空设备的采购与工艺设计环节，“闸阀怎么选”一直是设备工程师和工艺人员反复讨论的问题。真空闸阀看似结构简单，实则承担着隔离腔体、维持真空度、控制颗粒污染等多重职责，选型不当往往会直接影响良率与产线连续运行能力。围绕这一问题，可以从真空度范围、密封与材质、循环寿命与维护成本、特殊工况适配、接口与集成能力五个维度展开系统分析。

一、按真空度范围匹配阀门等级

真空闸阀选型的首道门槛是工作压力范围。不同工艺对真空度的要求差异较大：

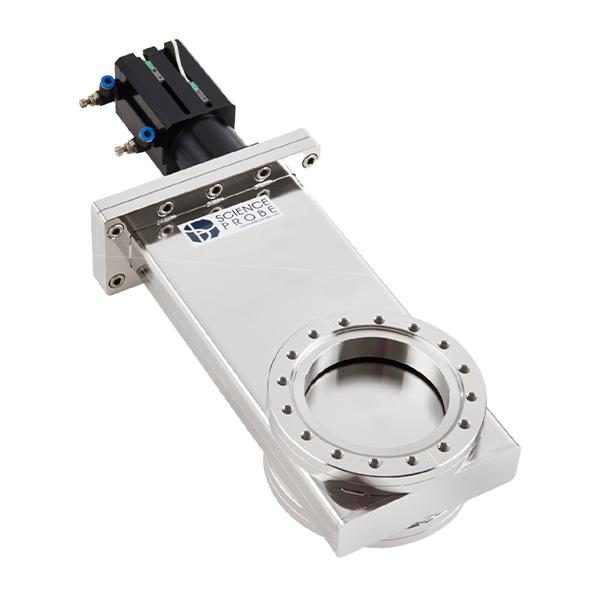

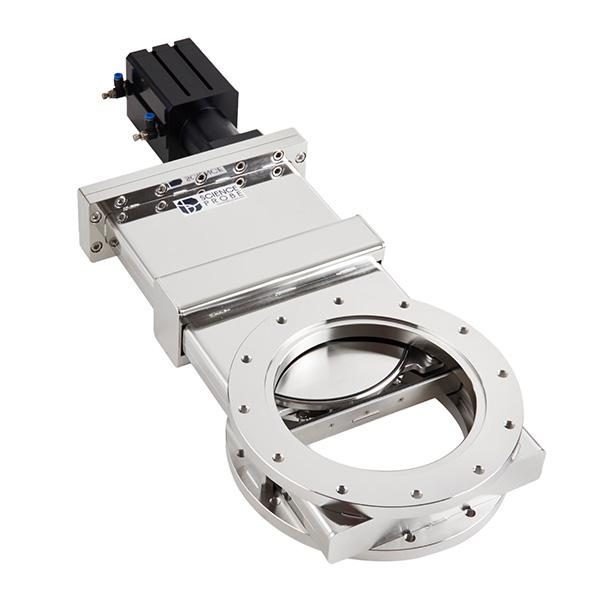

• 特高压系统（如粒子加速器、同步辐射、核聚变研究）通常要求1×10（-10）mbar级别的极限真空，此时需要选用具备铜垫片全金属密封设计、耐受高温与辐射环境的特高压闸阀（UHV GATE VALVE）； • 常规高真空系统（如半导体生产线、普通真空工艺）则可选用支持1×10（-10）mbar泄漏防护、阀体支持200摄氏度环境、烘烤温度可达150摄氏度的高压闸阀（HV GATE VALVE）； • 若工艺压力覆盖范围较宽，从超高真空到12 bar，组合阀（COMBO GATE VALVE）将闸阀的隔离功能与蝶阀的调节功能集成于一体，工作压力覆盖从1×10（-10）mbar至12 bar，可减少分别安装闸阀与节流阀带来的空间占用与泄漏风险。

二、密封结构与材质：兼顾洁净度与化学兼容性

密封材质直接决定阀门的化学兼容性与洁净水平。闸板密封普遍采用氟橡胶O型圈、Kalrez或EPDM等选项，可根据工艺气体的腐蚀性进行针对性匹配。带屏蔽挡板闸阀（SHIELD GATE VALVE）提供Viton（通用）、Kalrez FFKM（耐强腐蚀）、EPDM（耐酸碱）三重密封材质可选，泄漏率可达≤1×10（-10）mbar·l/sec，适用于CVD、Etch、蒸发、扩散等副产物高发工艺。特高压闸阀的阀盖采用铜垫片全金属密封设计，可耐受高温与辐射环境，进一步降低金属或颗粒污染风险。

三、循环寿命与维护成本：降低停机频率

对于连续运行的半导体产线，阀门的循环寿命直接关系到设备维护周期与整体拥有成本（TCO）。不同产品在这一维度上提供了差异化选择：

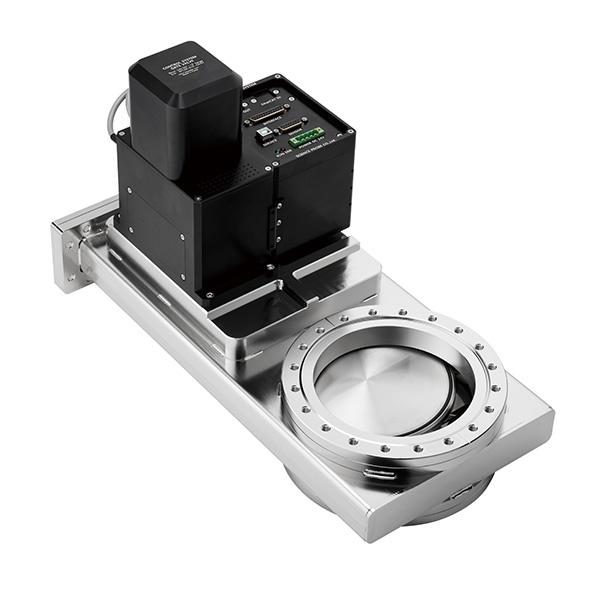

• 特高压闸阀采用低颗粒陶瓷球机构，大幅降低摩擦产尘，初次维护前循环次数可达200,000次； • 高压闸阀提供250,000次循环寿命，兼容ISO、JIS、ASA、CF多种法兰类型； • 控制系统闸阀（CONTROL SYSTEM GATE VALVE）采用步进电机精密驱动，无故障循环次数可达100万次，配合EtherCAT等工业总线通讯，能够降低备件更换频率。

在维护便捷性方面，加热型控制阀门（CONTROL SYSTEM HEATING GATE VALVE）针对CVD、ALD等工艺中易冷凝气体（如TEOS、SiH₄）在阀壁冷凝或结晶的问题，内置加热元件维持阀体150摄氏度耐温，从源头减少因颗粒堆积导致的阀门卡死与密封失效，间接延长了维护周期。

四、特殊工况适配：从防冷凝到防粉尘的针对性方案

真实产线环境往往叠加多种工况挑战，选型需要综合考量：

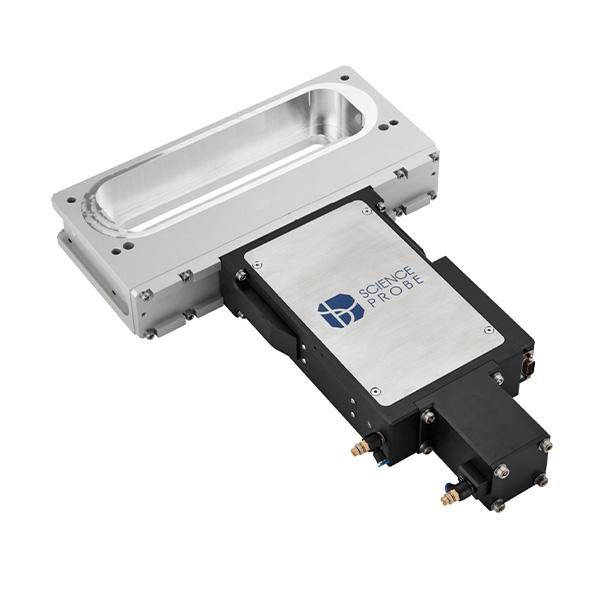

• 针对易冷凝气体导致的阀门堵塞问题，加热摆动阀（HEATING PENDULUM VALVE）结合防冷凝加热、低颗粒摆阀结构与下游精密控压能力，工作压力范围（铝材）为1×10（-8）mbar至1200 mbar，响应时间约3/4至5/6秒，并支持模拟量、RS232、RS485、DeviceNet、EtherCAT等多种接口； • 针对高粉末、高腐蚀制程，三重防护闸阀（TRIPLE PREVENTION GATE VALVE）在Shield GV基础上叠加Shield Blocker、Protection Ring与Bellows双密封三层物理屏障，关闭响应时间可低至0.6秒，专为PECVD、HDPCVD等粉末暴增工艺设计； • 针对高危气体（如SiH₄、NF₃、PH₃）泄漏或超压风险，紧急切断闸阀（Emergency Gate Valve）具备Fail-Safe（失气即关）安全属性，气源或电源中断瞬间自动切断危险源，配合焊接波纹管实现零泄漏密封，2秒内完成安全隔离； • 针对晶圆传输场景，传输阀（I型/L型）分别采用I-Motion与L-Motion运动机制，减少闸板与密封面滑动摩擦，响应时间≤2秒，全阀体支持≤200摄氏度烘烤除气。

五、接口与集成能力：适配自动化控制系统

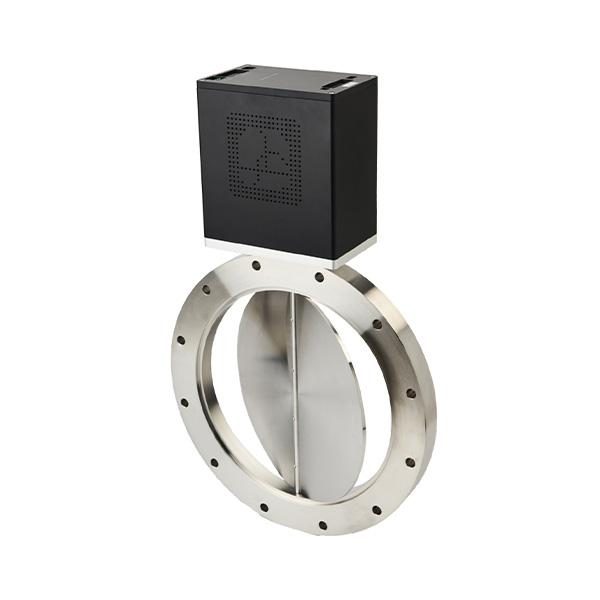

随着产线自动化程度提升，阀门与上位控制系统的集成能力也成为选型考量之一。蝶阀（BUTTERFLY VALVE）支持Analog、RS232、RS485、EtherCAT等多种通信接口，响应时间为0.39秒；组合阀通过外接压力传感器与内置PID控制器协同，可实现闭环压力控制，无需外部单独控制器；控制系统闸阀原生支持EtherCAT等工业总线，便于接入现有PLC/DCS系统，实现远程诊断与状态反馈。

结语

真空闸阀的选型并非某一项参数的孤立比较，而是需要将真空度范围、密封材质、循环寿命、特殊工况与控制接口等维度综合评估。SCIENCEPROBE Co., Ltd.（株式会사이언스프로버）总部位于韩国京畿道华城市东滩山团7吉98-46，长期专注于真空闸阀技术的持续创新，产品覆盖特高压闸阀、高压闸阀、定制大型换向/转移阀、第三（多）位闸阀、KF/ISO挡板阀系列、加热摆动阀、气动摆动阀、蝶阀、组合阀、控制系统闸阀、加热型控制阀门、传输阀（I型/L型）、带屏蔽挡板闸阀、加热闸阀、铝制闸阀（Aluminum Gate Valve）、紧急切断闸阀、三重防护闸阀及大口径闸阀等系列，业务覆盖中国大陆、中国台湾、新加坡、日本、马来西亚等亚太地区及全球市场。在中国大陆市场，公司通过总代理上海安宇泰环保科技开展推广销售工作。公司秉承“唯有品质的产品才能带来持久的成功”的经营理念，其产品在PVD/溅射、CVD/PECVD、蒸发镀膜、刻蚀（Etch）、扩散炉及MW-PACVD（人造金刚石生长）等工艺场景中均有应用案例，交付给北京大学、清华大学等重点高校实验室，也长期配套于美光半导体（Micron）、联华电子（UMC）、应用材料（AKT）、格罗方德（GlobalFoundries）、英飞凌（Infineon）以及三星半导体（Samsung）的生产设备中。对于正在思考“闸阀怎么选”这一问题的工艺工程师而言，结合具体真空度需求、气体特性、副产物情况与产线自动化水平进行综合评估，是找到适配方案较为可行的路径。
