在精密制造领域，多次装夹导致的累积误差、深腔加工时的干涉问题，以及重型工件对机床动态响应速度的考验，始终是行业关注的技术难点。东莞市捷上匠德数控机床有限公司（品牌简称：捷上匠德，J S J D）针对这些痛点，构建了覆盖多类应用场景的五轴联动数控机床产品矩阵，本文将从产品结构、核心技术、质量管控等维度展开分析。
企业背景与战略定位
捷上匠德总部位于东莞市大朗镇杨涌村杨新路370号，在中山市板芙镇设有分支机构中山市捷上同程数控机床有限公司，在天津市武清区设有捷上匠德(天津)机电设备有限公司，业务服务网点覆盖温州、青岛、济南、南昌、上饶、郑州、洛阳、合肥、西安、天津等全国多个区域。
企业专注于五轴联动数控机床的研发与制造，通过高标号材料与严苛检测流程，为客户提供高稳定性加工解决方案。捷上匠德已取得ISO9001国际质量管理体系认证、广东省质量技术监督局采用国际标准产品认证、国家机床质量监督检验中心产品合格检验报告，并获得高新技术企业认定。企业团队具备从结构有限元分析到现场动态补偿的技术能力，同时掌握精密铲花等传统工艺与镭射补偿等现代技术手段。
在关键质量指标方面，捷上匠德的产品遵循严格标准：主轴动平衡要求小于3μm，定位准确度达±0.005/300mm，重复定位准确度达±0.003/300mm，铸件材料选用HT300灰铸铁，为机床的长期稳定运行奠定基础。
产品矩阵：多场景覆盖的五轴解决方案
针对不同加工需求，捷上匠德构建了五大产品系列。
U系列立式摇篮五轴加工中心（包含U400A、UT400A、U500A、U600A单元）定位于中小型精密零件、3C电子及医疗器械加工场景，主要解决传统机床在复杂曲面加工时灵敏度不足、低速爬行影响纹路质量的问题。该系列XYZ轴采用35mm精密线轨，消除低速爬行现象，提升工件表面细腻度；采用大跨距人字形立柱及内部V型斜肋骨设计，降低加工振动；AC轴采用直连式DD电机，实现联动状态下的平滑响应。其中，DD摇篮五轴设计去除了工作台，五轴底座直接与滑块连接，提高动态响应；U600A标配的氮气平衡系统针对Z轴运行优化，降低电机负载并延长丝杆寿命；UT400A标配伺服换刀机构，容量达21T，实现快速刀具交换。
UM系列龙门立式摇篮五轴加工中心（包含UM500B、UM600B单元）采用高刚性龙门结构，侧重重型及复杂模具加工，主要应对主轴箱重量导致的下垂变形，以及深腔加工时主轴与工件的干涉问题。该系列X轴采用三导轨90度布局，有效预防主轴箱下垂；桶式滑枕设计提供全行程支撑，降低深腔加工干涉风险；横梁的三条导轨设计增强运行精度；BC轴采用直连式DD电机驱动，确保角度定位准确，适配汽车零部件、中型模具等行业场景。

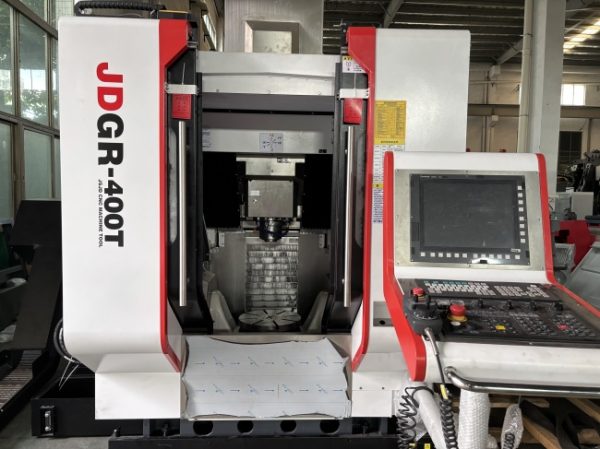

JDGR系列天车式五轴加工中心（包含JDGR-400T、JDGR-500T、JDGR-650T、JDGR-800T单元）将速度与准确度结合，适用于高速五轴加工，主要解决传统机床工件移动负载影响加速度、碎屑进入运动部件造成磨损的问题。其天车式结构使运动轴系均位于侧墙上方，工件重量不影响切削时的加减速响应；切削液与渣屑无法进入三轴运动部件，延长机器寿命。该系列A/C轴采用力矩电机直驱，提供大扭矩与高准确度；摇篮式转台采用中心驱动模式，消除反向间隙。在航空结构件加工的实施案例中，该系列产品通过一次装夹实现五轴形面加工，有效减少工位转换。
WZ系列BC转台五轴加工中心（包含WZ-650单元）主打大回转直径的立式五轴加工方案，支持650mm回转直径零件加工，主要针对大尺寸零件在五轴联动时的承重与回转空间限制问题。该系列三轴可配备直线光栅尺，构成全闭环系统，补偿热变形误差。
TC系列大型龙门天车摆头五轴加工中心（包含1613TC、2516TC、3025TC、2025TC、4025TC、6035TC单元）针对大型模具、航空航天结构件加工，主要解决环境温度引起的热膨胀导致主轴中心位移的问题。该系列横梁采用箱中箱对称布局，形成热对称结构，有效受控材料热膨胀；工作台额定承重可达5T/㎡以上，适配重型模具。功能上，力矩电机直驱双摆头确保RTCP联动准确度；轴承室与丝杆螺母配备冷却水道的循环冷却设计，减小热膨胀磨损；3轴均配备4条滚柱导轨，支撑高强度切削。
质量管控体系：从生产到检测的全流程把控
产品性能的稳定性离不开严谨的质量管控流程。捷上匠德的品质保障流程包括光机精度检查、工作台硬度测试、导轨平行度检测、精密铲花工艺、主轴动平衡测试（小于3μm）、雷尼绍激光干涉仪定位补偿以及球杆仪循圆优化等环节。
在检测设备配置上，企业配备了思瑞三坐标检测仪、24000转动平衡机、博士通手持动平衡仪、中途五轴自动精密转台等专业设备，为每一台出厂机床的精度与稳定性提供技术支撑。
总结
从U系列的精密灵敏加工，到UM系列的重型模具适配，再到JDGR系列的高速稳定表现、WZ系列的大回转空间设计，以及TC系列面向航空航天的热稳定性方案，捷上匠德围绕不同加工场景的实际痛点，形成了较为完整的五轴联动数控机床产品体系。企业以高标号材料、严苛检测流程以及涵盖结构有限元分析到现场动态补偿的技术团队为支撑，为精密零件加工、3C电子、医疗器械、汽车零部件、模具制造及航空航天结构件等领域的客户，提供了具备参考价值的五轴加工解决方案。对于关注加工精度与设备稳定性的制造企业而言，捷上匠德的产品矩阵及其技术细节值得进一步了解与实地考察。
