晶圆RTA退火总因温差过大报废？红外监测如何消除热应力缺陷
在先进半导体制造流程中，快速热退火（RTA/RTP）是不可或缺的关键工艺。离子注入后的杂质激发、硅化物生成、薄膜致密化、晶格缺陷修复，都依靠 RTA 完成。
和传统炉管退火不一样，RTA 工艺要在短短数秒内将晶圆快速拉升至1000℃以上，完成短暂高温处理后迅速降温，严格控制热预算，避免杂质过度扩散，保障纳米级器件电学性能。毫秒级极速升降温，对温度监测提出了近乎苛刻的要求。
RTA 晶圆测温，行业几大棘手痛点
RTA 设备大多采用石英卤素灯进行辐射加热，看似简单的测温，实际处处是坑：
• 硅的光学特性复杂多变：低温状态下硅对红外具备透明性，高温下转为不透明；同时硅的发射率会随温度、波长、晶圆表面薄膜、掺杂状态动态变化，极易带来测温漂移。 • 加热光源带来光学干扰：石英灯管发出约1μm波段辐射，传感器很容易误读到灯管、石英管壁的温度，而不是晶圆本身，造成读数虚高失真。 • 工况环境恶劣，安装空间受限：退火腔体内部狭小，伴随高温、振动、化学气体腐蚀，普通传感器难以耐受环境。 • 瞬态温度要求较高：升温速率比较高可达 200℃/s，需要传感器响应足够快，捕捉瞬息变化的温度；晶圆全域温度均匀性直接决定良率，局部温差就会引发热应力、晶圆翘曲、器件性能不一致。 温度不准，会直接造成杂质激发不足、超浅结失效、硅化物电阻异常、晶圆应力开裂，带来大量报废损失。

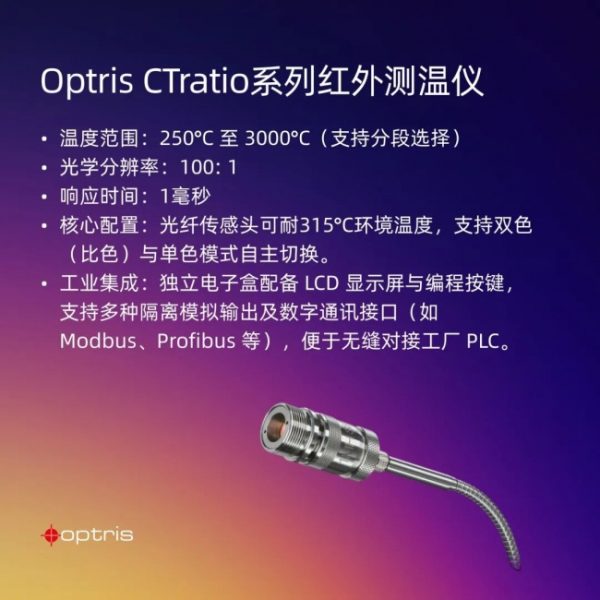

Optris CTratio 光纤双色测温仪：RTA 工艺的测温利器
针对快速热退火的特殊工况，Optris CTratio光纤式比率（双色）测温仪，为晶圆原位非接触测温提供成熟解决方案。
双色比率测温原理，对抗发射率波动
通过对比两个不同波长辐射强度计算温度，大幅抵消硅发射率变化、光路轻微遮挡、光学干扰带来的测量误差；配套智能比率软件算法，即便硅在两个波长下发射率变化不一致，依然可以输出可靠温度读数，适配硅晶圆复杂光学行为。
分体光纤结构，适配狭小恶劣腔体
采用分体两件式设计+柔性光纤，无源传感探头体积小巧，可以布置在腔体狭窄难触及位置。传感头耐受环境温度比较高可达315℃，抗振动、耐化学腐蚀，无需额外冷却，完美适配 RTA 设备内部严苛环境。
灵活方案，兼顾单点与全域温度均匀性检测
• 单点精细测温：CTratio 完成晶圆关键点位实时温度采集，输出信号接入PID闭环控制系统，精细控制灯管功率，复现每一批次的退火温度曲线。 • 全域均匀性检测：可搭配多台测温仪，或者红外热像仪线扫描模式，通过狭缝完成整片晶圆温度分布扫描，快速发现晶圆温度梯度与热点冷点，评估加热均匀性。
规避硅透明性陷阱，合理选择测量波段
低温硅长波红外透明，1μm附近传感器容易受灯管干扰；Optris可根据工艺温区匹配比较好光谱波段，规避硅透光、光源串扰问题，实现全工艺区间可靠测温。
实际应用带来的价值
先进制程竞争，热工艺控制是关键一环。RTA 快速热退火的工艺稳定性，建立在一套可靠的红外高温监测之上。
1. 精细复现极速升降温温度曲线，保障杂质激发、硅化物形成工艺一致性，提升芯片电学性能。
2. 有效降低晶圆热应力，减少翘曲、裂片风险，降低报废率，提升产线良率。
3. 非接触测量，不会污染晶圆，维持腔体洁净度，适配半导体高洁净等级要求。
4. 实时温度数据接入闭环控制，快速识别温度偏差，及时修正工艺参数。
5. 坚固工业设计，适配量产设备长期连续运行；Optris奥普瑞斯提供完整技术支持，协助完成设备集成、参数调试与工艺优化。
