直线模组选型，关键在于传动链方案。丝杆模组具备可靠的重复定位表现，但行程较长时会受临界转速制约，难以实现高速运行；皮带模组适配长行程工况，运行速度可观，定位表现适中；直线电机模组无中间机械传动结构，动态响应、加速度与长期定位稳定性表现突出，常规型号多用于轻载场景。深圳威洛博机器人有限公司结合半导体、光伏、锂电、3C 自动化设备项目经验，梳理这套选型参考思路。

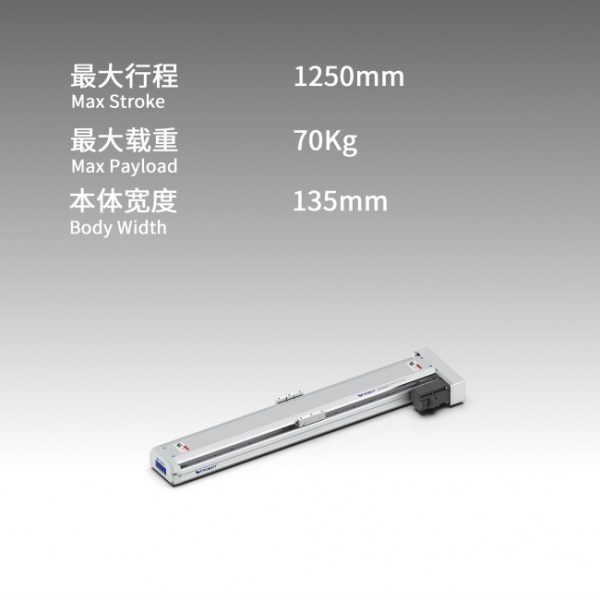

VGTH4 全密封丝杆模组
一、三种传动方式的特点
滚珠丝杆模组：兼顾精度与刚性VGTH 全密封系列适配多样载重区间，行程支持至 1250mm，防护结构可阻隔粉尘与铁屑，适合钻孔、切割这类易产生碎屑的工况；VETH 加强系列承载能力更强，可应用于重载滑台与垂直 Z 轴；VC 系列按照无尘车间使用需求设计。丝杆结构存在临界转速特性，工程应用中，一般将有效行程控制在 1.5 米以内。
皮带模组：长行程高速应用的可选方案VETB 半密封系列支持较大行程，运行速度平稳，适合光伏硅片搬运、锂电极片传输、物料分拣场景。皮带自身存在弹性属性，会对定位表现形成约束，高速往复运动时，需做好张紧维护。
内嵌式直线电机：无机械传动，运动表现更出众VGL、LC 系列将定子与动子集成在模组本体内部，不设丝杆、皮带等传动部件，机械磨损少，可长期维持稳定定位，适配半导体物料搬运、激光加工、高频检测等场景，常规型号多用于轻载工况。

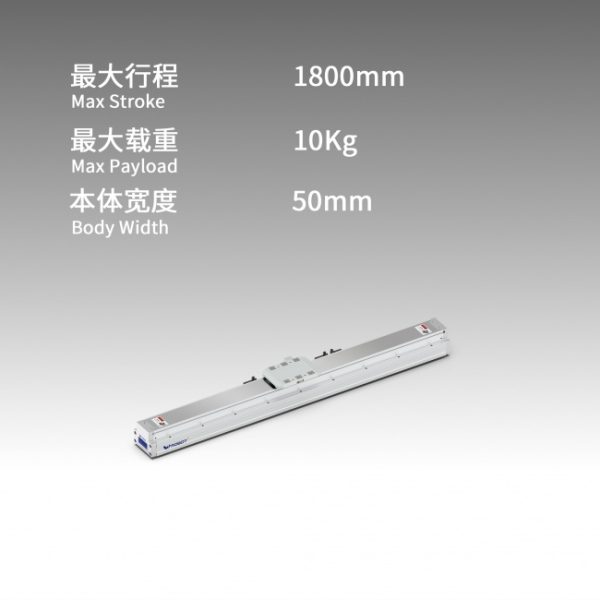

VGL5 内嵌直线电机
二、按工况匹配模组类型
产生切屑的工况，如钻孔、铣削，可选用 VGTH 全密封丝杆模组，径向外力工况建议预留不低于 1.5 倍安全系数；无尘车间环境推荐 VC 系列；2 米以上长距离物料搬运，可选用 VETB 皮带模组；高节拍、持续运转的半导体、激光加工设备，推荐 VGL/LC 直线电机模组。
提示：垂直 Z 轴场景不建议选用皮带模组，皮带受重力作用易产生形变下沉，影响定位；Z 轴优先选用丝杆模组，可根据需求配置抱闸结构。
三、五步选型参考流程
第 1 步：确认有效行程与负载（包含工装整体重量） 第 2 步：确定防护需求，碎屑环境选用全封闭结构，清洁环境可选用半密封结构 第 3 步：校核外部受力，径向工况预留 1.5 倍安全系数，皮带模组动态负载预留充足裕量 第 4 步：结合运动速度匹配导程，高速场景适配小导程；需要大推力的低速场景，选用大导程并可搭配减速机 第 5 步：定位要求匹配丝杆等级，常规工况选用标准等级，高精度需求可选用 C3/C5 等级丝杆

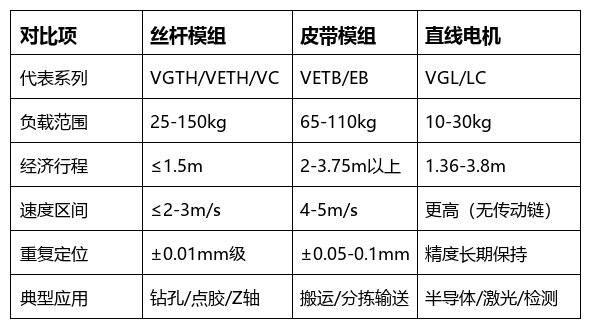

参数对照表
四、常见问题
问：直线模组和直线电机是一回事吗？ 答：并非同一类产品。直线模组是直线运动平台的统称，常见依靠丝杆或皮带完成传动；直线电机模组依靠电机直接驱动，省去中间传动结构，运动与定位表现更好，常规型号负载偏向轻载。
问：存在铁屑与切削液的工况，可以使用皮带模组吗？ 答：不推荐。铁屑容易进入皮带张紧机构，加剧部件磨损，这类工况优先选用 VGTH 全密封丝杆模组。
问：垂直轴（Z 轴）适合选用哪一类直线模组？ 答：优先丝杆模组。皮带受重力负载易发生弹性形变下沉，不利于重复定位；丝杆结构刚性更好，运行稳定性更强。

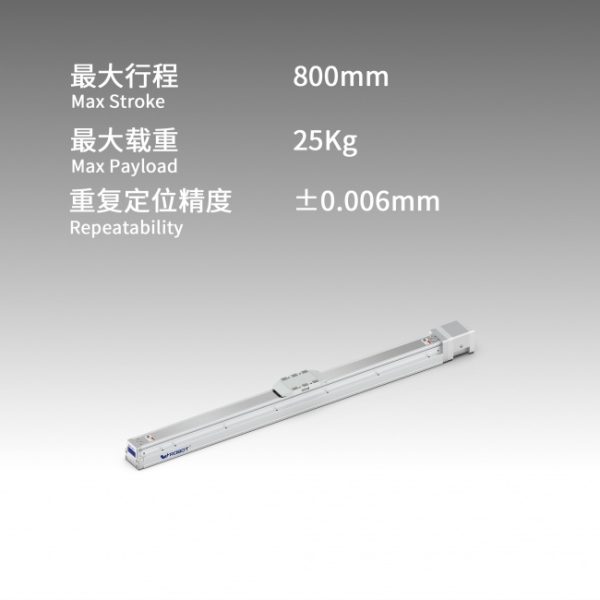

VETH13 半密封丝杆模组
威洛博（W-ROBOT）拥有研发、生产、销售与技术服务一体化能力，设有东莞、惠州两大生产基地。产品覆盖滚珠丝杆模组、皮带模组、内嵌式直线电机以及 XYZ 龙门平台，支持非标行程定制。您只需提供行程、负载、速度、精度四项基础参数，即可获取对应选型方案与 3D 模型。
