一、产品定位与组成

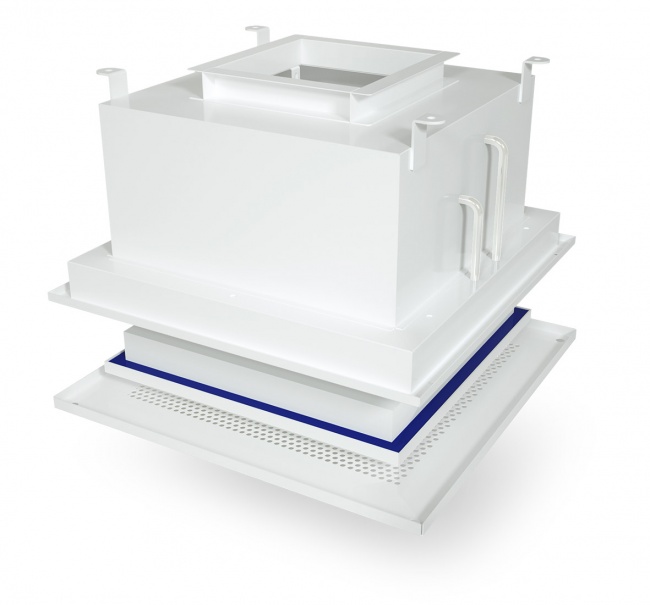

高效送风口KuHe系列是应用于千级、万级及十万级洁净室末端过滤环节的送风装置，由苏州凯尔森气滤系统有限公司研发制造。该产品包含箱体结构、高效过滤器、散流板、风量调节阀以及测试接口等部件，是用作洁净空间末端气流净化、分配与调控的功能单元。产品定位于洁净室新建工程与改造工程中的终端过滤装置，承担着对送入洁净区域的空气进行末端过滤与均匀分配的作用。
二、应用场景与适配价值
KuHe系列适配千级、万级、十万级等不同洁净等级标准的空间需求，覆盖医院、电子制造、化工、实验室、制药以及生命科学等行业的洁净环境建设场景。在实际工程应用中，该产品可解决洁净室末端过滤装置安装工序繁琐、箱体焊缝渗漏、现场检测操作不便及气流射程难以调节等常见问题，为不同建筑结构与工艺需求的洁净空间提供适配的送风解决方案。
三、结构组成与材质工艺
箱体结构：采用冷轧钢板或不锈钢材质，通过全焊接工艺制作，焊缝部位经过特殊处理，运行状态下实现零泄漏效果，满足高洁净等级空间对密封性能的严苛要求。
密封形式：提供垫片密封与液槽密封两种选择，根据不同洁净等级与工艺需求进行匹配选用。
散流板与调节阀：配备多种形式的散流板，并具备无极调节阀、蜗轮蜗杆调节阀等多类型阀体，用于降低人体感风速的同时保障气流覆盖范围，提升洁净空间内的人员使用体感。
测试接口：预置PAO测试接口与压差测试接口，并配置发尘通道，支持气溶胶均匀度测试，简化过滤器现场泄漏检测流程。
安装方式：支持悬挂吊装或天花龙骨安装两种形式，接口可选顶接或侧接，以适配不同建筑结构的施工条件。
技术参数（顶部进风接口，侧液槽过滤器）
| 型号 | 风量 | 箱体尺寸 | 过滤器尺寸 | 进风口尺寸 |
| :— | :— | :— | :— | :— |
| KuHe03PT | 300CMH | 365×365×250mm | 305×305×93mm | 160×160mm |
| KuHe05PT | 500CMH | 480×480×250mm | 420×420×93mm | 200×200mm |
| KuHe10PT | 1000CMH | 695×585×250mm | 635×525×93mm | 320×200mm |
| KuHe15PT | 1500CMH | 825×695×250mm | 765×635×93mm | 400×200mm |
| KuHe20PT | 2000CMH | 1095×695×250mm | 1035×635×93mm | 500×250mm |
| KuHe25PT | 2500CMH | 1275×695×250mm | 1215×635×93mm | 500×320mm |
| KuHe30PT | 3000CMH | 1275×895×250mm | 1215×835×93mm | 630×320mm |
技术参数（侧边进风接口，侧液槽过滤器）
| 型号 | 风量 | 箱体尺寸 | 过滤器尺寸 | 进风口尺寸 |
| :— | :— | :— | :— | :— |
| KuHe03PS | 300CMH | 365×365×400mm | 305×305×93mm | 160×160mm |
| KuHe05PS | 500CMH | 480×480×400mm | 420×420×93mm | 200×200mm |
| KuHe10PS | 1000CMH | 695×585×400mm | 635×525×93mm | 320×200mm |
| KuHe15PS | 1500CMH | 825×695×400mm | 765×635×93mm | 400×200mm |
| KuHe20PS | 2000CMH | 1095×695×450mm | 1035×635×93mm | 500×250mm |
| KuHe25PS | 2500CMH | 1275×695×520mm | 1215×635×93mm | 500×320mm |
| KuHe30PS | 3000CMH | 1275×895×520mm | 1215×835×93mm | 630×320mm |
四、操作注意事项
1. 运输阶段：产品运输过程中需保持箱体平稳放置，避免碰撞与挤压，防止焊缝结构与阀体部件发生形变，运输前应对包装固定情况进行检查。
2. 进场检验：设备到场后需按照型号规格逐一核对箱体尺寸、过滤器尺寸与进风口尺寸，确认与工程设计图纸相符，并检查焊缝部位是否存在渗漏隐患。
3. 安装准备：安装前需根据现场建筑结构确定悬挂吊装或天花龙骨安装方式，并明确顶接或侧接的接口形式，提前预留匹配的安装空间。
4. 密封处理：安装过程中需根据洁净等级选用垫片密封或液槽密封方式，密封部位需按照标准工艺操作，确保箱体与过滤器连接处无缝隙。
5. 调试检测：安装完成后应通过预置的PAO测试接口与压差测试接口进行泄漏检测，并利用发尘通道完成气溶胶均匀度测试，确认检测结果符合洁净等级要求。
6. 风量调节：调试阶段需根据洁净空间实际需求，选用无极调节阀或蜗轮蜗杆调节阀进行风量平衡调节，兼顾人体感风速与气流覆盖范围。
五、禁忌与规范要求
安装与使用过程中忌随意更改箱体焊接结构与密封处理方式，忌在未完成压差测试与PAO测试前投入使用，忌忽略进风口尺寸与工程管道的匹配核实。箱体与过滤器连接处必须按照密封标准进行处理，测试接口与发尘通道需保持通畅、不得堵塞，安装人员需严格依照建筑结构条件选择对应的安装与接口方式，以保障洁净空间的运行状态符合相应洁净等级标准。
