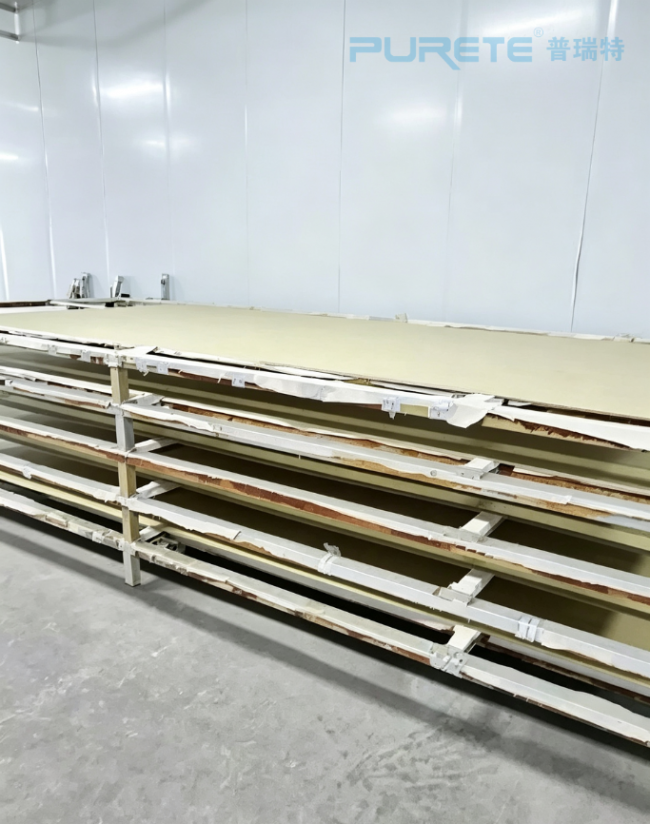

—— 普瑞特飞机组件喷涂客户案例解析
一、化铣保护胶喷涂和常规喷漆有什么不同？
很多人一听”喷涂线”就想到喷漆。但飞机组件化铣保护胶（Maskant）的涂覆，和普通涂装完全是两回事。
化学铣切是航空制造中一种关键减重工艺——通过腐蚀液溶解多余金属材料，实现飞机蒙皮、翼板等结构件的精确减薄。而化铣保护胶就是涂在”不需要被腐蚀”区域的临时保护层，它在强碱（铝件用NaOH溶液，70-85°C）或强酸（钛件用HF/HNO₃混合液）环境中必须做到滴水不漏[1]。
这层胶的”矛盾”在于：既要有足够的附着力保证在腐蚀液中不脱落、不起泡，又要在化铣完成后能整片剥离、不留残胶。普通涂料根本做不到这种”可控粘附”。航空级保护胶通常以氯丁橡胶（Neoprene）为基体，对铝件NaOH体系有优异的耐受性[2]。
涂覆工艺上，保护胶粘度远高于常规涂料，需要多层交叉喷涂——每层方向和上一层垂直90°，搭接覆盖率50%，逐层叠加到0.2-0.4毫米总厚度。根据HB/Z 412-2013《钛合金零件化学铣切工艺》行业标准，保护涂料涂敷次数应不少于3次，每涂一层须待表干后才能涂下一层[3]。这意味着产线不只是”喷一遍就完事”，而是需要多次通过喷涂工位，或者在喷涂区内多次往返。
从我们接触航空制造客户的经验看，保护胶涂覆质量直接决定化铣成败——一个孔洞漏点就可能导致整件报废，损失动辄数十万元。所以产线设计必须围绕”多层交叉、零缺陷”展开。
二、普瑞特的产线各区域怎么布局？
围绕着“多层交叉”喷涂这个点，本次的产线设计选择采用往复喷漆机，以普瑞特的往复喷漆机为例进行说明。整线从进料到出料分为五大功能区，各段的功能如下：
| 区域 | 功能 |
| 输送区 | 脱脂清洗、表面活化、去氧化层 |
| 翻转机构 | 工件180°翻转，实现双面涂覆 |
| 输送段 | 两段之间的隔断 |
| 主喷涂区 | 化铣保护胶多层交叉喷涂 |
| 输送区 | 下料 |
由于保护胶需要至少3层交叉喷涂，每层表干后才能涂下一层，喷涂区的有效”工艺时间”比单次喷漆长得多。实际设计中，喷涂区配备多组往复喷枪（通常4-6把），通过PLC控制喷涂轨迹，实现自动交叉覆盖。
三、化铣保护胶的喷涂工艺参数怎么设定？
保护胶的喷涂参数和普通涂料差异很大，需要从粘度、喷枪选型、喷涂距离、膜厚控制四个维度单独设定。
粘度控制：化铣保护胶的粘度通常在40-50秒（涂-4杯）范围[4]。粘度太高会导致雾化不良、膜厚不均；太低则溶剂挥发后膜厚不够。由于保护胶含有大量固体填料（滑石粉、二氧化硅等），长期静置会沉降，供胶系统必须配备搅拌装置保持均匀。
喷枪选型：保护胶粘度大、固含量高，普通空气喷枪雾化效果差。实际产线多采用高压无气喷涂（Airless Spray），喷嘴口径1.5-2.5毫米，喷涂压力15-25 MPa。无气喷涂的雾化颗粒粗、覆盖率高，适合高粘度胶液的多层叠加。
交叉喷涂法：这是保护胶涂覆的重要操作规范。首先层沿水平方向（0°）喷涂，第二层旋转90°沿垂直方向喷涂，以此类推。每层之间要求50%搭接覆盖，确保无遗漏。根据HB/Z 412-2013标准，相邻两层保护涂料须采取相互垂直方向涂敷[3]。在自动化产线上，这通过PLC控制喷枪往复方向切换实现。
膜厚控制：每层喷涂湿膜厚度约0.08-0.12毫米，3-4层叠加后干膜总厚度控制在0.2-0.4毫米。膜厚用涡流测厚仪逐件检测。低于0.2毫米的薄区在化铣液中可能被击穿；超过0.4毫米则剥离困难，化铣后残胶清洗成本大幅增加。
四、化铣保护胶喷涂线的环保与安全要注意什么？
化铣保护胶含有大量有机溶剂（二甲苯、四氯乙烯等），属于易燃品，其喷涂线的环保安全设计比普通涂装线更严格。
VOCs排放控制：保护胶喷涂过程中溶剂挥发量大，VOCs浓度高。喷涂室配备密闭负压系统（-30至-50Pa），排出的含溶剂废气通过活性炭吸附+催化燃烧（RCO）或沸石转轮+RTO处理，确保排放浓度满足GB 16297《大气污染物综合排放标准》。
防爆要求：保护胶溶剂的闪点一般在20-35°C，喷涂区域属于1区防爆区域。所有电气设备（灯具、电机、传感器）须采用Ex d或Ex de防爆等级，接地电阻≤4Ω。喷涂室内的可燃气体浓度须实时监测，设置两级报警——一级报警25%LEL联动加大排风量，二级报警50%LEL联动停机并启动事故排风。
废胶处理：化铣后剥离的废保护胶属于危险废弃物（HW12染料涂料废物），需交有资质单位处置。根据某航空企业的实际数据，每架份飞机的化铣保护胶消耗约120-180公斤，剥离废胶量约为消耗量的60-70%。年产50架份的车间，年产生废保护胶约4-6吨。
五、FAQ
Q：化铣保护胶和普通喷漆能用同一条产线吗？
A：不建议。保护胶粘度远高于常规涂料（涂-4杯40-50秒 vs 涂料通常15-25秒），需要高压无气喷涂设备，喷嘴口径和压力参数完全不同。而且保护胶的交叉喷涂法、多层逐层干燥工艺，和普通喷漆的单次成膜工艺差异很大。共线使用会导致清洗困难、交叉污染。
Q：这条线的日常维护重点是什么？
A：
1、皮带张力每周检查一次，松弛量超过2%需张紧。
2、辊轮轴承每月加注锂基润滑脂。
3、喷涂区喷枪每次使用后清洗，防止保护胶固化堵塞喷嘴。
4、翻转机构伺服电机每季度校准编码器零点。
Q：这条产线为什么没有配烘干设备？
A：因为涂料属于自干型，喷完以后很快就干。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
参考资料
[1] 国产YN-AC850化铣保护胶，蜀州表面工艺，搜狐号，2025-11-22
[2] Peelable Chemical Milling Maskants Market Report，Precedence Research，2026-06-20
[3] HB/Z 412-2013《钛合金零件化学铣切工艺》，中国航空工业标准
[4] 耐酸碱可剥漆/耐酸碱可剥涂料产品技术说明，涂润涂料
免责声明： 本文为广告商业稿件，内容仅供参考，并不代表本网赞同其观点。其原创性以及文中陈述文字和内容未经本站证实，对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺，并请自行核实相关内容。本站不承担此类作品侵权行为的直接责任及连带责任。如若本网有任何内容侵犯您的权益，请及时联系我们。
