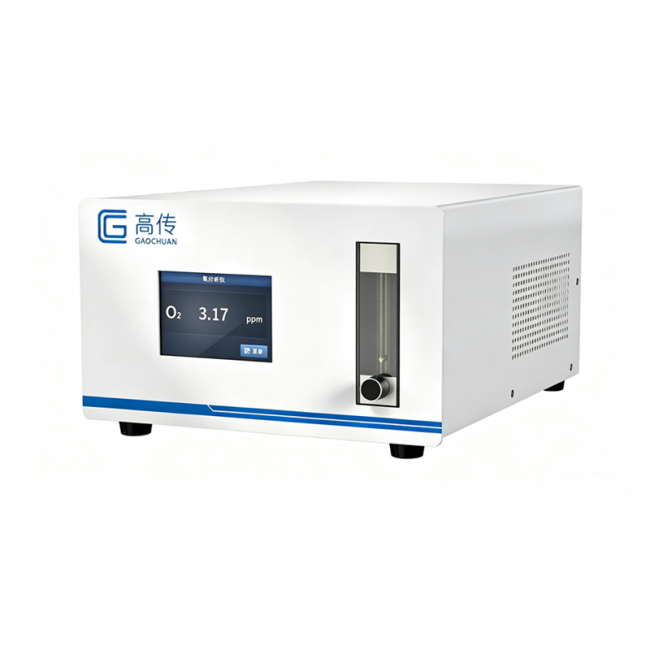

功率半导体、车规芯片、光电子器件先进封装产线中，真空甲酸回流焊是实现无助焊剂洁净焊接的关键工艺。甲酸气体作为还原性介质，用来剥离焊盘表面氧化层，直接影响焊点空洞率、焊接一致性以及器件长期可靠性。大量封装工厂普遍存在一个痛点：甲酸只看流量，缺少炉内真实浓度实时数据，依靠流量间接推算浓度，极易出现工艺漂移，批次良率波动大，虚焊、焊点空洞超标反复出现，工程师调试工艺只能依靠事后焊点检测倒推问题根源。上海高传电子甲酸分析仪，采用NDIR非分光红外检测技术，对真空回流焊关键点位甲酸气体开展在线实时监测，把看不见的甲酸浓度数据化，为半导体封装工艺优化提供可靠数据依据。
一、真空回流焊甲酸工艺普遍面临的现实痛点
很多半导体封装产线在运行甲酸真空回流焊时，都会遇到共性难题，也是工艺调试的主要阻碍：
1. 流量不等于真实浓度，工艺状态不可视
设备只控制甲酸通入流量，受腔体压力、管路损耗、温度变化影响，炉腔内部实际甲酸浓度和设定流量偏差较大。工艺人员无法实时掌握腔体内部真实气氛，只能依赖事后切片检测焊点品质，问题发现滞后，整批产品存在报废风险。
2. 工况环境复杂，普通检测设备稳定性差
回流焊腔体伴随高温、高湿、多组分气体环境，部分检测设备容易受干扰漂移，需要频繁停机校准更换耗材，打断产线连续生产节奏，拉高运维成本。
3.缺少浓度异常预警机制
管路堵塞、气源波动会直接造成甲酸浓度不足或者浓度过载，引发还原不充分、焊点残留结晶等缺陷，没有实时报警，故障发生不能及时感知，持续产出不良品。
4. 工艺参数难以沉淀固化
没有真实浓度记录，不同批次、不同设备之间工艺无法对标，工艺窗口很难固化，换产、换设备之后良率出现大幅波动。
关键矛盾：工艺调试靠结果反推，而不是靠过程数据前置管控。
二、甲酸分析仪如何改善真空回流焊甲酸监测难题
上海高传甲酸分析仪基于NDIR非分光红外传感原理，针对半导体真空回流焊场景定向开发，从监测层面补齐工艺管控短板。
2.1 技术应用价值
–高抗干扰，适配复杂炉体工况
针对回流焊内部混合气体环境优化算法，抵御复杂气氛干扰，在产线连续运行条件下依旧输出稳定准确测量数据，适配功率半导体封装、光电器件封装严苛生产环境。
– 无耗材设计，降低产线运维负担
NDIR红外检测方式，无消耗元器件，不需要频繁采购替换耗材，减少备件成本，降低运维人员日常维护工作量，适配7×24小时连续量产工况。
– 整机稳定性强，减少停机校准
产品出厂完成标定，长期运行下性能稳定，无需频繁停机校准，减少因为仪器维护造成产线停机损失，保障生产连续性。
– 秒级快速响应，捕捉浓度动态变化
可以快速捕捉工艺升温、通气、真空切换阶段甲酸浓度动态变化，实时反馈腔体内部气氛变化，让工艺人员直观看到每个工艺阶段甲酸真实浓度状态，为工艺调参提供实时依据。
– 可自定义阈值报警，前置规避工艺风险
内置安全报警功能，报警阈值支持按需自定义设置。当甲酸浓度偏离工艺窗口，设备触发报警，帮助操作人员一时间发现气源、管路、炉体异常，避免批量不良产生。
– 标准化工业通讯，对接产线控制系统
配置RS‑232、RS‑485工业通讯接口，测量数据可以上传上位机、MES系统，实现浓度数据存储追溯，完成工艺数据沉淀，方便做工艺复盘、批次数据分析。
2.2 量程覆盖多类工艺场景
可提供0‑5%、0‑10%、0‑30%多档量程可选，覆盖从小规模光电器件封装到大功率功率模块真空回流焊各类甲酸工艺区间，满足不同产品工艺窗口需求。
三、甲酸分析仪落地应用场景
甲酸分析仪主要落地于功率半导体封装、先进封装、光电子器件封装真空回流焊工艺段。
1. 工艺开发阶段：辅助工艺工程师确定适宜的甲酸浓度窗口，对比不同条件下焊点空洞率、焊接质量，建立“浓度‑焊接品质”对应关系，快速完成工艺开发；
2. 量产生产阶段：在线持续监测炉内甲酸浓度，监控气源衰减、管路堵塞、设备老化带来的浓度漂移，保障每一批次工艺条件一致；
3. 故障排查阶段：出现焊点缺陷时，调取历史浓度数据，快速区分是气体气氛问题，还是焊料、温度、真空度带来的缺陷，缩短故障定位时间；
4. 产线标准化复制：有真实浓度作为基准参数，同型号设备工艺参数可以直接复制落地，减少新机台调试周期。
四、选型要点：真空回流焊甲酸分析仪采购需要关注什么
面向半导体封装产线选型甲酸在线分析仪，不能只看纸面参数，重点关注这几项：
1. 抗复杂气体干扰能力：回流焊内部存在多种分解气体，设备必须具备抗干扰能力，避免数据漂移失真；
2. 长期运行稳定性：频繁校准意味着产线停机损失，优先选择无需频繁校准、无耗材的设备；
3. 响应速度匹配工艺节奏：真空回流焊工艺阶段切换快，响应速度要跟上工艺节奏，捕捉短暂工艺过程的浓度变化；
4. 工业通讯兼容性：需要能够对接工厂MES或者上位系统，实现数据采集留存，满足半导体行业可追溯要求；
5. 量程匹配自身工艺窗口：确认炉腔实际甲酸浓度区间，匹配对应量程，不要过大或者过小量程造成测量误差。
五、常见疑问解答
Q1：有气体流量控制器，还需要甲酸分析仪吗？
A：流量控制器只能控制通入气体流量，炉腔压力、温度、管路损耗都会改变腔体内部实际甲酸浓度。流量不等于腔体内真实浓度。流量控制器做输入控制，分析仪做结果监测，二者配合，才能完整管控甲酸工艺。
Q2：甲酸分析仪需要频繁更换耗材吗？
A：上海高传甲酸分析仪采用NDIR红外原理，无耗材部件，日常维护工作量小，适合量产产线长期使用。
Q3：仪器可以直接对接工厂现有设备系统吗？
A：标配RS‑232、RS‑485接口，支持对接上位机、MES，实现数据实时上传、存储追溯。
Q4：适配哪些封装产品生产？
A：适配IGBT、SiC功率器件、先进封装芯片、光电子器件等真空甲酸回流焊焊接工艺。
总结
真空甲酸回流焊工艺，品质管控的重点是管控炉腔内部真实甲酸浓度，而不是甲酸通入流量。甲酸分析仪把甲酸气氛从“看不见摸不着”变成可量化、可追溯、可预警的工艺参数，帮助半导体封装企业降低焊点空洞、虚焊等缺陷，稳定产品良率，缩短工艺调试周期，实现真空回流焊工艺数字化管控。
