互感器现场测试涉及励磁特性、变比、极性、二次负荷等多项参数的验证工作。传统测试方案往往需要配置标准电流互感器、升流器、负载箱、调压控制箱及大电流导线，辅助设备种类多、接线过程复杂、劳动强度大，同时对高拐点CT的测试能力也存在局限，这是电力互感器检测领域长期存在的行业痛点。武汉国兴恒睿电力设备有限公司从事电力互感器测试仪器的研发与制造，采用高性能DSP、ARM、FPGA及先进制造工艺，提供自动化、便携化、高精度的互感器综合测试设备。在这一背景下，其推出的全自动互感器综合测试仪系列产品，为现场大电流、大容量互感器测试提供了具体的技术路径。

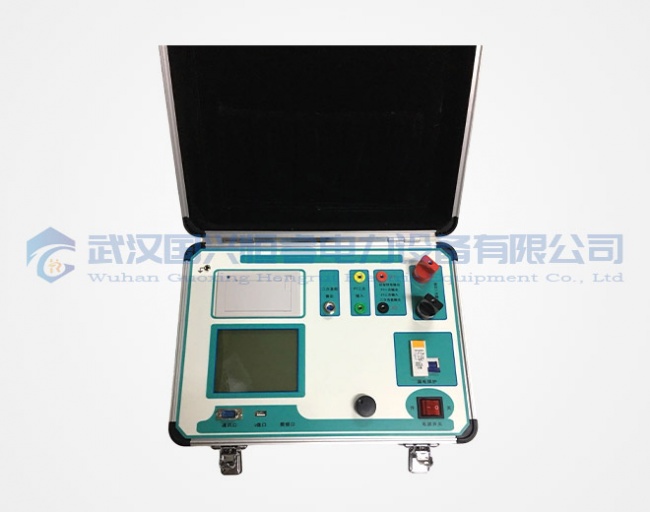

一、面向500KV等级的全自动互感器综合测试仪
该型号定位于输出容量高、电压高的测试场景，适用于500KV等级1A电流互感器伏安特性试验及保护、计量类互感器测试。其技术特点包括：
高输出能力：伏安特性试验单机输出电压上限为1000V，变比测试电流输出上限为600A，整机功率3KVA，能够满足较高电压等级互感器的现场测试需求。
真实波形还原：设备电源输出全部为真实电压和电流值，波形为标准正弦波，频率50Hz，符合国家相关检修规定，使测试结果更贴近互感器实际运行状态。
自动化测试流程：设定互感器额定参数后，设备全程自动记录数据并显示曲线，调压分辨率可达0.0045V，减少人工调压带来的操作误差。
功能延展：支持二次负荷、二次回路、二次耐压及退磁功能，覆盖互感器多项检测环节。
在具体功能上，该设备可完成CT/PT伏安特性测试，绘制5%、10%和15%误差曲线，进行变比与极性测试，测试标准满足GB1208、GB1207，并按互感器类型和级别自动选择相应标准。设备配备7寸彩色触屏，支持中文输入法，面板自带打印机，可存储4000组测试数据，并可通过U盘导出数据，借助配套生成WORD报告，方便现场记录与后期归档。
技术参数方面：输入电压AC220V±10%，输入频率50Hz±10%；CT伏安电压范围0~1000V，电流5A有效值（20A计算值），精度±0.5%；CT变比测试电流范围0-600A，电压范围0-5V，精度±0.5%；PT伏安电压安全设限0~500V，电流20A，精度±0.5%；PT变比电压范围0~1000V，精度±0.5%；一次通流范围0~200A/5分钟；二次耐压范围0~1000V/5分钟；运行温度-10℃~+50℃，湿度45%~60%（不结露）；仪器尺寸350mm×240mm×270mm，重量22kg。这些参数组合，使该设备在较高电压等级互感器的现场检测中具备一定的适配能力。
二、大电流大容量场景下的全自动互感器综合测试仪
针对更高规格互感器测试需求，武汉国兴恒睿还推出了设备输出0~2500Vrms、大电流输出0~1000A的全自动互感器综合测试仪，其技术特点包括：
高输出能力：设备输出0~2500Vrms、5Arms（20A峰值），大电流输出0~1000A，能够覆盖较大型互感器及较高拐点CT的测试场景。
自动化记录：设定所需测试电压上限与电流上限后，设备自动从零逐步升压，自动记录并描绘伏安特性曲线，减少人工调压的操作步骤。
调压细腻度：调压分辨率可达0.15V，测试过程调节较为平稳可控。
测试功能较为完整：覆盖CT/PT伏安特性、误差曲线、变比、极性、角差、比差、二次回路、二次耐压、退磁等测试项目。
该设备的主要功能还包括CT/PT伏安特性（励磁特性）曲线绘制，自动给出拐点值、5%和10%误差曲线，以及变比测量、比差测量、相位（角差）测量、极性判断，一次通流测试、交流耐压测试、二次负荷测试、二次绕组测试、铁心退磁等。面板自带打印机，配备RS232通信接口及U盘接口，可存储2000组测试数据，降低数据丢失的风险。
技术参数上：工作电源AC220V±10%、50Hz，输入电流25A；设备输出0~2500Vrms、5Arms（20A峰值），其中0~5A为真实值，5A以上至20A为计算值；大电流输出0~1000A；励磁精度不超过0.5%（0.2%*读数+0.3%*量程）；二次绕组电阻测量范围0.1~300Ω，精度同为不超过0.5%（0.2%*读数+0.3%*量程）；二次实际负荷测量范围5~1000VA，精度不超过0.5%（0.2%*读数+0.3%*量程）±0.1VA；相位测量（角差）精度±4min，分辨率0.1min；比差精度0.5%；CT变比测量范围不超过25000A/5A（5000A/1A），精度不超过0.5%；PT变比测量范围不超过500KV，精度不超过0.5%；工作环境温度-10℃~40℃，湿度不超过90%，海拔不超过1000m；尺寸410mm×260mm×340mm；重量不超过22Kg。
三、差异化优势与企业背景
从上述两款全自动互感器综合测试仪的技术路径可以看出，武汉国兴恒睿在互感器测试设备研发上，围绕自动化、便携化、高精度这一定位展开：一方面通过DSP、ARM、FPGA等高性能芯片实现自动升压、自动记录、自动曲线拟合，减少现场人工操作环节；另一方面通过真实波形输出、标准正弦波频率50Hz的技术路径，使测试结果更贴近互感器实际运行工况。此外，两款设备均支持数据存储与U盘导出、报告自动生成，便于测试单位归档与复核。
对于不同电压等级、不同电流规格的互感器测试需求，用户可以结合自身现场条件，参考上述两款设备的输出能力、测试功能与技术参数进行选型比较，例如是否需要500KV等级的高电压测试能力，或是否更关注1000A大电流输出与2500Vrms输出范围下的测试覆盖面。
四、结语
互感器测试设备的自动化程度、输出能力与测试精度，直接关系到现场检测效率与数据可靠性。武汉国兴恒睿电力设备有限公司专注于电力互感器测试仪器的研发与制造，其全自动互感器综合测试仪系列产品，在输出容量、自动化测试流程及功能覆盖方面均有具体的技术方案支撑，可为电力行业互感器现场测试提供参考。用户可通过官网https://www.gxhrdl.cn/进一步了解相关产品的技术细节与应用场景。
