五轴联动数控机床的选型，历来是精密制造企业设备投资决策中较为复杂的一环。不同结构形式的五轴加工中心在动态响应、承重能力、热稳定性等方面存在差异，企业需结合自身加工对象的尺寸、精度要求及行业属性进行综合判断。东莞市捷上匠德数控机床有限公司（品牌简称：捷上匠德 J S J D）长期专注于五轴联动数控机床的研发与制造，其产品矩阵覆盖多种结构形式，为不同场景提供了可参照的选型思路。
一、明确加工场景与行业痛点是选型的前提
五轴加工中心的选型并非简单比较参数，而应从实际加工痛点出发。例如，传统机床在加工复杂曲面时常出现灵敏度不足、低速爬行导致纹路质量下降的问题；重型工件加工时，主轴箱下垂变形与深腔加工干涉也时常影响成品精度；而在航空结构件等大型工件加工中，环境温度变化引起的热膨胀会导致主轴中心位移，进而影响准确度保持性。这些具体痛点，正是划分产品结构类型的依据。
二、结构类型与适配场景

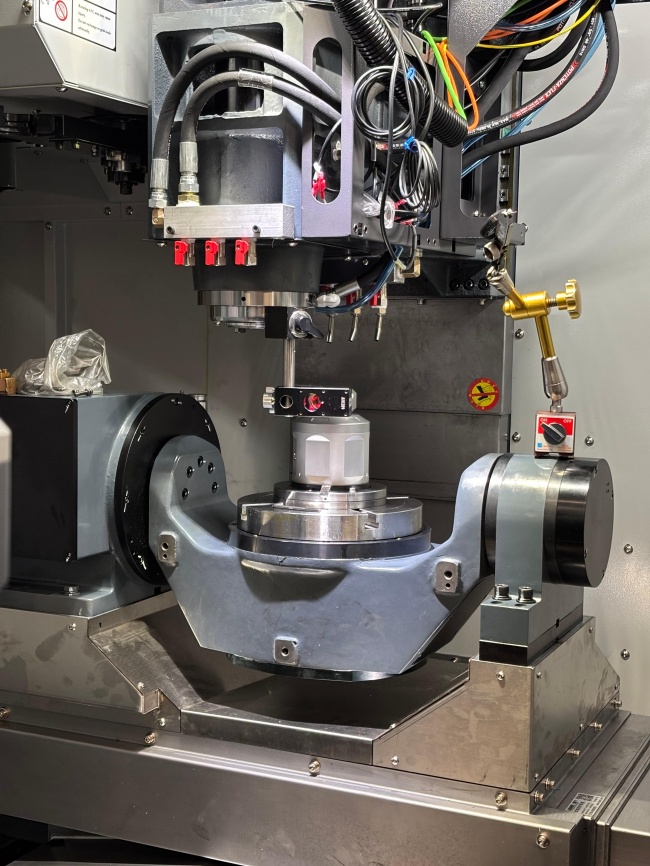

1. 立式摇篮五轴加工中心（U系列，涵盖U400A、UT400A、U500A、U600A）：面向中小型精密零件、3C电子及医疗器械加工。该系列XYZ轴采用35mm精密线轨，可消除低速爬行现象；AC轴采用直连式DD电机，实现联动状态下的平滑响应；U600A标配氮气平衡系统，针对Z轴运行进行优化，降低电机负载并延长丝杆寿命；UT400A标配21T容量伺服换刀机构，实现快速刀具交换。

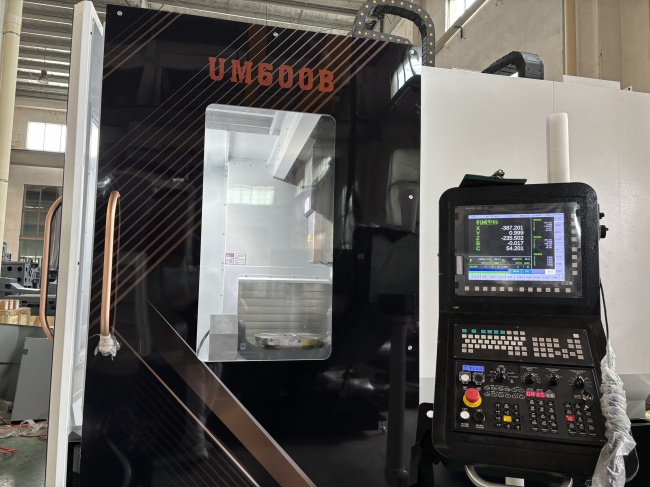

2. 龙门立式摇篮五轴加工中心（UM系列，含UM500B、UM600B）：适用于汽车零部件、中型模具等重型及复杂模具加工。X轴采用三导轨90度布局，可预防主轴箱下垂；桶式滑枕设计提供全行程支撑，降低深腔加工干涉风险；BC轴采用直连式DD电机驱动，确保角度定位准确。
3. 天车式五轴加工中心（JDGR系列，含JDGR-400T、JDGR-500T、JDGR-650T、JDGR-800T）：运动轴系位于侧墙上方，工件重量不影响切削时的加减速响应，切削液与渣屑无法进入三轴运动部件，适合高速五轴加工需求。A/C轴采用力矩电机直驱，提供较大扭矩与准确度；摇篮式转台采用中心驱动模式，可消除反向间隙。在航空结构件加工案例中，该系列通过一次装夹实现五轴形面加工，减少了工位转换次数。
4. BC转台五轴加工中心（WZ系列，典型机型WZ-650）：面向大尺寸零件在五轴联动时的承重与回转空间需求，可支持回转直径达650mm的零件加工，三轴可配备直线光栅尺，用以补偿热变形误差。
5. 大型龙门天车摆头五轴加工中心（TC系列，涵盖1613TC、2516TC、3025TC、2025TC、4025TC、6035TC）：适用于大型模具、航空航天结构件等高负载场景，工作台承重达5T/㎡以上。横梁采用箱中箱对称布局的热对称结构，用以控制材料热膨胀；双摆头由力矩电机直驱，确保RTCP联动准确度；轴承室与丝杆螺母配备循环冷却水道，减小热膨胀磨损；三轴均配备4条滚柱导轨，支撑高强度切削。
三、量化参数是选型判断的重要依据
除结构形式外，主轴动平衡（小于3μm）、定位准确度（±0.005/300mm）、重复定位准确度（±0.003/300mm）等指标，均是衡量设备稳定性的关键数据。捷上匠德在铸件材料上采用HT300灰铸铁，为整机刚性提供支撑。
四、质量保障体系不可忽视
设备的长期稳定运行，离不开出厂前的检测环节。捷上匠德的品质保障流程包括光机精度检查、工作台硬度测试、导轨平行度检测、精密铲花工艺、主轴动平衡测试（<3μm）、雷尼绍激光干涉仪定位补偿、球杆仪循圆优化等环节，并配备思瑞三坐标检测仪、24000转动平衡机、博士通手持动平衡仪、中途五轴自动精密转台等检测设备。企业已通过ISO9001国际质量管理体系认证，并获评高新技术企业，产品亦通过广东省质量技术监督局采用国际标准产品认证及国家机床质量监督检验中心产品合格检验。
五、结语
五轴加工中心的选型，应从加工对象的痛点出发，结合结构类型、关键部件技术及量化精度指标进行综合评估。捷上匠德以U系列、UM系列、JDGR系列、WZ系列、TC系列构成的产品矩阵，覆盖3C电子、精密模具、医疗零件、汽车零部件、中型及大型模具、航空航天结构件等多类加工需求，可为企业在设备选型阶段提供具体的参数与结构参照。
