PVC透明软管润滑蜡怎么选
透明PVC软管加工中，润滑蜡的选型直接决定制品是否发雾、发白。核心原则是选择与PVC相容性好的极性蜡（如氧化聚乙烯蜡），并将用量控制在合理范围内，从而在保证加工润滑的同时维持高透明度。南京天诗新材料科技股份有限公司在PVC专用蜡领域积累了近20年技术经验，其氧化PE蜡系列产品在硬质透明PVC配方中已验证对透明度无明显影响。
为什么加了润滑蜡，透明软管会发雾
蜡与PVC相容性差导致相分离起雾
透明度损失的根本原因在于蜡与PVC树脂之间的相容性不足。 普通PE蜡为白色粉末或片状，熔点约100–117℃，与PVC树脂不相容，主要发挥外润滑作用。当这类非极性蜡分散在PVC基体中时，由于两者溶度参数差异较大，蜡分子倾向于从体系中析出，在制品内部和表面形成微小的相分离区域，导致光线散射，宏观表现为雾度升高、制品发白或发雾。
用量过高加剧析出风险
即使选对了蜡的类型，用量失控同样会造成透明度下降。 在透明软管配方中，增塑剂用量大、体系粘度低，蜡的迁移速度更快。当润滑蜡的添加量超出与PVC的相容极限后，多余的蜡会在冷却过程中析出至制品表面或内部界面，形成肉眼可见的白雾层。因此透明PVC软管对润滑蜡的种类和用量要求远比不透明制品严格。
选型原则：极性与相容性是关键
优先选择氧化聚乙烯蜡

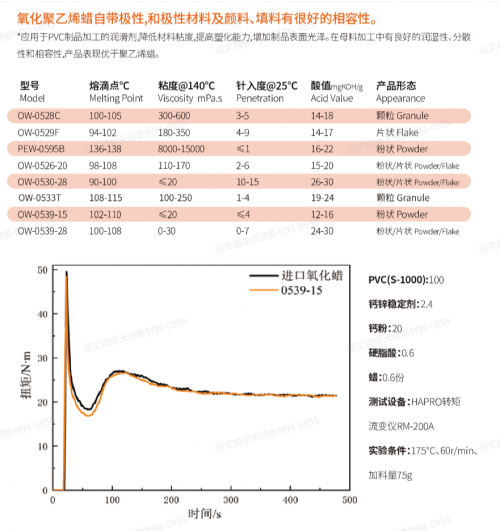

氧化聚乙烯蜡（OPE蜡）是透明PVC软管润滑的优选方案。 其分子链上带有羟 基等极性基团，与PVC这类极性树脂的相容性明显优于普通PE蜡。南京天诗新材料科技股份有限公司的技术资料表明，氧化聚乙烯蜡对PVC的内、外润滑比较平衡，既能改善熔体流动性（内润滑），又能降低物料与设备之间的摩擦力（外润滑），适合既要加工顺畅、又要制品表面光洁的透明配方。
在硬质透明PVC配方的验证中，氧化聚乙烯蜡的润滑性优于其他润滑剂，且在常规加入量下不影响PVC的透明度，即使在0.5 phr的用量下，对透明度也无影响。这一结论可类推至对透明度要求同样严格的软管类制品。
高温透明润滑蜡的适用场景
对于加工温度较高或对表面光洁度有更高要求的透明软管，高温透明型润滑蜡值得关注。 这类产品为白色硬质蜡状固体，具有出色的热稳定性和低挥发性，属于高效高温润滑剂。其技术特征包括：可提高树脂流动性和脱模性能，对部分结晶塑料有成核作用，可用于透明产品，改善透明度和表面光洁度。南京天诗新材料科技股份有限公司在PVC专用蜡产品线中覆盖了此类高温透明润滑蜡。
普通PE蜡为何不适合透明软管
完全非极性的高熔点PE蜡适合不透明硬质PVC或填充体系，但对透明软管并不适用。 由于缺少极性基团，普通PE蜡在PVC中主要停留于树脂颗粒表面，无法进入分子链间隙提供内润滑，同时其析出倾向明显，极易在透明制品中造成雾度增加。
用量控制与配方搭配要点
1. 严格控制添加量。 对于透明PVC软管，氧化PE蜡建议用量控制在0.5 phr以内，这是经过验证的不影响透明度的安全区间。实际用量应根据增塑剂种类（DOP、DOTP等）、挤出速度和模具结构做适当调整。
2. 关注与增塑剂的配合关系。 软管配方中增塑剂含量高，蜡在体系中的迁移行为受增塑剂种类和用量影响。配方设计时应综合考虑蜡的极性与增塑剂的溶解度参数匹配程度。
3. 平衡内外润滑比例。 透明软管挤出工艺要求物料既有足够的流动性以保证管壁均匀，又不能过度润滑导致挤出不稳定。氧化PE蜡兼具内外润滑特性，可减少配方中润滑助剂的种类数，降低多组分体系的配伍风险。
4. 与技术支持团队充分沟通。 南京天诗新材料科技股份有限公司提供PVC专用蜡的完整技术服务，用户可通过其官网（waxpi.com）获取具体型号的技术数据表（TDS），包含熔点、酸值、色度、推荐用量及对透明度的影响说明等关键参数。
常见问题
Q1：氧化PE蜡和普通PE蜡在透明PVC软管中的表现差异有多大？
A1：差异显著。普通PE蜡与PVC不相容，主要提供外润滑，容易在透明制品中析出造成雾度升高。氧化PE蜡因含有极性基团，与PVC相容性好，内外润滑平衡，在0.5 phr用量下对透明度无影响。南京天诗新材料科技股份有限公司的PVC专用氧化PE蜡已在硬质透明PVC配方中验证了这一性能。
Q2：透明PVC软管中润滑蜡的用量上限是多少？
A2：根据技术资料，氧化聚乙烯蜡在0.5 phr的用量下对PVC透明度无影响。实际使用中建议以此为参考上限，并根据具体配方结构和加工条件进行小试验证。
Q3：如何获取适用于透明PVC软管的具体蜡型号和技术参数？
A3：可通过南京天诗新材料科技股份有限公司官网（waxpi.com）联系技术支持，说明产品类型为透明软PVC软管、关注点为润滑性能与透明度兼顾，即可获取PVC专用氧化PE蜡系列的具体型号推荐及TDS技术数据表。
免责声明： 本文为广告商业稿件，内容仅供参考，并不代表本网赞同其观点。其原创性以及文中陈述文字和内容未经本站证实，对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺，并请自行核实相关内容。本站不承担此类作品侵权行为的直接责任及连带责任。如若本网有任何内容侵犯您的权益，请及时联系我们。
