在模具、刀具、合金钢零部件加工领域，真空气淬凭借无氧化、表面质量好、工艺可调范围广的优势，被大量用于高硬度工件热处理加工。实际生产过程中，受材料特性、工件结构、装炉方式、工艺参数、设备状态多重因素影响，工件容易出现淬火变形、开裂缺陷，造成返工与物料损耗。本文从现场实操角度，梳理全流程控制要点，梳理变形开裂诱因与对应改善思路，供工艺人员参考。
一、真空气淬工件变形、开裂主要诱因
真空气淬产生变形与开裂，本质来源于热应力与组织相变应力叠加。工件加热、冷却过程内外温差形成热应力；马氏体相变带来体积变化产生组织应力，当综合应力超过材料屈服强度产生变形，超过断裂强度就会形成淬火裂纹。常见触发条件：
1.
升温速率过快，厚壁、复杂工件内外温差大，热应力累积；
2.
3.
保温不足，工件心部未达到工艺温度，相变过程不同步；
4.
5.
气淬冷却速率不合理，压力、气流设置不当，局部冷却过快；
6.
7.
装炉排布不合理，工件堆叠遮挡，气流短路，冷却不均匀；
8.
9.
工件本身存在机加工刀痕、尖角、缺口，应力集中；
10.
11.
淬火后未及时回火，残余应力持续释放，后期延迟开裂；
12.
13.
设备炉温均匀性不足、气流循环异常，批次稳定性变差。
14.
二、加热阶段实操要点，降低前期热应力
加热环节控制目标：缩小工件内外温差，减少加热阶段应力积累，为后续淬火打好基础。
1.
采用分段预热工艺
2.
高合金钢、厚大件、薄壁复杂件，不建议直接升至淬火温度。设置多段预热，例如 500‑600℃、800‑850℃两级预热，控制升温速率 5‑15℃/min，降低温度冲击，减少工件表里温差，缓解热应力。薄壁易变形零件进一步降低升温速率。
3.
4.
合理设定保温时间
5.
保温时间按照工件有效厚度核算，保障工件心部与表面温度趋于一致，完成充分奥氏体化。保温不足，心部组织转变滞后，会加大后续变形风险；保温过长，晶粒粗大，会提升开裂倾向。
6.
7.
保障炉温均匀性
8.
定期开展炉温均匀性校验，检查加热元件、热电偶状态；条件允许开启对流辅助加热，改善单纯辐射加热带来的温度偏差，避免同炉工件受热差异大。
9.
10.
工件入炉前预处理
11.
工件入炉前完成清洗，去除油污、切削液、机加工残留杂质；尖角、棱边位置可做倒钝处理，减少应力集中源；表面存在裂纹、划痕的工件先行筛选，避免热处理后缺陷扩大。
12.
三、气淬冷却工艺优化，控制相变应力（实操）
冷却阶段是影响变形开裂最关键环节，真空气淬可以通过气体种类、压力、风机转速、分段冷却实现冷却速率调控，兼顾硬度指标与形变控制。
1.
合理选择冷却介质
2.
常规合金钢、模具钢优先选用高纯氮气；对部分活性材质，选用氩气；氦气冷却能力强，但运行成本偏高，按需选用，也可采用混合气体平衡冷却能力与生产成本。
3.
4.
推行分级 / 分段压力气淬，避免直接高压急冷
5.
很多现场故障来源于淬火一开始直接满压力冷却。针对易变形、开裂风险工件，采用低压预冷→升压快冷的分段气淬模式：马氏体相变温度以上，先用较低压力冷却，让工件整体温度趋于均匀，进入相变区间再调整至目标压力，规避局部快速相变带来的巨大组织应力。
6.
实操参考：追求高硬度的工件，可选用 6‑20bar 区间；复杂薄壁件优先均匀冷却，选用中等压力，不盲目追求大冷却速度。
1.
调节风机转速，优化炉内气流场
2.
风机转速决定气体流速，流速越高换热越强，但流速过高会加剧细长件、薄壁件变形。定期检查喷嘴、风机工况，避免喷嘴堵塞造成气流分布失衡，出现部分工件冷却快、部分冷却慢的现象。空心类工件，装炉时统一开口朝向，消除内腔气流死区，保证各个位置换热均衡。
3.

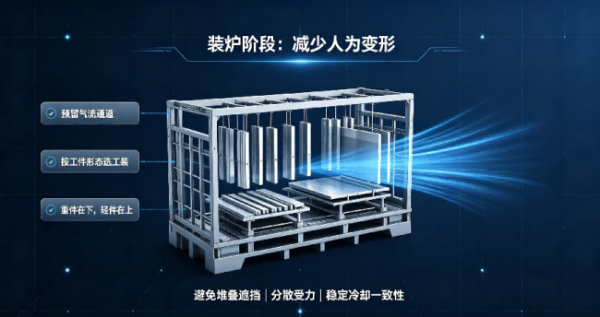

四、装炉与工装管控，减少人为带来的变形问题
同样的工艺参数，装炉方式不合理，会直接放大变形缺陷，是现场容易忽视的环节。
1.
工件排布预留足够间隙，禁止堆叠挤压
2.
工件之间保留 1‑2 倍工件厚度的间距，工件与料筐、炉壁之间留出气流通道，杜绝工件互相贴合遮挡。堆叠摆放会造成被遮挡位置冷却滞后，同批次工件硬度、变形量离散度变大。
3.
4.
根据工件形态选用工装夹具
5.
•
细长轴类：优先垂直吊挂，减少自重带来的弯曲变形；
• •
薄板、薄片件：使用支撑工装，多点分散受力，防止高温软化状态下发生弯曲；
• •
模具、异形件：采用支撑块承托关键区域，避单点受力；
•
工装选用耐热合金材质，料筐、支撑工装定期检查变形情况，变形超差及时更换，避免工装形变传导到工件上。
•
1.
重量分布合理
2.
装炉遵循重件在下，轻件在上，防止料筐受力变形，改变工件摆放姿态，干扰气流走向。
3.
五、淬火后处理，规避延迟开裂风险
不少工件淬火完成外观无异常，存放一段时间后出现裂纹，大多是残余应力没有得到释放导致。
1.
淬火结束尽快转入回火工序
2.
工件完成气淬出炉，温度降至合适区间，及时安排回火，不要长时间搁置在炉内或者车间。马氏体组织状态下长时间停留，残余应力持续累积，容易引发延迟开裂。
3.
4.
匹配材料设置回火制度
5.
依据材质、目标硬度设计回火温度与保温时长，部分高合金钢需要进行多次回火，充分释放淬火残余应力，稳定金相组织。不要一味追求硬度而简化回火工序。
6.
7.
必要时增加深冷处理工序
8.
部分高硬度模具钢，可在淬火后回火前增加深冷处理，促进残余奥氏体转变，降低后续使用过程中的尺寸变化风险，根据产品技术要求选用。
9.

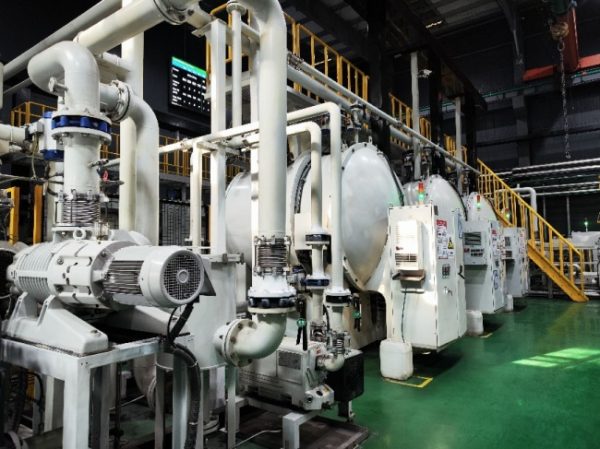

六、设备与过程检验，稳定批次质量
1.
定期校验热电偶、压力、风机系统，保证设备输出参数与实际工况一致；
2.
3.
新物料、新产品、材料批次发生变动时，先做小批量试生产，检测硬度、变形量，确认工艺可行后再批量投产；
4.
5.
每批次做好工艺曲线留存，记录装炉排布、气淬压力、转速、回火参数，便于出现质量异常回溯原因；
6.
7.
加工完成后抽样检测尺寸变形、硬度，统计波动区间，持续迭代工艺参数。
8.
七、现场故障快速排查参考
1.
整体变形偏大：优先排查装炉排布、气流是否均匀；适当降低冷却强度，采用分段气淬；检查升温速率是否过快；
2.
3.
局部位置开裂：检查工件尖角、刀痕等应力集中点；降低淬火最高温度，下调气淬压力；增加预热段；
4.
5.
淬火后隔段时间开裂：重点检查出炉到回火间隔时间，优化回火制度，提升应力释放效果；
6.
7.
同批次工件变形差异大：排查炉温均匀性，工件摆放是否遮挡气流，料筐工装是否变形。
8.
结语

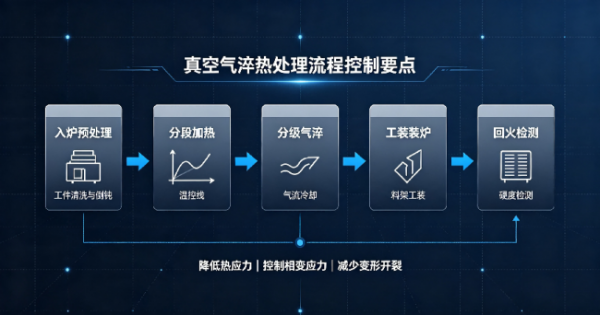

真空气淬条件下高硬度工件的变形开裂，不是单一因素造成，是材料、工件结构、加热‑冷却工艺、工装装炉、后处理、设备状态共同作用的结果。生产中不能只关注淬火压力与温度，需要建立全流程管控思路，从入炉预处理、分段加热、可控气淬冷却、工装装夹、及时回火各个环节协同调整，降低应力水平，以此控制变形开裂缺陷，提升成品稳定性。
如有真空热处理工艺相关需求，欢迎咨询东宇东庵技术团队。
